7.4.5. Снятие и установка генератора

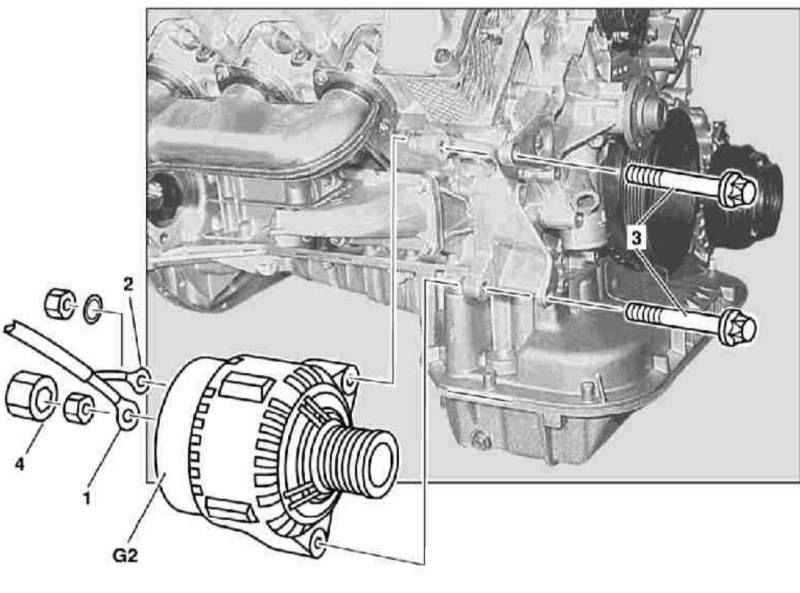

Детали установки генератора на бензиновых моделях

1 — Клемма 30 (В+)
2 — Клемма 61 (D+)

3 — Болты
G2 — Генератор


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки генератора на бензиновых моделях показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Ослабьте ремень привода генератора.
  4. При соответствующей комплектации снимите защитные колпачки и отсоедините электропроводку от клемма 30 (1) и 61 (2) генератора.
  5. Выверните крепежные болты (3) и снимите генератор (G2).
  6. Установка производится в обратном порядке.
  7. В заключение не забудьте выполнить процедуры, связанные с подключением аккумуляторной батареи.

Дизельные модели

М612

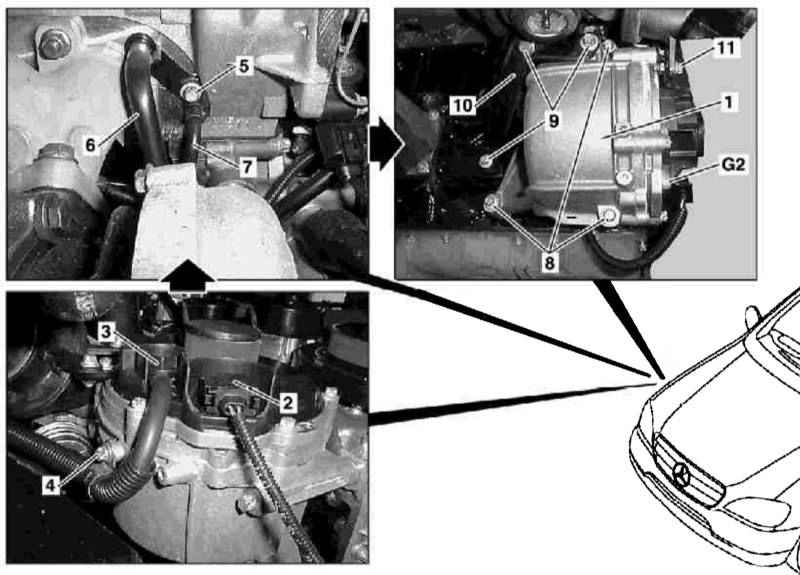

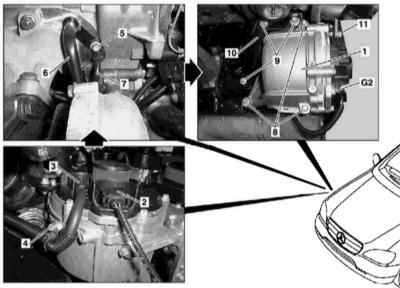

Детали установки генератора на дизельных моделях 163.113 (двигатель серии 612)

Детали установки генератора на дизельных моделях 163.113 (двигатель серии 612)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки генератора на моделях 163.113 (двигатель серии 612) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Снимите правое переднее колесо и локер защиты колесной арки.
  4. Снимите шумоизоляцию.
  5. Отсоедините муфту сцепления (2), отпустите крепеж и отсоедините от генератора электропроводку.
  6. При соответствующей комплектации снимите защитный колпачок и, заблокировав провод на клемме 30 (3), выверните винты (4).
  7. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов).
  8. Снимите кожух воздухоочистителя (см. Главу Системы питания и выпуска отработавших газов).
  9. Ослабьте и снимите приводной ремень.
  10. Выверните винты (5) и отсоедините маслопровод (7) от турбокомпрессора.
  11. Снимите линию подачи охлаждающей жидкости (6).
  12. Выверните крепежные болты (9) и снимите кронштейн (10).
  13. Выверните болт (11) кронштейна вибрационного демпфера.
  14. Выверните болты (8) крепления кожуха охладителя (1).
  15. Снимите генератор (G2), опустив его вниз в сборе с кожухом охладителя (1).

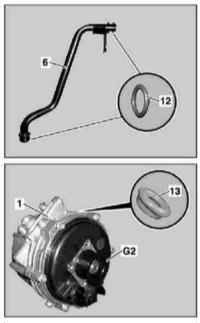

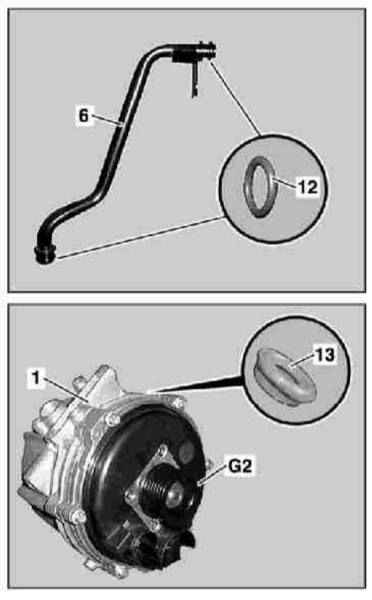

  16. Установка производится в обратном порядке, - не забудьте заменить уплотнительные элементы (12 и 13). При наличии признаков развития утечек снимите генератор с кожуха охладителя и замените уплотнительное кольцо. В заключение подсоедините отрицательный провод к батарее.

М628

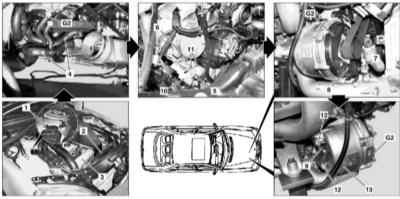

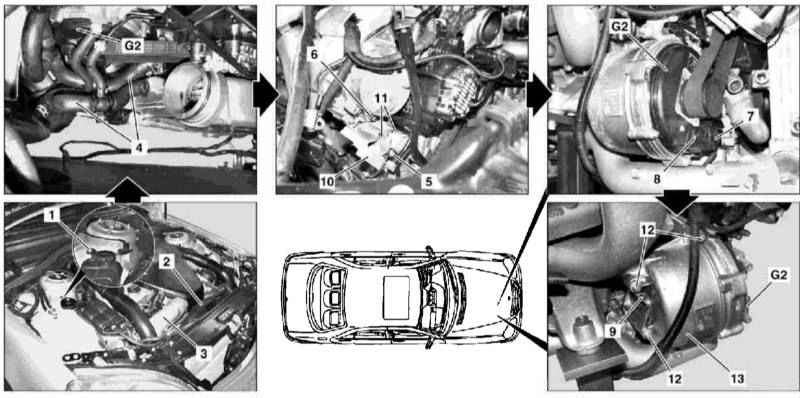

Детали установки генератора на дизельных моделях 163.128 (двигатель серии 628)

1 — Гайка
2 — Кожух вентиляторной сборки
3 — Охладитель воздушного тракта
4 — Шланг охладительного тракта
5 — Болт
6 — Болт
7 — Муфта сцепления

8 — Клемма 30
9 — Болт
10 — Кронштейн
11 — Болт
12 — Болт
13 — Кожух охладителя
G2 — Генератор


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки генератора на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Снимите нижнюю секцию шумоизоляции.
  4. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов).
  5. Снимите воздухоочиститель (см. Главу Системы питания и выпуска отработавших газов).
  6. Снимите вентиляторную сборку (см. Главу Системы охлаждения, отопления и воздушного кондиционера).
  7. Снимите обводной рукав воздушного тракта (см. Главу Системы питания и выпуска отработавших газов).
  8. С целью обеспечения доступа отведите в сторону шланг охладительного тракта (4).
  9. Снимите приводной ремень.
  10. Выверните болт (5) крепления линии охладительного тракта.
  11. Рассоедините разъем муфты сцепления (7).
  12. Отсоедините электропроводку от клеммы 30 (8).
  13. Снимите кронштейн (10).
  14. Выверните винты (12).
  15. Отожмите генератор (G2) в сборе с корпусом охладителя (13) вправо и извлеките сборку из двигательного отсека.
  16. Установка производится в обратном порядке.
  17. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
  18. Подсоедините отрицательный провод к батарее (см. Раздел Аккумуляторная батарея - общая информация, рекомендации по обслуживанию).
