4.4.6. Снятие и установка клинового ремня

1. Снимите крышку вентилятора или воздушный фильтр в зависимости от модели двигателя.
2. Ослабьте клиновой ремень. Для этого установите наружный ключ Torx 10 мм и отклоните натяжной рычаг с натяжным роликом против часовой стрелки.

Не отклоняйте рычаг за гайку крепления натяжного ролика.

3. Снимите клиновой ремень.
4. Проверьте ремень, обратитесь к Главе Текущее обслуживание.

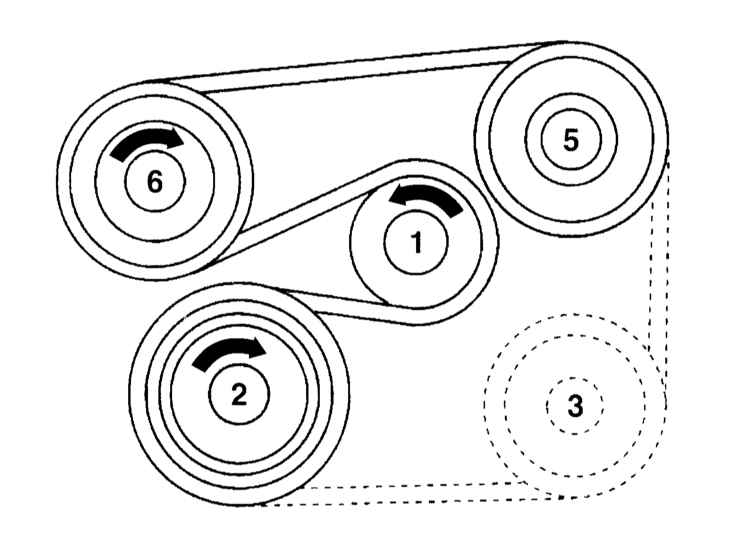

1. Наденьте клиновой ремень, начиная с натяжного ролика. Далее наденьте ремень в последовательности цифр.
2. Медленно поверните натяжной ролик по часовой стрелке, при этом следите за положением ремня на шкивах.

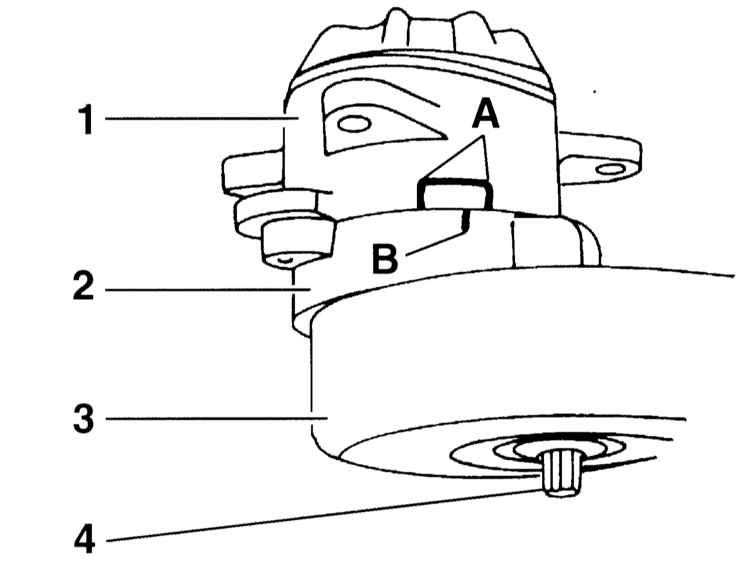

3. Позиционная отметка (В), видная с нижней стороны двигателя, должна находиться в диапазоне (А). Если метка находится в другом месте - не соответствует заданной длина ремня или неверно установлен натяжитель ремня.
4. Установите крышку вентилятора или воздушный фильтр в зависимости от модели двигателя.

1. Снимите ремень компрессора.
2. Ослабьте и снимите клиновой ремень также как ремень компрессора.

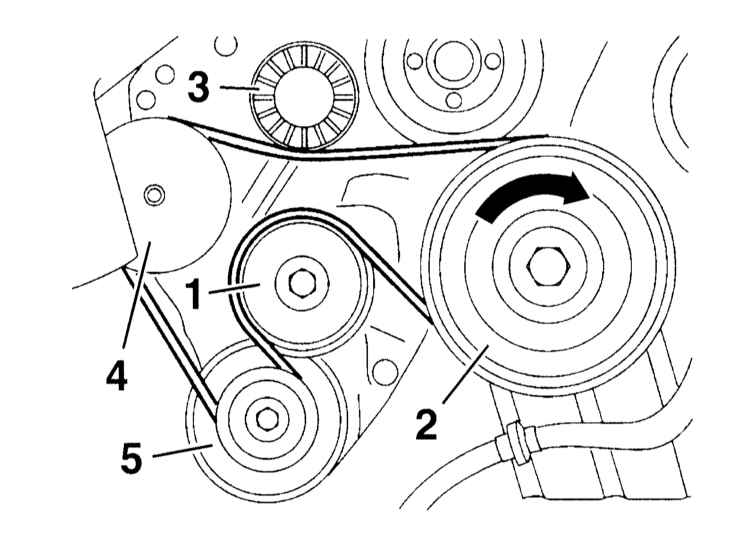

1. Наденьте клиновой ремень в соответствии с последовательностью цифр на иллюстрации и натяните также как ремень компрессора.
2. Наденьте ремень компрессора.
