4.5.2. Замена цепей привода ГРМ и установка фаз газораспределения

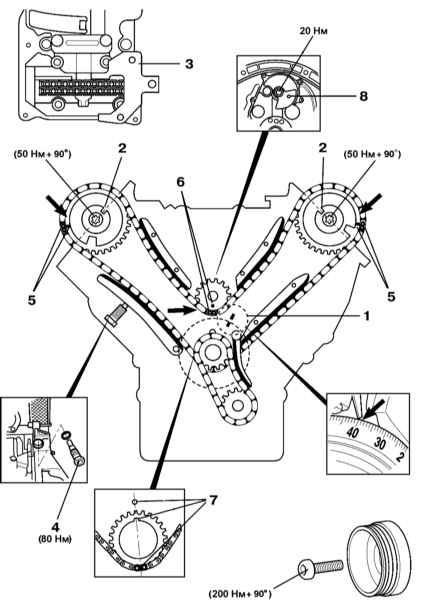

Схема цепного привода газораспределительного механизма (ГРМ) и этапы процедуры установки фаз газораспределения. Двигатели V6

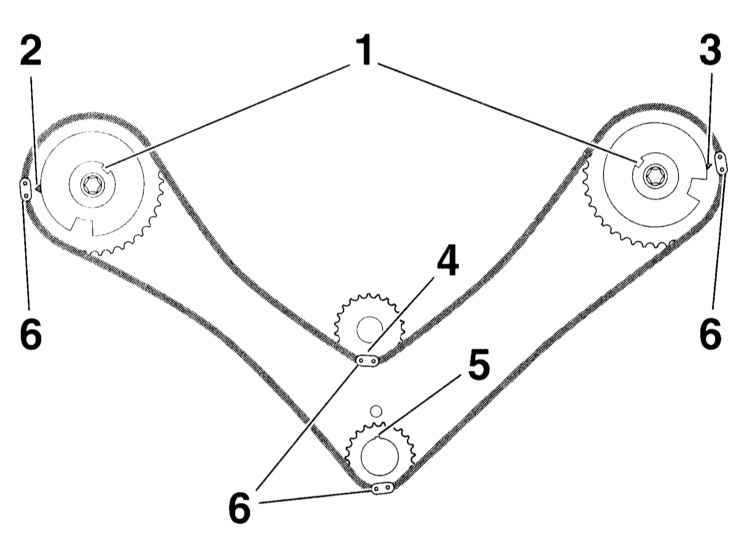

Установочное положение распределительных валов «40° после ВМТ поршня первого цилиндра». Все четыре медные пластины цепи одновременно совпадают с метками звездочек


1 — Паз в распределительном вале 2 — Метка на правой звездочке распределительного вала 3 — Метка на левой звездочке распределительного вала	4 — Метка на звездочке балансировочного вала 5 — Паз в коленчатом вале 6 — Медная пластина

Специальные инструменты:

Крышка для фиксации распределительного вала - № 112589054000.
Ключ для фиксации распределительного вала - № 112589000100.
Ключ под болт звездочки распределительного вала - № 112589010300.
Приспособление для фиксации левого распределительного вала - № 112589013200.
Приспособление для фиксации правого распределительного вала - № 112589003200.
Приспособление для фиксации шкива коленчатого вала - № 112589004000.
Приспособление для блокировки маховика - № 112589034000.
Набор для разделения звеньев газораспределительной цепи - № 602589024000.
Разделитель звеньев газораспределительной цепи (элемент 1) - № 602589023300.
Разделитель звеньев газораспределительной цепи (элемент 2) - № 602589056300.
Разделитель звеньев газораспределительной цепи (элемент 3) - № 602589056301.
Приспособление для стыковки звеньев цепи - № 602589003900.
Набор плашек для стыковки звеньев цепи - № 103589016300.
Инструментальный ящик - № 602589009800.
Приспособления для фиксации цепи на звездочках распределительных валов - № 112589044000.
Держатель шкива вязкостной муфты - № 113589004000.
Ключ для фиксации вязкостной муфты - № 113589000100.

Общие меры предосторожности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Выверните свечи зажигания с целью облегчения проворачивания двигателя.
3. Если обратное не оговорено особо, проверните двигатель в нормальном направлении.
4. Ознакомьтесь с требованиями, предъявляемыми к усилиям затягивания резьбовых соединений.
5. При соответствующей комплектации пометьте положение датчика CKP перед его снятием.
6. Не проворачивайте коленчатый вал посредством приводных звездочек распределительного вала или устройств.
7. Не проворачивайте коленчатый и распределительный валы при снятой цепи привода ГРМ.

Процедуры установки фаз газораспределения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Приведите поршень первого цилиндра [1] в положение 40° после ВМТ.
2. Удостоверьтесь в правильности совмещения параллельных канавок обоих распределительных валов со срезом головки цилиндров [2].
3. Установите на распределительные валы блокирующие приспособления [3].
4. Проверьте правильность расположения установочных меток балансировочного вала [4].
5. Прежде чем приступать к выполнению ремонтных процедур, снимите сборку натяжителя [5].

При установке поршня первого цилиндра в положение 40° после ВМТ распределительные валы могут проворачиваться без риска контакта клапанов с днищами поршней.

6. При сборке приведите поршень первого цилиндра в положение 40° после ВМТ и добейтесь совмещения омедненных звеньев цепи с:

· Установочными метками звездочек обоих распределительных валов [6];
· С установочной меткой на звездочке балансировочного вала [7];
· Со шпонкой и установочной меткой коленчатого вала [8].

По завершении установки совмещение омедненных звеньев цепи должно происходить на каждом четырнадцатом обороте.

Замена газораспределительной цепи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите сборку оси коромысел правого распределительного вала в сборе с крышками подшипников;
2. Не затягивая крепеж, установите крышку фиксации распределительного вала [9] (инструмент № 112589054000);
3. Установите приспособления для фиксации цепи на звездочках распределительных валов (инструмент № 112589044000);
4. При помощи приспособлений из приведенного выше списка подсоедините новую цепь к старой на правом ряду цилиндров, - для надевания цепи на звездочки проверните коленчатый вал.

Болты крепления сборок осей коромысел (М7 х 84 мм) повторному использованию не подлежат и должны быть заменены.

Снятие балансировочного вала производится в следующем порядке:

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проденьте подходящий блокировочный стержень в противовес на задней цапфе вала [11];
2. Выверните крепежный болт и снимите противовес;
3. С передней стороны извлеките балансировочный вал;
4. По завершении ремонтных работ установите натяжитель.
5. В процессе сборки не забудьте смазать центральный болт шкива коленчатого вала.

Не блокируйте маховик/приводной диск при снятии/установке болта шкива коленчатого вала.
