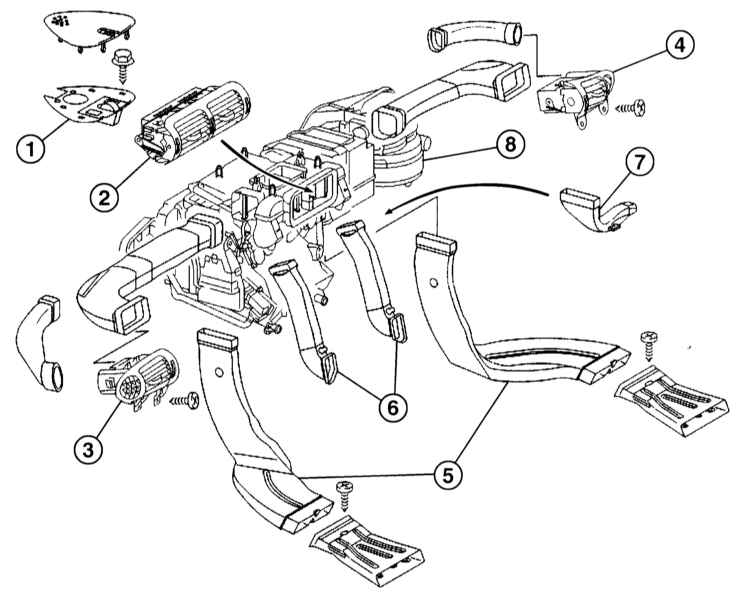

5.2.1. Снятие и установка вентиляционных дефлекторов

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.

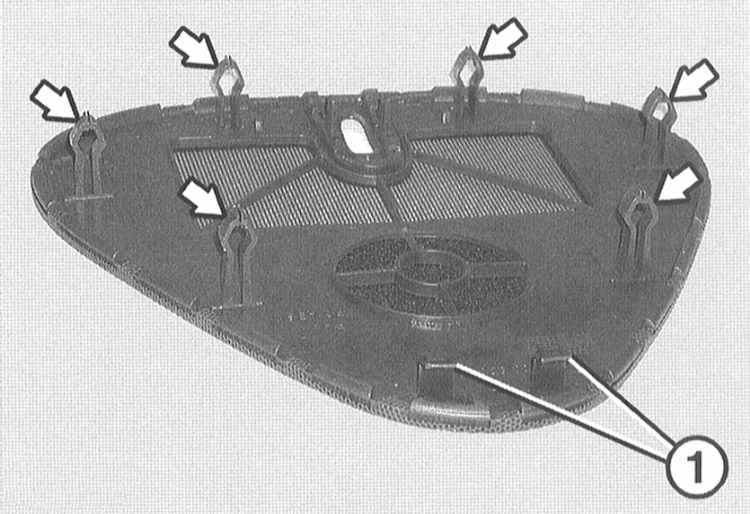

2. С помощью пластмассового клина или плоского ножа снимите крышку над вентиляционным соплом и выньте зажимы (стрелки на иллюстрации) из держателей. (1) – передние упорные лапки.

3. В зависимости от оборудования рассоедините разъём блока помощи при парковке или громкоговорителя.

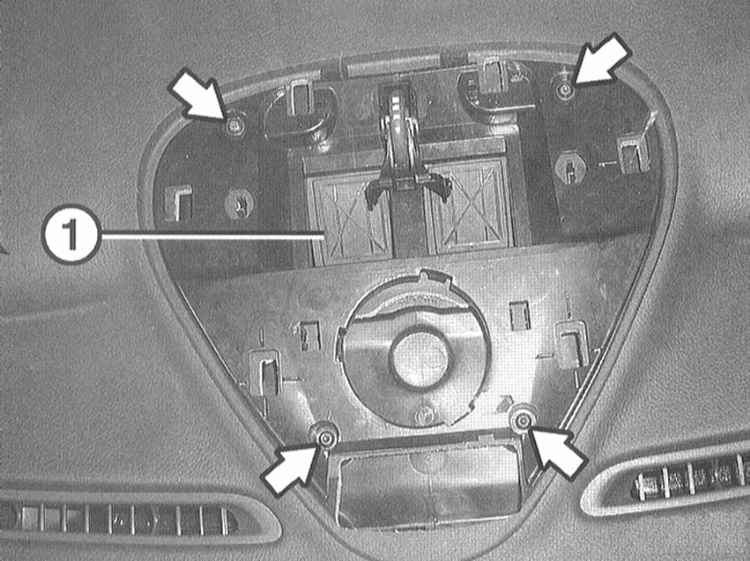

4. Выверните 4 винта (стрелки на иллюстрации) и выньте вентиляционное сопло (1) из панели приборов.

1. Установка выполняется в последовательности, обратной снятию.
2. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.

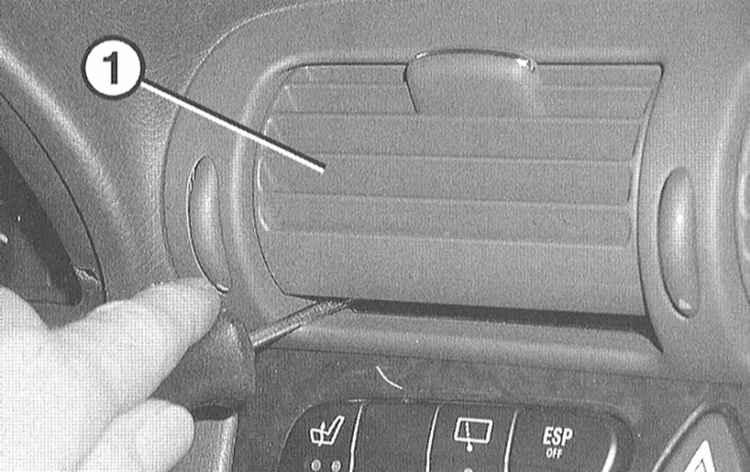

1. Нажмите вправо отвёрткой (2) на нижние стопорные крюки (1) у обоих вентиляционных дефлекторов. При этом наклоните дефлекторы до конца вверх и освободите.

2. Выверните винты сзади пластин (1) дефлекторов.

3. Отсоедините отвёрткой верхние стопорные крюки у обоих дефлекторов и наклоните дефлекторы до конца вниз.

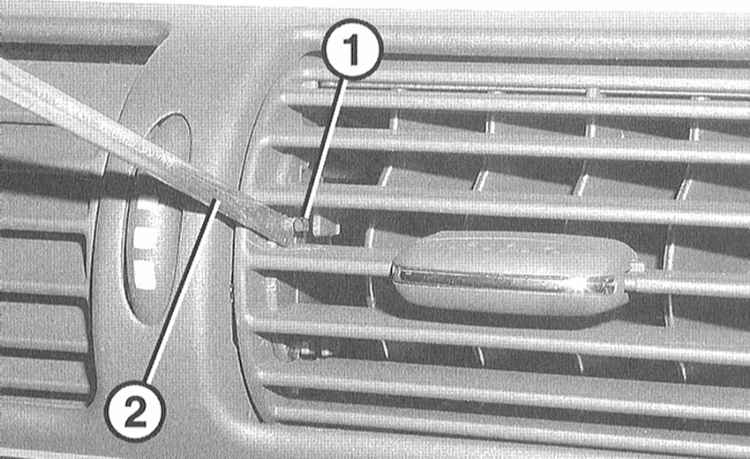

4. Введите отвёртку (2) через щель и вставьте в паз стопорного язычка (1).

5. Нажмите на язычок (1) вниз и отсоедините первый дефлектор.
6. Аналогичным образом снимите второй дефлекторы и выньте оба дефлектора из вентиляционного канала.

1. Вставьте вентиляционные дефлекторы в канал так, чтобы направляющий штифт вошел в приёмную часть в центре дефлектора.
2. Зафиксируйте дефлекторы.
3. Освободите дефлекторы и наклоните наверх. Введите винты через паз и вверните.

1. Снимите крышку блока предохранителей сбоку у панели приборов, обратитесь к Разделу Реле и предохранители.
2. Снимите группу выключателей слева от панели управления, обратитесь к Разделу Снятие и установка группы выключателей слева от пульта управления.

3. Выверните 2 винта (1) крепления вентиляционного дефлектора.

4. Выверните винты и выдавите нижнюю часть панели приборов (2), как описано в Разделе Снятие и установка нижней части панели приборов.

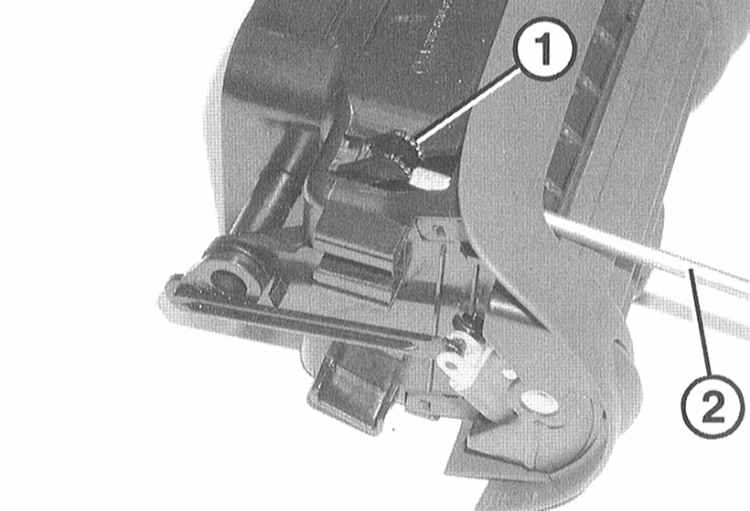

5. Нажмите отвёрткой влево на стопорные крюки и наклоните дефлектор до конца вниз. Введите отвёртку (2) через паз, нажмите на стопорные лапки (1) вниз и выньте дефлектор из вентиляционного канала.

1. Вставьте дефлектор в вентиляционный канал, зафиксируйте и закрепите винтами.
2. Дальнейшая установка выполняется в последовательности, обратной снятию.

1. Выверните винты и опустите вниз вещевой ящик, как описано в Разделе Снятие и установка вещевого ящика.

Дальнейшая разборка соответствует той же операции для бокового левого вентиляционного дефлектора.

2. Выверните винты крепления дефлектора.
3. Нажмите отвёрткой вправо на стопорные крюки и наклоните дефлектор до конца вниз. Введите отвёртку (2) через паз, нажмите на стопорные лапки (1) вниз и выньте дефлектор из вентиляционного канала.

1. Вставьте дефлектор в канал, зафиксируйте и закрепите винтами.
2. Дальнейшая установка выполняется в последовательности, обратной снятию.
