7.1.8. Снятие и установка датчика Холла распределительного вала

Бензиновые двигатели

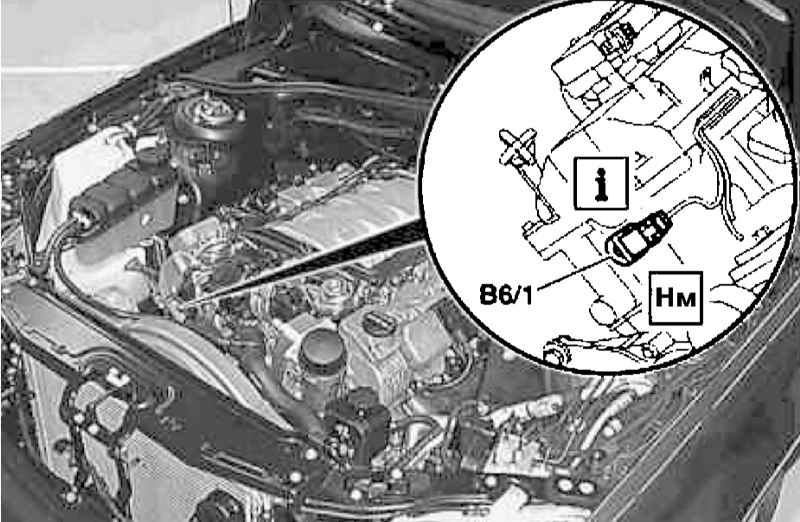

Местоположение датчика Холла (В6/1) распределительного вала бензиновых двигателей

Дизельные двигатели (М612)

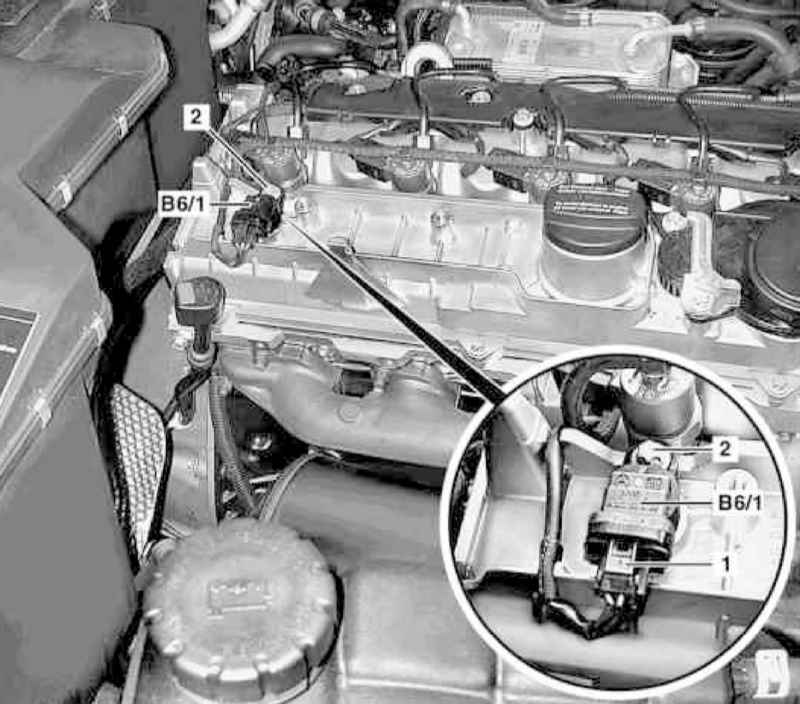

Детали установки датчика Холла (В6/1) распределительного вала дизельных двигателей М612

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте капот и зафиксируйте его в вертикальном положении.
  2. Снимите панели отделки крышки головки цилиндров.
  3. Рассоедините контактный разъем электропроводки (1).
  4. Выверните крепежный болт (2) и снимите датчик Холла (В6/1).
  5. Установка производится в обратном порядке, - не забудьте заменить уплотнительное кольцо.
