13. Бортовое электрооборудование

Спецификации

Осветительные приборы

Схема расположения осветительных приборов

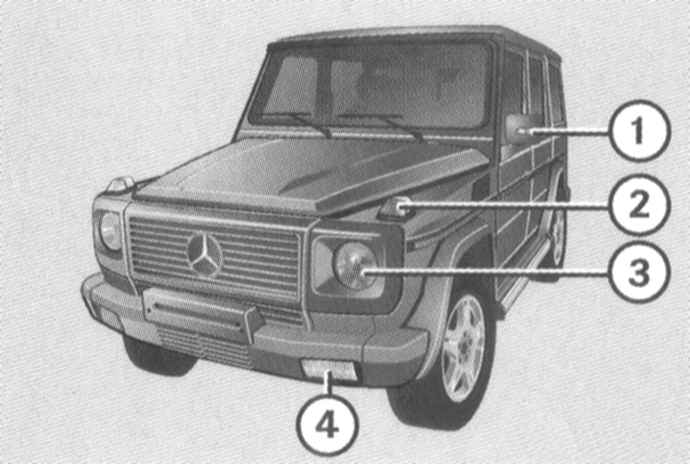

Передние осветительные приборы

1 — Повторитель указателя поворота
2 — Указатель поворота
3 — Блок-фара (дальний/ближний свет, габаритные огни)

4 — Противотуманные фары

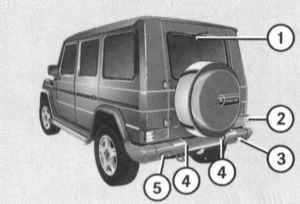

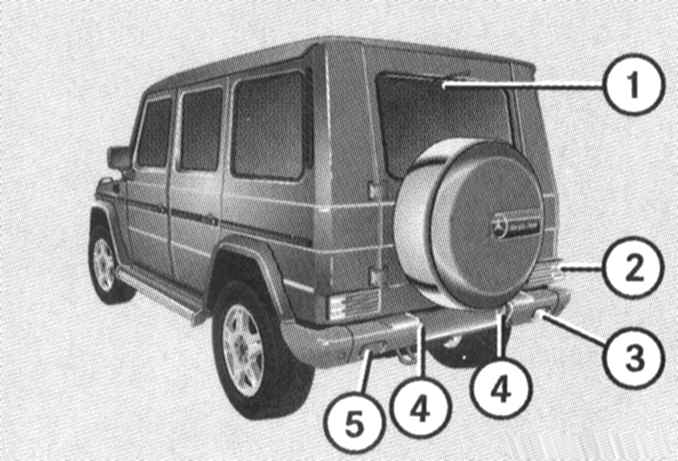

Задние осветительные приборы

1 — Стоп-сигнал верхнего уровня
2 — Указатель поворота
3 — Огонь заднего хода

4 — Подсветка номерного знака
5 — Фонарь противотуманного освещения

Типы ламп
  • Дальний/ближний свет
Н4 60/55 W
  • Передние габаритные огни
W 4 W
  • Передние указатели поворотов
Р 21 W
  • Повторители указателей поворотов (сборки дверных зеркал)
Светодиоды
  • Противотуманные фары
Н3 55 W
  • Задние указатели поворотов
PY 21 W
  • Стоп-сигналы
Р 21 W
  • Задние габаритные огни
С 5 W
  • Огонь заднего хода
Р 21 W
  • Стоп-сигнал верхнего уровня
Светодиоды
  • Задний туманный фонарь
Р 21 W
  • Подсветка номерного знака
С 5 W (софит)
Величина контрольного размера (е) при регулировке направления оптических осей фар* (см. иллюстрацию Регулировка наклона оптических осей фар производится при помощи тестового щита), см
  • Фары
15
  • Противотуманные фары
40

* См. также Спецификации

Усилия затягивания резьбовых соединений, Нм

Болты крепления электромоторов привода стеклоочистителей 6
Болты крепления электромотора привода регулировки переднего сиденья 4
Болты крепления электромотора привода регулировки спинки переднего сиденья 5
Болты крепления водительской подушки безопасности к рулевому колесу
  • Модели выпуска по 31.11.00
6
  • Модели выпуска с 1.12.00
8
