13.2. Монтажные блоки и модули управления

Отсоединение и подсоединение электропроводки монтажных блоков и модулей управления

Для подключения электропроводки к монтажным блокам и модулям управления используются четыре типа оборудованных стопорными элементами разъемов быстрой фиксации.

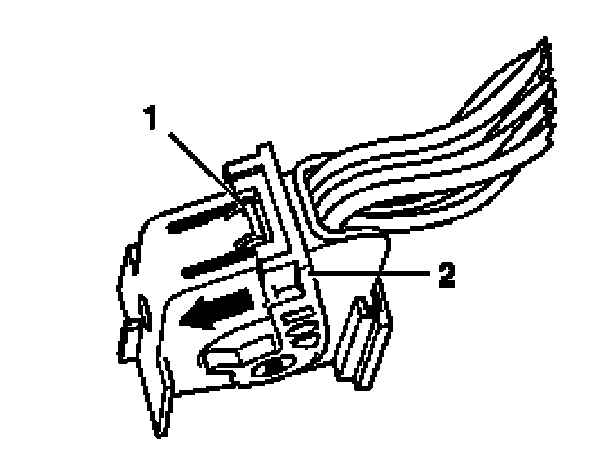

Разъем с блокировочной скобой (2) и стопорным язычком (1), - для отпускания опустить скобу (2) вниз (стрелка), подсоединение производится при опущенной скобе

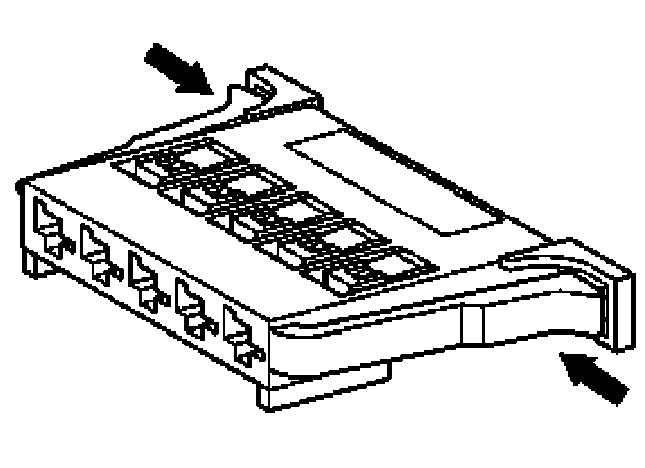

Разъем с двумя замками, - для отпускания сжать (стрелки), при подсоединении проследить за надежностью защелкивания замков

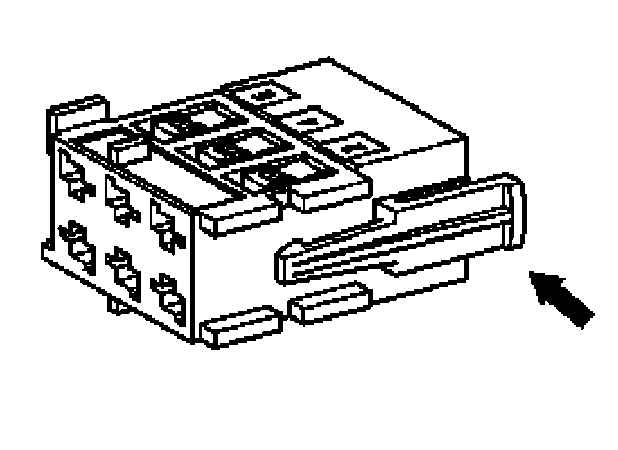

Разъем с одним замком, - для отпускания нажать (стрелка), при подсоединении проследить за надежностью защелкивания замка

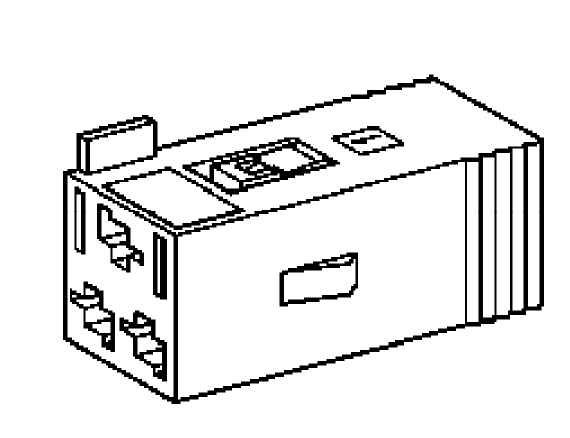

Разъем без замков, при подсоединении проследить за правильностью посадки
