7.4.2. Операции технического обслуживания, выполняемые непосредственно на автомобиле

Проверка катушки зажигания (со встроенным силовым ключом)

Проверка осуществляется в соответствии с приведёнными пунктами проверки. В случае неисправности катушка зажигания должна быть заменена.

Проверка сопротивления вторичной обмотки

Операции технического обслуживания, выполняемые непосредственно на автомобиле

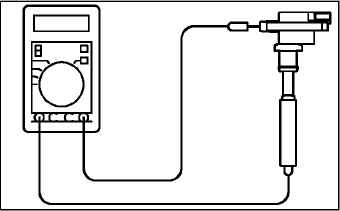

Проверьте сопротивление между выводами вторичной обмотки.

Номинальное значение: 8,5–11,5 кОм.

Проверка первичной обмотки и силового транзистора

ВНИМАНИЕ

Для проведения данного теста следует использовать аналоговый тестер.

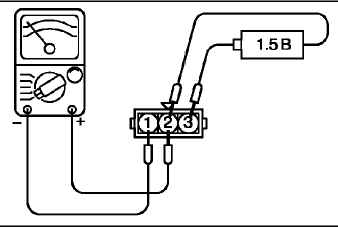

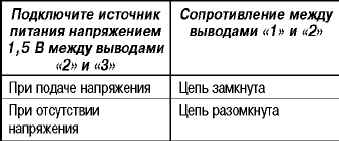

Подсоедините отрицательный провод тестера к разъёму «1».

ВНИМАНИЕ

Данный тест должен выполняться максимально быстро (не более 10 с), чтобы исключить возможность перегрева обмотки катушки зажигания и силового транзистора.

Проверка высоковольтных проводов с распределённым сопротивлением

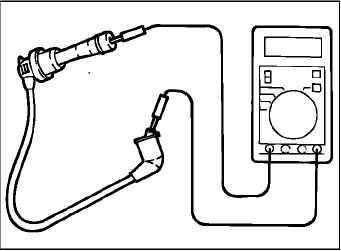

Измерьте сопротивление всех высоковольтных проводов.

Проверьте состояние наконечников и наружной изоляции.

Измерьте сопротивление проводов.

Предельное допускаемое значение: Не более 19 кОм.

Проверка и очистка свечей зажигания

ВНИМАНИЕ

Во время отсоединения высоковольтных проводов от свечей зажигания держитесь за наконечник провода. Запрещается прилагать усилие непосредственно к проводу.

Снимите высоковольтные провода.

Выверните свечи зажигания.

ВНИМАНИЕ

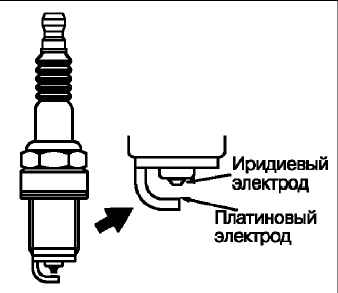

Искровой зазор иридиевых свечей зажигания не подлежит регулировке.

Для очистки свечей зажигания используйте очиститель свечей зажигания. Время очистки не должно превышать 20 с. Запрещается использовать проволочные щётки для очистки свечей. При этом можно повредить иридиевые и платиновые электроды.

Проверьте величину искрового зазора. Если зазор превышает допускаемое значение, то свеча должна быть заменена.

Номинальное значение: 1,0–1,1 мм.

Предельное допускаемое значение: 1,3 мм.

ВНИМАНИЕ

Во время проверки свечей зажигания не допускайте попадания в цилиндры посторонних частиц.

Очистите колодцы под установку свечей зажигания.

Вверните свечи зажигания.

Проверка датчика положения распределительного вала

Если в память записан код неисправности Р0340, то проверьте состояние проводов датчика положения распределительного вала.

Проверка датчика угла поворота коленчатого вала

Если в память записан код неисправности Р0335, то проверьте состояние проводов датчика угла поворота коленчатого вала.

Проверка датчика детонации

Если в память записан код неисправности Р0325, то проверьте состояние проводов датчика детонации.
