7.5.11. Снятие и установка подрулевого комбинированного переключателя

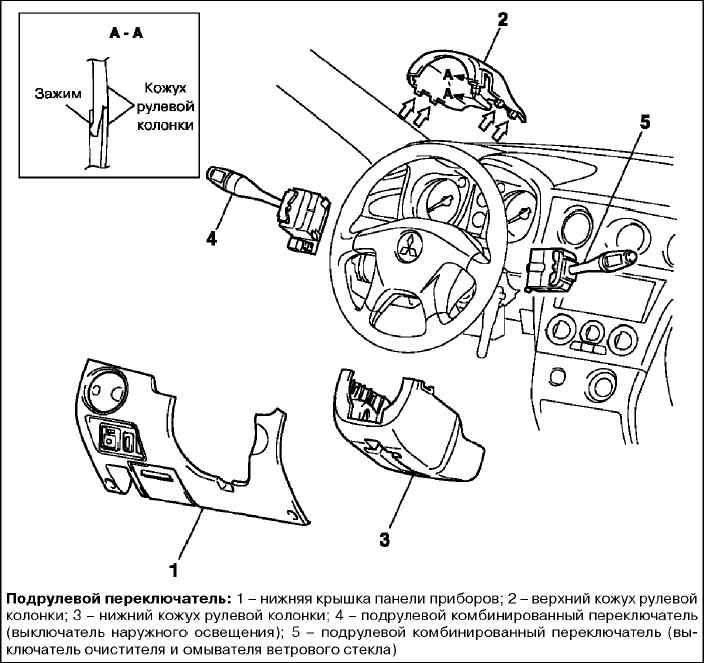

Снятие деталей производится в порядке, указанном на рисунке.

Установка деталей производится в порядке, обратном снятию.

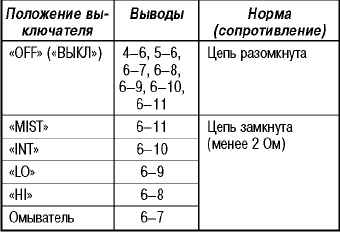

Проверка выключателей очистителей и омывателей. Проверьте состояние цепи между выводами разъемов подрулевого комбинированного переключателя при различных положениях переключателя по приведенной таблице.

ПРИМЕЧАНИЕ Проверку подрулевого комбинированного переключателя наружного освещения можно проводить только с помощью тестера.

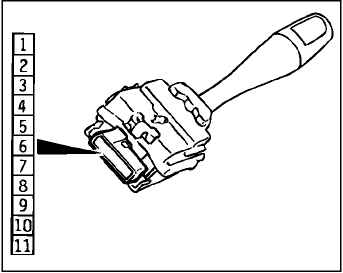

Проверка прерывистого режима «INT» работы очистителя ветрового стекла. Подсоедините к выводам «3» и «6» разъема подрулевого комбинированного переключателя омметр. Поворачивая ручку регулятора от положения «SLOW» к положению «FAST» проверьте, что сопротивление изменяется в диапазоне 0–1 Ом.
