13.12.5.1. Задний испаритель

ОБЩИЕ СВЕДЕНИЯ

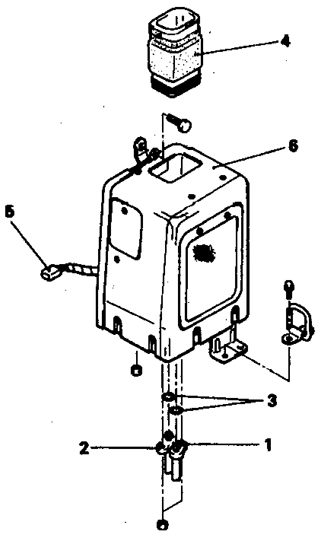

1. Линия с жидким хладагентом

2. Штуцер

3. Кольцо

4. Воздуховод

5. Разъем

6. Испаритель

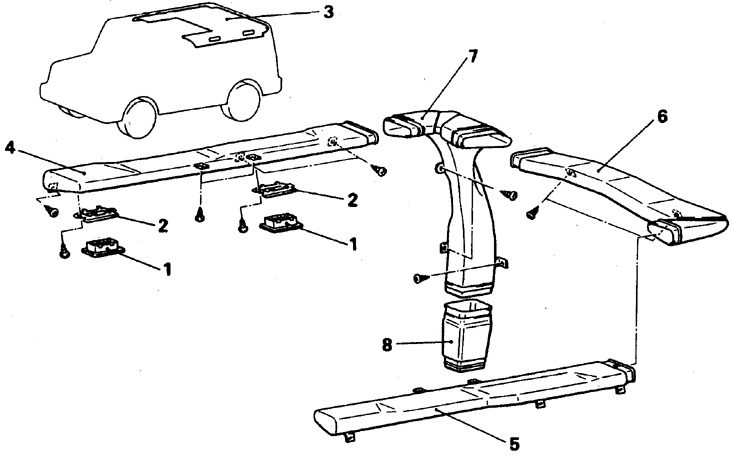

1. Вентиляционное сопло

2. Держатель В

3. Накладка

4–8. Воздуховоды

На части автомобилей 1983-91 гг. предусмотрена 2-ступенчатая система кондиционирования, которая включает в себя блок кондиционирования задней части салона.

Снятие и установка

1. Разгерметизируйте магистраль хладагента в автосервисе.

2. Отсоедините батарею от массы.

3. Отверните штуцера трубок на перегородке моторного отсека.

4. Снимите накладку задней стойки кузова с правой стороны, под которой находится испаритель.

5. Отверните на испарителе штуцера трубок и отсоедините верхний воздуховод.

6. Отсоедините разъем, отверните болты и осторожно снимите испаритель.

7. Установка выполняется в обратном порядке.

8. Замените уплотнительные кольца штуцеров, смазав их компрессорным маслом DENSO OIL или SUNISCO 5GS.
