13.16.1. Щиток приборов / комбинация приборов

ОБЩИЕ СВЕДЕНИЯ

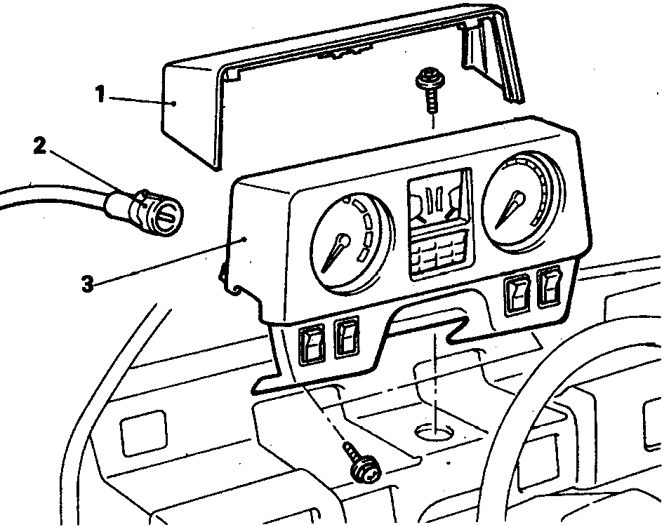

1. Крышка

2. Трос спидометра

3. Щиток приборов

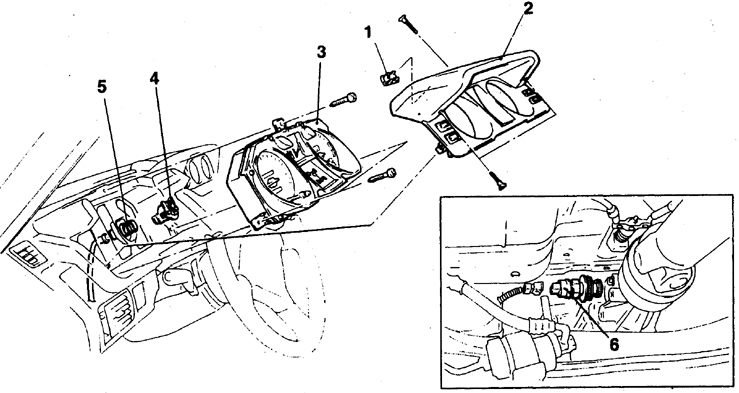

1. Заглушка

2. Облицовка щитка

3. Щиток приборов

4. Переходник

5. Трос

6. Датчик скорости

1. Отсоедините трос спидометра от КПП.

2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.

3. Отверните винты в нижней части щитка и болт в верхней части.

4. Достаньте щиток и отсоедините трос спидометра и провода.

5. Снимите щиток.

6. Установка выполняется в обратном порядке.

1. Отсоедините трос спидометра от КПП.

2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.

3. Отсоедините трос спидометра и провода.

4. Отверните винты и достаньте щиток.

5. Установка выполняется в обратном порядке.

1. Отсоедините трос спидометра от КПП.

2. Плоским инструментом осторожно подденьте и снимите крышку щитка приборов.

3. Отверните винты и снимите облицовку щитка.

4. Отверните 3 винта и снимите щиток.

5. Отсоедините провода (кроме 1992-93).

6. На автомобилях 1992-93 гг. отсоедините трос спидометра на КПП, затем подайте трос на себя, поверните переходник, освободите фиксатор и достаньте переходник троса.

7. На автомобилях 1994-95 гг. снимите, для чего отсоедините от датчика провод и выверните датчик (датчик ввернут в хвостовик картера КПП).

8. Установка выполняется в обратном порядке.
