3.3.3. Катушка зажигания и добавочный резистр

ОБЩИЕ СВЕДЕНИЯ

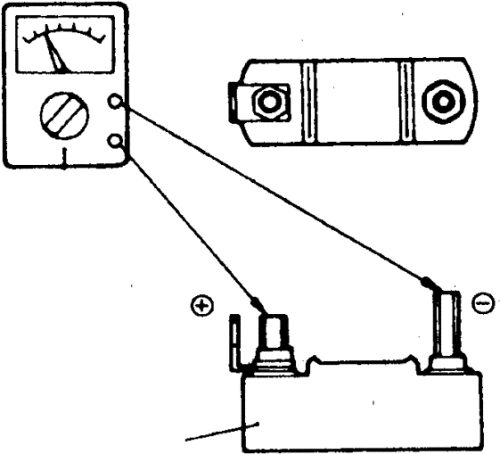

Проверка сопротивления добавочного резистора

3.3.3. Катушка зажигания и добавочный резистр

Проверка

ДВИГАТЕЛИ 2,0 И 2,6 Л

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте сопротивление добавочного резистора.

2. Проверьте сопротивление первичной обмотки между выводами + и -.

3. Если нужно, катушку замените.

4. Проверьте сопротивление вторичной обмотки между высоковольтным выводом и выводом +.

5. Если нужно, катушку замените.

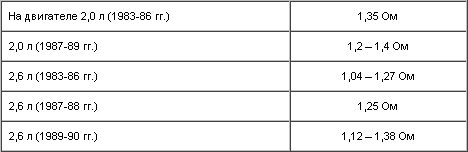

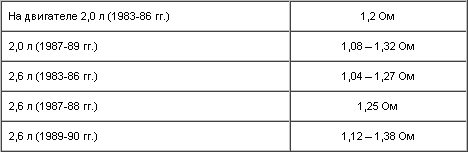

Сопротивление добавочного резистора

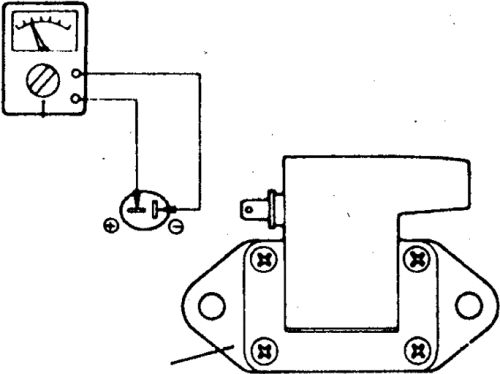

Проверка сопротивления первичной обмотки

Сопротивление первичной обмотки

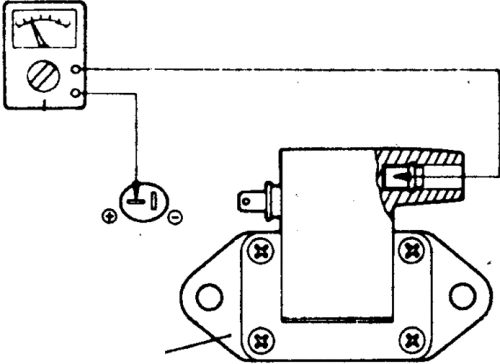

Проверка сопротивления вторичной обмотки

Сопротивление вторичной обмотки

ДВИГАТЕЛИ 2,4 И 3,0 Л (12-КЛАПАННЫЙ)

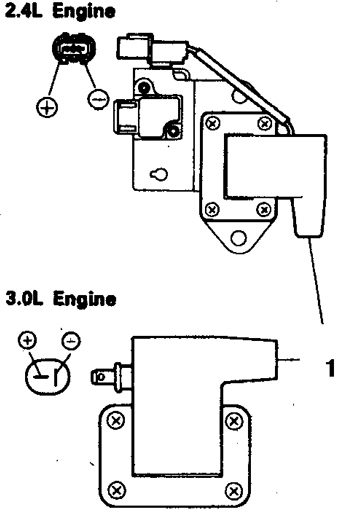

Проверка катушки на двигателях 2,4 и 3,0 л (12-клапанном)

1. Высоковольтный вывод

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте сопротивление первичной обмотки между выводами + и -, которое должно быть 0,72–0,88 Ом.

2. В противном случае катушку замените.

3. Проверьте сопротивление вторичной обмотки между высоковольтным выводом и выводом +, которое должно быть 10,3–13,9 кОм.

4. В противном случае катушку замените.

5. Проверьте наличие трещин и дефектов на изоляторе катушки.

ДВИГАТЕЛЬ 3,0 Л (24-КЛАПАННЫЙ)

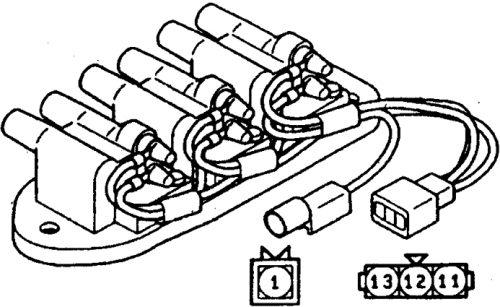

Катушки зажигания и проверка сопротивления первичных обмоток на 24-клапанном двигателе 3,0 л

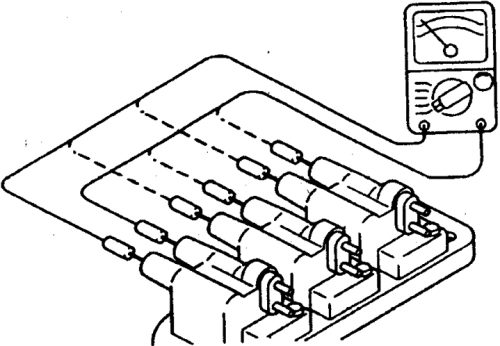

Проверка сопротивления вторичных обмоток на 24-клапанном двигателе 3,0 л

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте сопротивление первичной обмотки между выводом 1 разъема и выводами каждой из катушек. Сопротивление должно быть в пределах 0,6–0,81 Ом.

2. Проверьте сопротивление вторичной обмотки между высоковольтным выводом и выводами катушек А, В и С, которое должно быть 11,3–15,3 кОм.

3. Проверьте наличие трещин и дефектов на изоляторе катушки.

Точки измерения сопротивления

ДВИГАТЕЛЬ 3,5 Л

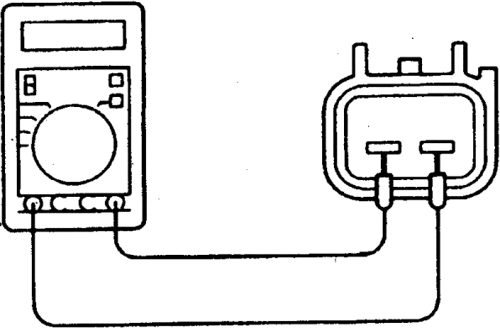

Проверка сопротивления первичной обмотки катушки зажигания на двигателе 3,5 л

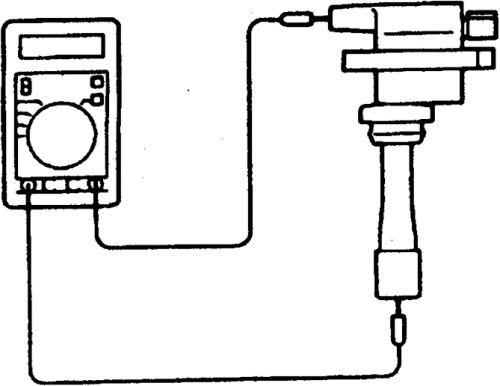

Проверка сопротивления вторичной обмотки на двигателе 3,5 л

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте сопротивление первичной обмотки между выводами катушки каждого цилиндра (1-го и 4-го, 2-го и 5-го, 3-го и 6-го). Сопротивление должно быть в пределах 0,69–0,85 Ом.

2. Проверьте сопротивление вторичной обмотки между высоковольтными выводами катушки каждого цилиндра (1-го и 4-го, 2-го и 5-го, 3-го и 6-го). Сопротивление должно быть в пределах 15,3–20,7 кОм.

3. Проверьте наличие трещин и дефектов на изоляторе катушки.
