7.13. Снятие и установка генератора

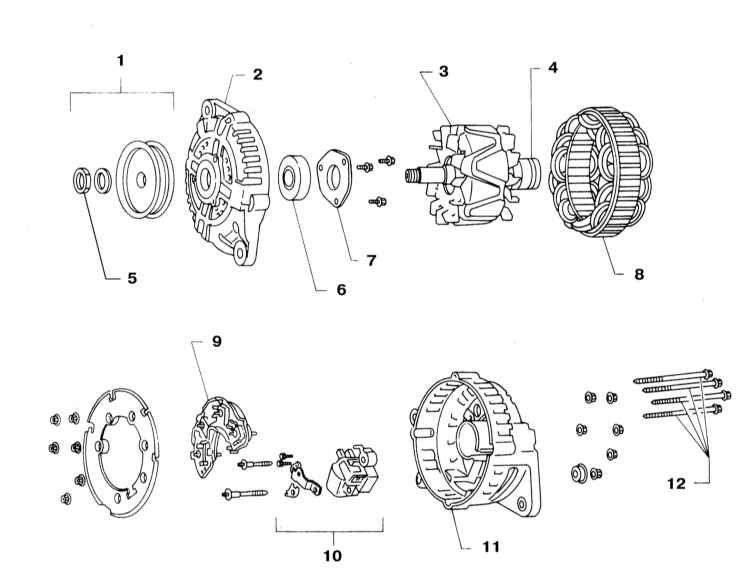

Конструкция генератора (модели 1993 и 1994 г.г. вып.)

1 — Шкив
2 — Передняя крышка
3 — Ротор
4 — Задний подшипник
5 — Гайка (39 ÷ 59 Нм)
6 — Передний подшипник

7 — Держатель подшипника
8 — Статор
10 — Щеточная сборка
11 — Задняя крышка
12 — Стяжные болты (3.1 ÷ 3.9 Нм)

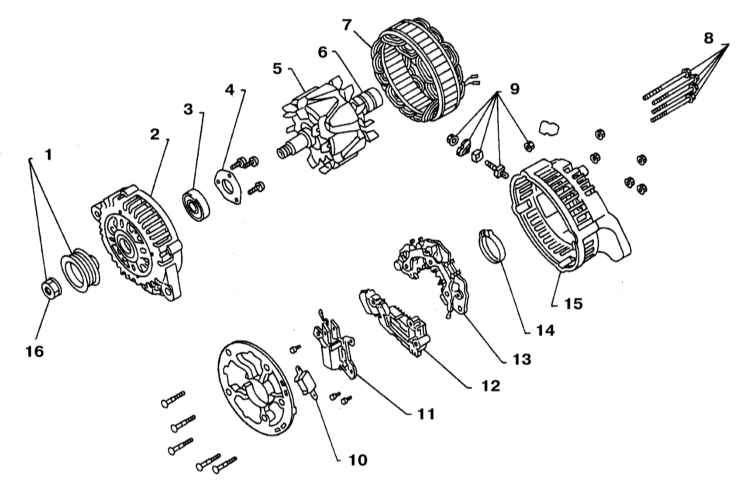

Конструкция генератора (модели с 1995 г. вып.)

1 — Шкив
2 — Передняя крышка
3 — Передний подшипник
4 — Держатель подшипника
5 — Ротор
6 — Контактное кольцо
7 — Статор
8 — Стяжные болты (3.1 ÷ 3.9 Нм)

9 — Детали установки контакта
10 — Конденсатор
11 — Щеткодержатель
12 — Регулятор
13 — Диодная сборка
14 — Прокладка
15 — Задняя крышка

Модели 1993 и 1994 г.г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Конструкция генератора представлена на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

 Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера.
4. Снимите приводной ремень (см. Главу Настройки и текущее обслуживание).

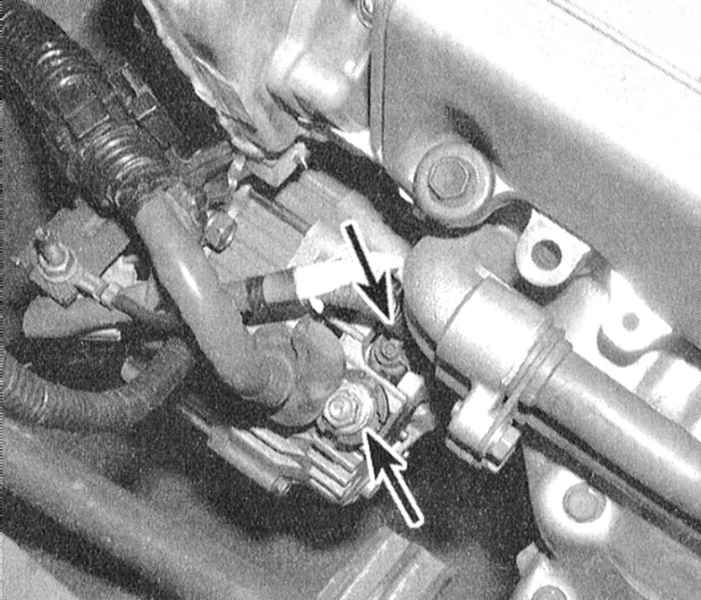

5. Отсоедините от генератора электропроводку и выпускной провод.

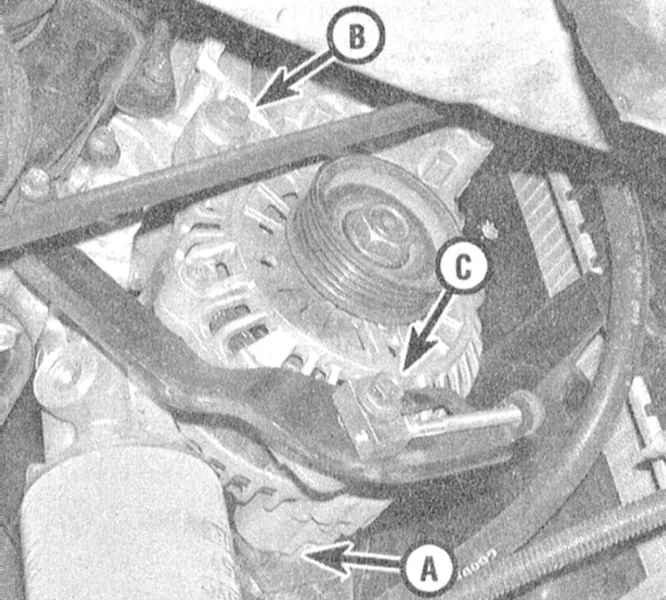

6. Выверните крепежные болты и отделите генератор от блока двигателя.

7. Установка производится в обратном порядке.
8. Не забудьте в заключение установить приводной ремень и подсоединить отрицательный провод к батарее. Отрегулируйте усилие натяжения ремня (см. Главу Настройки и текущее обслуживание).

Модели с 1995 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Конструкция генератора представлена на иллюстрации.
2. Отсоедините отрицательный провод от батареи.

  Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера и локер защиты арки правого переднего колеса.
3. Снимите приводной ремень (см. Главу Настройки и текущее обслуживание).

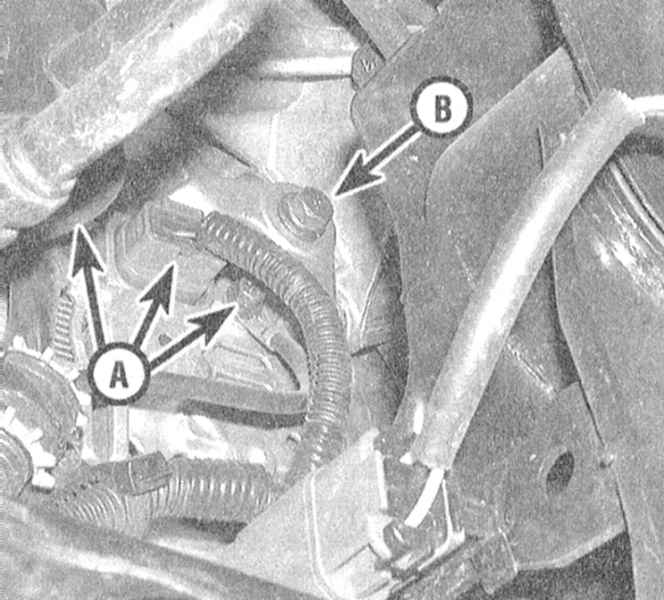

4. Отсоедините от генератора электропроводку и выпускной провод.

5. Снимите сборку вентиляторов системы охлаждения с кожухом (см. Главу Системы охлаждения, отопления).
6. Снимите компрессор К/В и, не отсоединяя гидравлические линии, сдвиньте его в сторону.

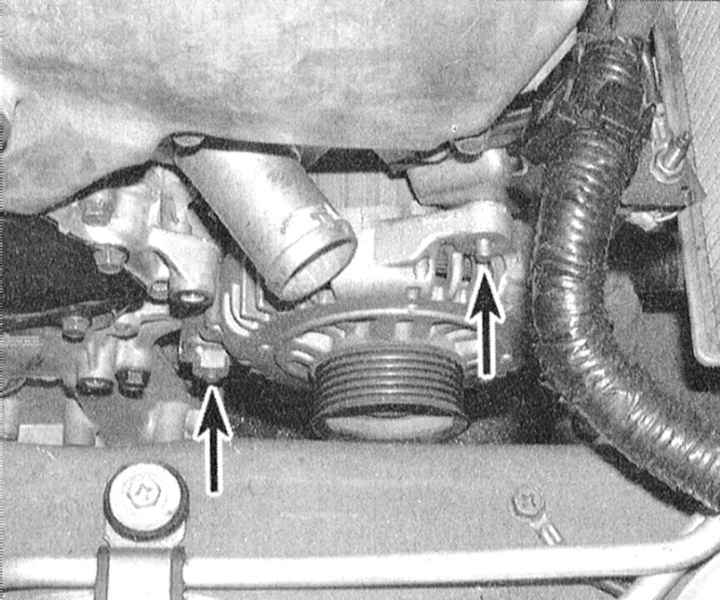

7. Выверните крепежные болты и отделите генератор от блока двигателя.

8. Установка производится в обратном порядке.
9. Не забудьте в заключение установить приводной ремень и подсоединить отрицательный провод к батарее. Отрегулируйте усилие натяжения ремня (см. Главу Настройки и текущее обслуживание).
