7.16. Снятие и установка стартера

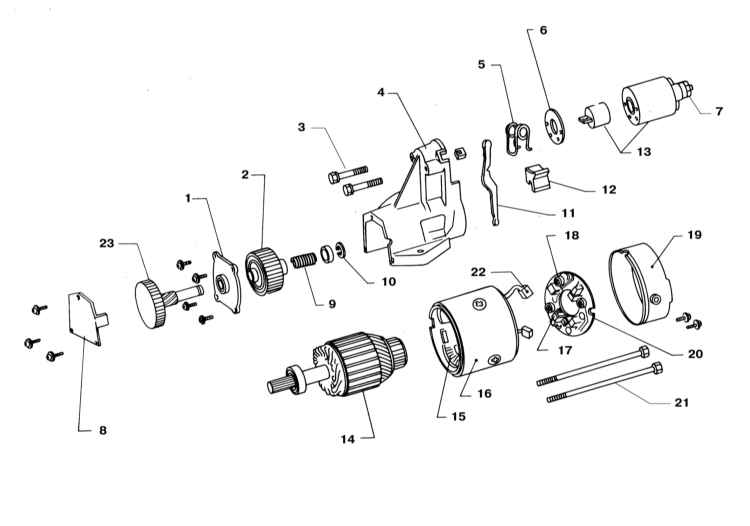

Конструкция стартера S114-461 (модели 1993 и 1994 г.г. вып.)

1 — Держатель
2 — Муфта
3 — Болт (6.4 ÷ 7.8 Нм)
4 — Корпус
5 — Пружина
6 — Регулировочная шайба
7 — Гайка (7.4 ÷ 9.8 Нм)
8 — Крышка
9 — Возвратная пружина
10 — Стопорное кольцо
11 — Рычаг
12 — Пыльник

13 — Тяговое реле
14 — Якорь
15 — Обмотка возбуждения
16 — Корпус
17 — Щетка (-)
18 — Пружина щетки
19 — Задняя крышка
21 — Болт (4.9 ÷ 6.4 Нм)
22 — Щетка ( )
23 — Вал

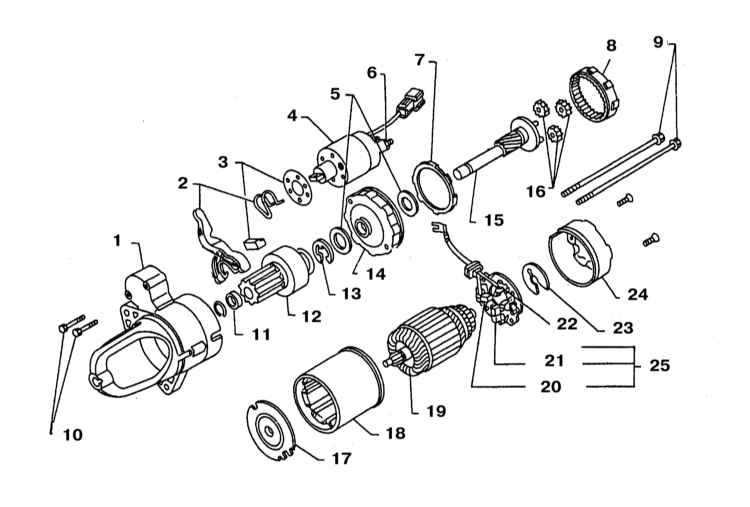

Конструкция стартера S114-801А (модели с 1995 г. вып.)

1 — Корпус шестерни
2 — Регулировочный рычаг
3 — Пыльник
4 — Тяговое реле
5 — Шайба
6 — Гайка (7.4 ÷ 9.8 Нм)
7 — Накладка
8 — Шестерня внутреннего зацепления
9 — Болты (4.9 ÷ 6.4 Нм)
10 — Болты (6.4 ÷ 7.8 Нм)
11 — Упор шестерни
12 — Шестерня
13 — Стопорное кольцо

14 — Центральная подвеска (Р)
15 — Вал шестерни
16 — Планетарная передача
17 — Центральная подвеска (А)
18 — Корпус
19 — Якорь
20 — Щетка ( )
21 — Щетка (-)
22 — Пружина щетки
23 — Упорная шайба
24 — Задняя крышка
25 — Щеткодержатель


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Конструкция стартера представлена на иллюстрациях.
2. Отсоедините отрицательный провод от батареи.

 Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Снимите сборку воздухоочистителя с впускным воздуховодом (см. Главу Системы питания и выпуска).
4. Отсоедините электропроводку от сборки стартера с тяговым реле.

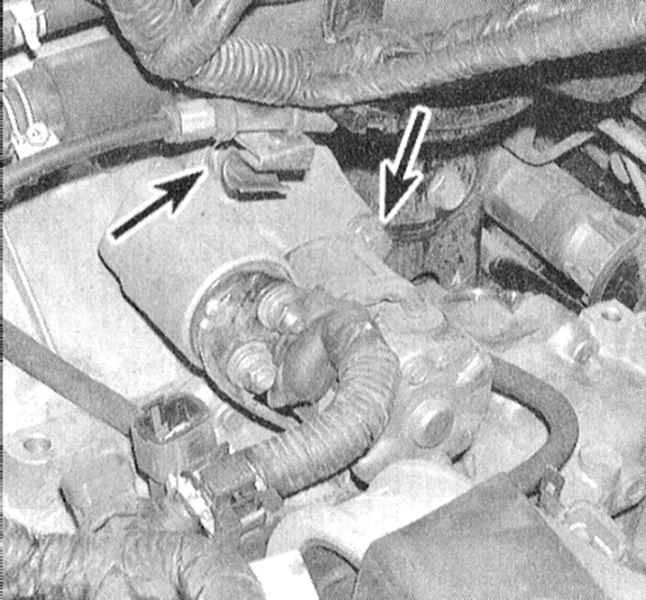

5. Отдайте крепежные болты и отделите сборку стартера с двигателя.
