3. Четырехцилиндровыв двигатели




Технические данные (все размеры в мм)
Нумерация цилиндров
1-2-3-4
Порядок работы
1-3-4-2
Рабочий объем двигателей:
Типа Z24J (после 1987 г.)
2389 см3
Типа КА24Е (после 1990 г.)
2389 см3
Зазоры в клапанах См. Гл.1

Двигатели Z24i if K24 (в скобках указаны отличающиеся данные дня двигателя: К24, остальные данные одинаковы)
Распредвап

Диаметр опорных шеек 32,935 - 32,955

Осевой люфт
0,2
Размеры кулачков
38,477-38,527 (44,839-45,0291
Предельный износ
0,25
Биение в центре средней опорной шейки
0,2
Диаметр опор
33,000-33,025
Зазор в опорных шейках распредвала
0,045-0,090
Масляный насос
Зазор в зацеплении шестерен:
Стандартный
0,12
Предельный
0,20
Зазор между ведомой шестерней и корпусом насоса
Стандартный
0,15-0,21
Предельный
0,50
Торцовый зазор 0,06
Деформация плоскости корпуса насоса
не более 0,03

Моменты затяжки (в Н.м.).
Болт звездочки распредвала
110-130
Болты натяжителя и успокоителя цепи
6-9(7-11)
Болт шкива коленвапа
110-130
Болты головки блока цилиндров:
1-й этап затяжки
27
2-й этап
70
3-й этап
Полностью
ослабить болты
4-й этап
27
5-й этап
65-75
Бодты выпускного коллектора
15-18
Болты крепления маховика (ведущего диска гидротрансформатора)
115-125(85-96)
Болты крепления крышки головки цилиндров
1-3(3,6-7,2)
Болты передней крышки (только для Z24i)
болты М6
4-8
болты М8
8,5-14
Болты и гайки всасывающего коллектора
15-18
Болты и гайки масляного поддона
4-6
Болты масляного насоса
10-14
Болты валиков коромысел
14-22 (32,4-36)

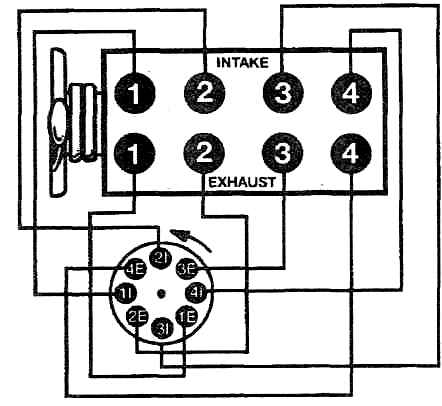

Порядок соединения свеч с распределителем на двигателе Z24i
Порядок соединения свеч с распределителем на двигателе Z24i


Расположение цилиндров и направление вращения распределителя
Расположение цилиндров и направление вращения распределителя

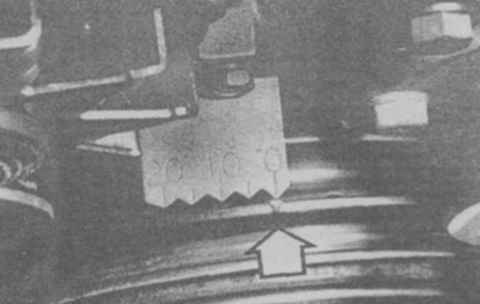

3.5а Отметка на шкиве деление О на шкале для установки поршня в ВМТ.
3.5а Отметка на шкиве деление О на шкале для установки поршня в ВМТ.
