7.12. Корпус дроссельной заслонки (для систем с предварительным впрыском ТВI систем) снятие и установка

Снятие
1. Выполните декомпрессию и отсоедините батарею от массы.
2. Слейте около 1 л жидкости.
3. Снимите воздушный фильтр.
4. Отсоедините от тяги дроссельной заслонки трос привода заслонки и трос круизконтроля (фото).
5. Отсоедините шланги регулятора давления и расширителя быстрого холостого хода, отверните 4 гайки и cнимите корпус с прокладкой.

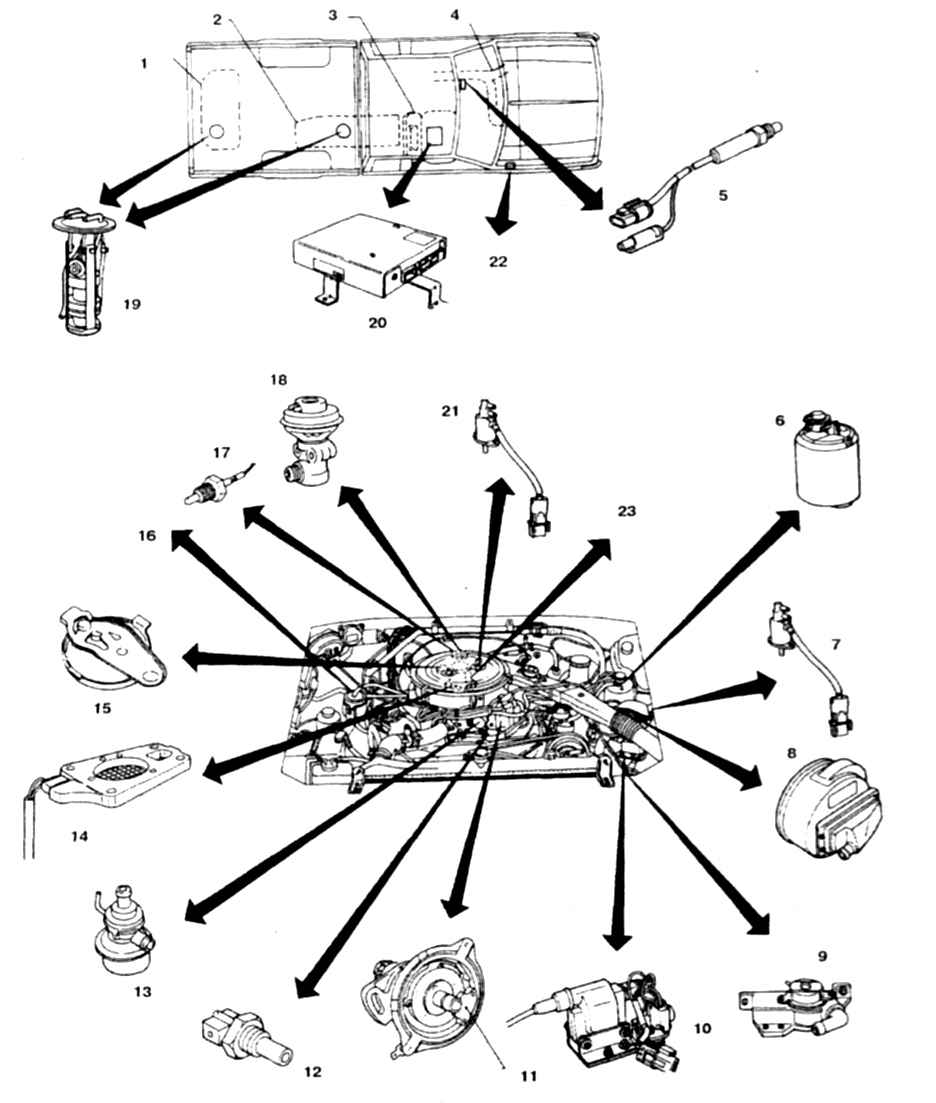

10.22а Расположение агрегатов система впрыска с предварительным приготовлением горючей смеси на   двигателе V6 1. Бак (универсал) 2. Бак (грузовой автомобиль) 3. Сиденье помощника 4. Выхлопная труба 5. Датчик выхлопных газов 6. Бачок с поглотителем 7.  Кл
10.22а Расположение агрегатов система впрыска с предварительным приготовлением горючей смеси на   двигателе V6 1. Бак (универсал) 2. Бак (грузовой автомобиль) 3. Сиденье помощника 4. Выхлопная труба 5. Датчик выхлопных газов 6. Бачок с поглотителем 7.  Кл

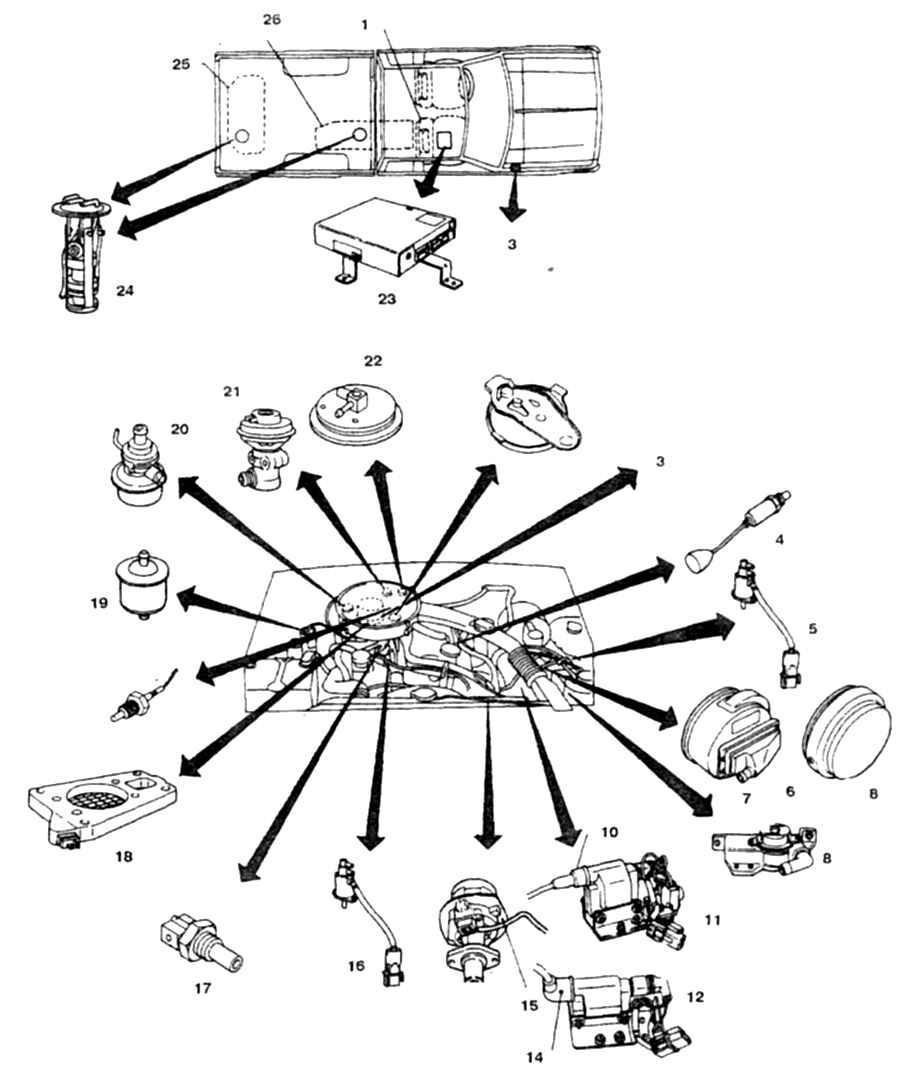

10.22б Расположение агрегатов система впрыска с предварительным приготовлением горючей смеси  на  4цилиндровом двигателе 1 .  Сиденье помощника 2. Аварийное реле 3. Детали системы впрыска
10.22б Расположение агрегатов система впрыска с предварительным приготовлением горючей смеси  на  4цилиндровом двигателе 1 .  Сиденье помощника 2. Аварийное реле 3. Детали системы впрыска: Датчик скорости потока  Датчик поворота заслонки  Переключатель хо

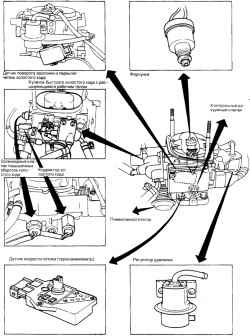

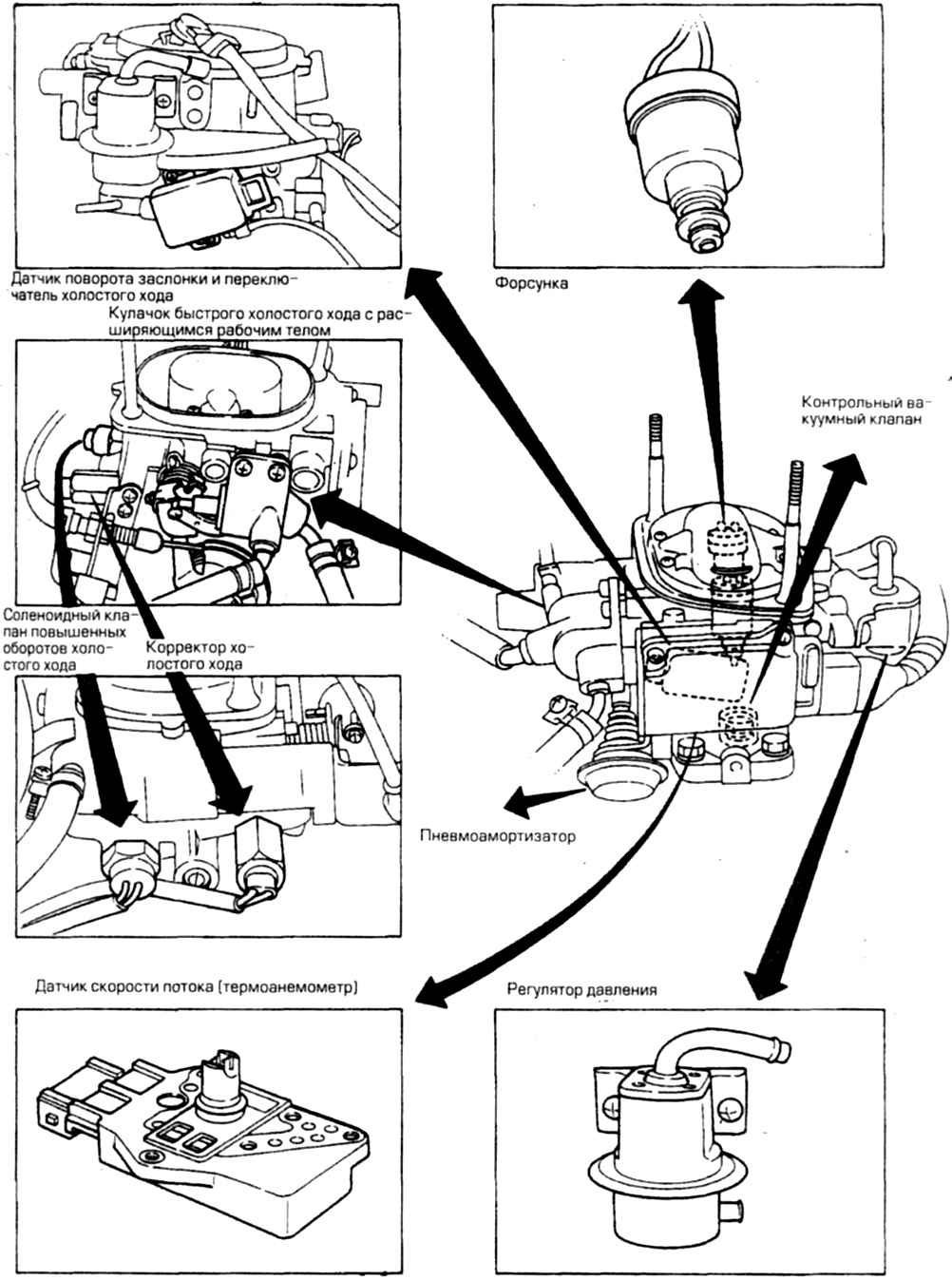

1O.22b Детали корпуса дроссельной заслонки (до 1989 г.)
1O.22b Детали корпуса дроссельной заслонки (до 1989 г.)

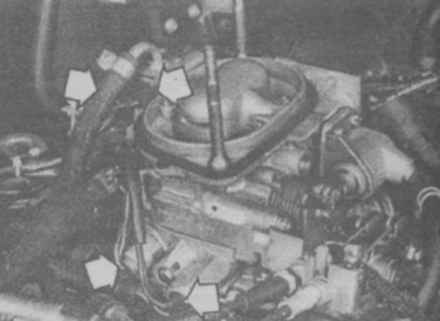

12.4а Для снятия корпуса отсоедините указанные тросы, шланги и разъемы...
12.4а Для снятия корпуса отсоедините указанные тросы, шланги и разъемы...


Установка
6. Установка выполняется в обратном порядке. Проверьте правильность соединения всех тросов, шлангов и разъемов.
7. Запустите двигатель и убедитесь в отсутствии течи топлива около форсунок. Проверьте обороты холостого хода. Прогрейте двигатель и долейте жидкость.

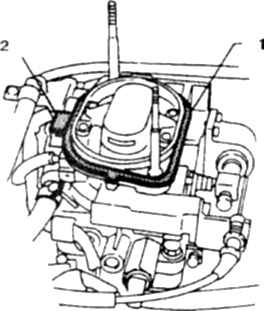

13.2 Прокладка и уплотнитель проводов форсунки 1.  Прокладка  2. Уплотнитель
13.2 Прокладка и уплотнитель проводов форсунки 1.  Прокладка  2. Уплотнитель

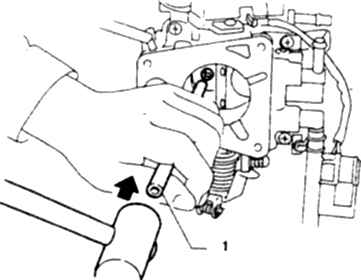

13.4а Снятие форсунки 1. Оправка
13.4а Снятие форсунки 1. Оправка

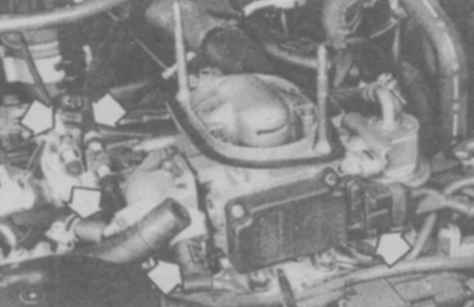

12.4б ...и отверните 4 гайки
12.4б ...и отверните 4 гайки
