2.1.13. Модуль термостата бензинового двигателя Z 18 XER DOHC-I

Бензиновый двигатель Z 18 DOHC-I оснащен модулем термостата, представляющим собой легкую пластмассовую конструкцию.
Подключение термостата идентично для всех двигателей третьего поколения.
Термостат с трехмерной регулировочной характеристикой, который является элементом системы управления температурой двигателя, заимствован у конструкции бензинового двигателя Z 16 XEP.
Использование пластмассы для корпуса модуля термостата позволило значительно улучшить циркуляцию охлаждающей жидкости.
С помощью термостата с трехмерной регулировочной характеристикой устанавливаются различные рабочие температуры охлаждающей жидкости, которые соответствуют работе двигателя с учетом расхода топлива, выходной мощности и срока службы.
При увеличении температуры охлаждающей жидкости в режиме частичных нагрузок система управления температурой двигателя уменьшает среднее давление трения и потерю тепла через стенки, что позволяет снизить расход топлива.
Существует два температурных уровня.
105 °C – уровень температуры охлаждающей жидкости для холостого хода и средних нагрузок. Он регулируется термически посредством элемента расширения в термостате.

Модуль термостата

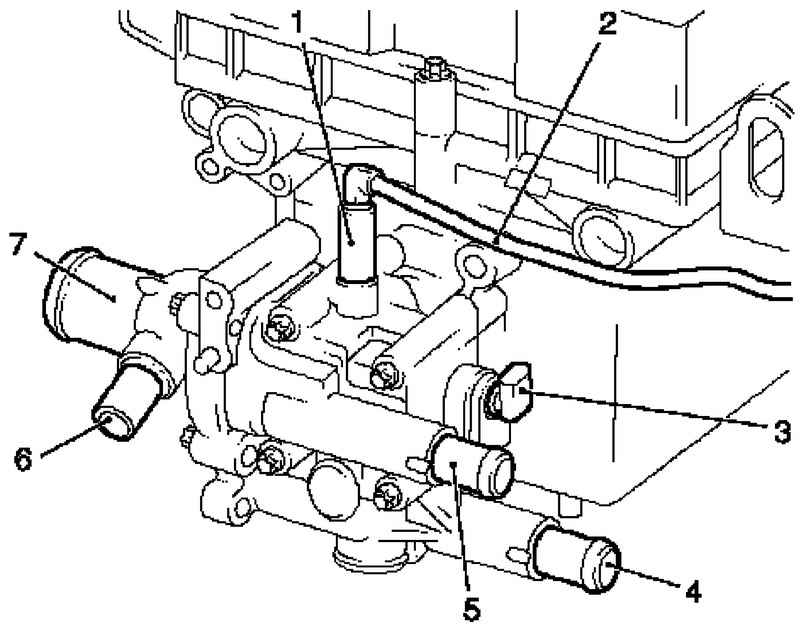

Рис. 2.32. Модуль термостата: 1 – подключение клапана – подогрев дроссельного патрубка; 2 – питающий трубопровод – подогрев дроссельного патрубка; 3 – датчик – температура охлаждающей жидкости; 4 – канал подключения – возвратная трубка теплообменника системы отопления салона; 5 – канал подключения – линия питания теплообменника системы отопления салона; 6 – подключение – разъем жгута проводов термостата с трехмерной регулировочной характеристикой; 7 – канал подключения – возвратная трубка радиатора


90 °C – уровень температуры охлаждающей жидкости для средних и полных нагрузок. Он регулируется электрически нагревательным элементом в элементе расширения по сигналу от системы управления температурой в системе управления двигателем; регулировка является функцией частоты вращения двигателя, нагрузки, выбранной передачи и окружающей температуры.

Диапазон температуры охлаждающей жидкости до 105 °C (холостой ход и средние нагрузки) регулируется термостатом с помощью элемента расширения.
Диапазон температуры охлаждающей жидкости до 95 °C (средние и полные нагрузки) регулируется посредством дополнительного электронагревателя в элементе расширения. Нагреватель приводится в действие системой управления температурой и подогревает элемент расширения так, чтобы термостат открывался при увеличении температуры.
Диапазоны температуры охлаждающей жидкости регулируются как функция частоты вращения двигателя, нагрузки двигателя, выбранной передачи и окружающей температуры.

Технические особенности
Сокращение массы за счет использования пластмассы. Улучшение охлаждения путем оптимизации циркуляции охлаждающей жидкости. Отсутствие клапана рециркуляции отработавших газов. Температура охлаждающей жидкости регулируется системой управления двигателем.
