4.3.6. Замена передней демпфирующей втулки рычага

ПРИМЕЧАНИЕ
В общем случае, обе демпфирующих втулки должны быть заменены. ,

Снятие
Снимите рычаг.

Выпрессовка передней демпфирующей втулки

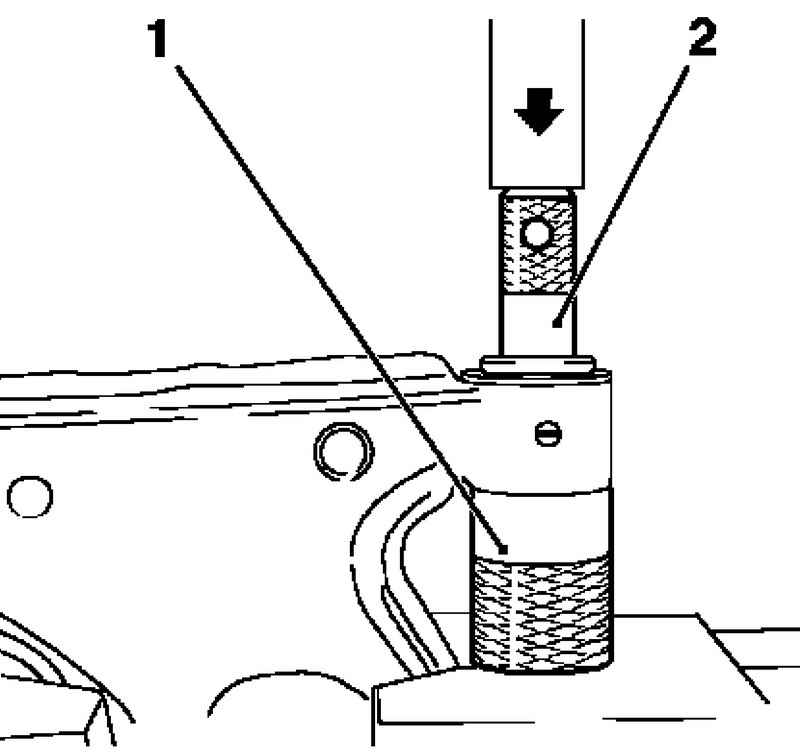

Рис. 4.37. Выпрессовка передней демпфирующей втулки: 1, 2 – специальный инструмент


Выпрессуйте переднюю демпфирующую втулку с помощью спецальных инструментов KM-508-A-1 и KM-508-A-3 (рис. 4.37).

Установка
Покройте переднюю демпфирующую втулку (1), приспособление KM-508-A-2 и рычаг мыльным раствором перед запрессовкой.

Запрессовка передней демпфирующей втулки

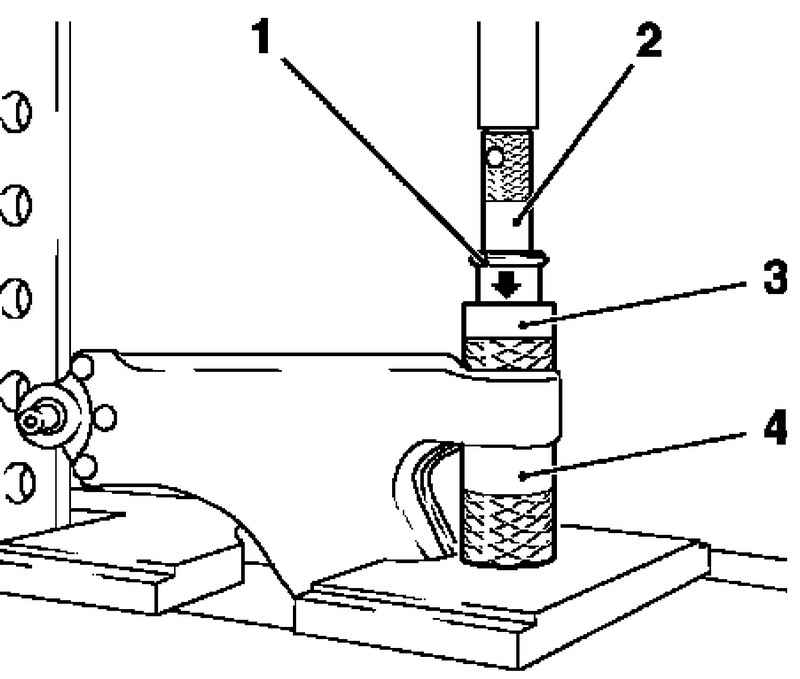

Рис. 4.38. Запрессовка передней демпфирующей втулки: 1 – демпфирующая втулка; 2, 3, 4 – специальный инструмент


Запрессуйте переднюю демпфирующую втулку с помощью специальных приспособлений KM-508-A-3, KM-508-A-2 и KM-508-A-1 (рис. 4.38).
Установите рычаг.
Замена задней демпфирующей втулки рычага

ПРИМЕЧАНИЕ
В общем случае, обе демпфирующих втулки должны быть заменены.

Снятие
Снимите рычаг.
Присоедините специальный инструмент MKM-6615-10 к рычагу.
Присоедините MKM-6615-12 к MKM-6615-11.
Присоедините специальный инструмент KM-6005-2 к специальному приспособлению MKM-6615-11 и MKM-6615-12 со стороны кольца.

Выпрессовка задней демпфирующей втулки

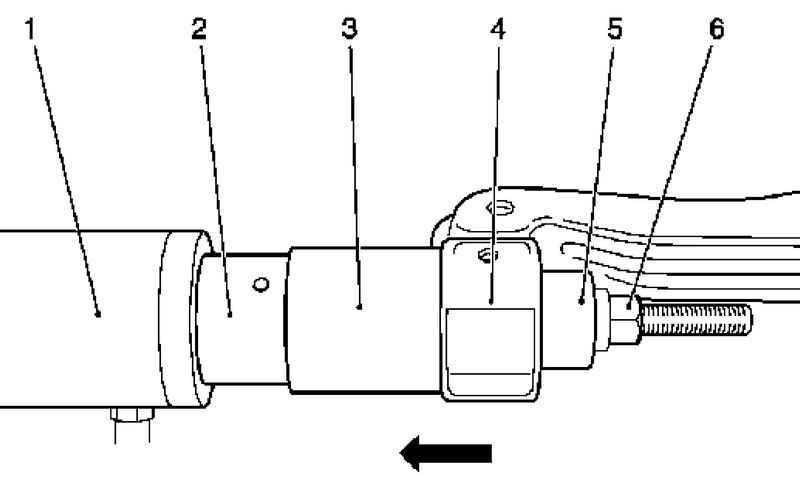

Рис. 4.39. Выпрессовка задней демпфирующей втулки: 1, 2, 3, 5, 6 – специальный инструмент; 4 – демпфирующая втулка


Вставьте специальное приспособление через отверстие демпфирующей втулки. Присоедините специальный инструмент KM-6005-1-A изнутри к MKM-6615-11. Вверните специальный инструмент MKM-6615-13 (рис. 4.39).

ПРИМЕЧАНИЕ
Убедитесь в правильном расположении инструмента. Стрелка на рисунке 4.39 указывает направление выпрессовки.

Подключите ручной насос MKM-6616 с приспособлением MKM-6615-11.

ПРИМЕЧАНИЕ
Следите за ростом давления по манометру MKM-6616. Проверьте установочное положение специального приспособления. Максимальная нагрузка гидравлического штока 6615-10 составляет 70 кН или 260 бар.

Выпрессуйте втулку
Снимите втулку с приспособления KM-6005-2.

Установка
Установите новую втулку, используя специальный инструмент.

Запрессовка задней демпфирующей втулки

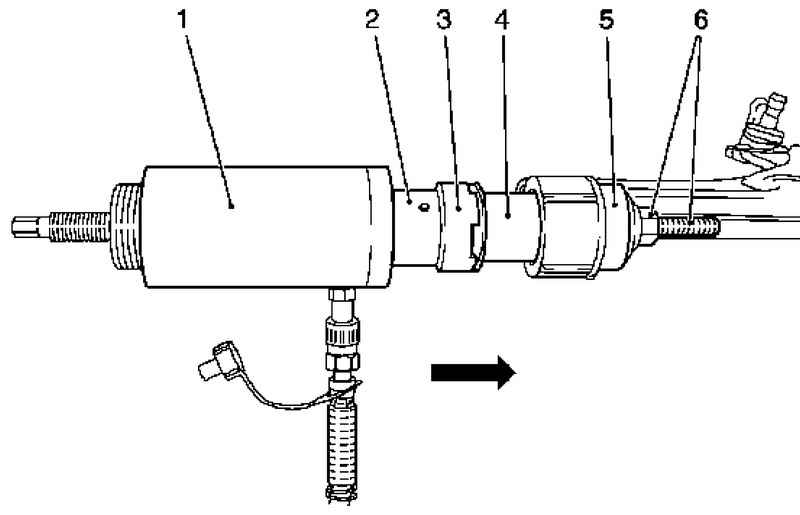

Рис. 4.40. Запрессовка задней демпфирующей втулки: 1, 2, 3, 5, 6 – специальный инструмент; 4 – демпфирующая втулка


Присоедините KM-6005-3 к MKM-6615-11 совместно с MKM-6615-12. Зубчатый венец KM-6005-3 должен совместиться с зубчатым венцом демпфирующей втулки. Установите KM-6005-4-A на MKM-6615-11 и MKM-6615-12 (рис. 4.40).

ПРИМЕЧАНИЕ
Убедитесь в правильности установки гайки MKM-5515-13. Стрелка на рисунке 4.40 указывает направление запрессовки.

Затяните с помощью приспособленияKM-6615-13.

ПРИМЕЧАНИЕ
Следите за ростом давления по манометру MKM-6616. Проверьте установочное положение специального инструмента. Максимальная нагрузка гидравлического штока 6615-10 70 кН или 260 бар.

Запрессуйте втулку.

ПРИМЕЧАНИЕ
Покройте втулку силиконовой смазкой.

Снимите специальный инструмент.
Установите рычаг.
