11.24. Снятие и установка компонентов ABS и TCS

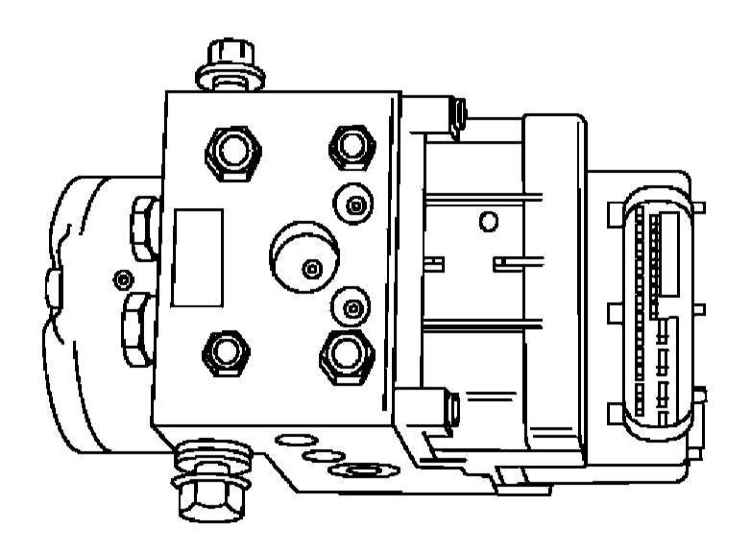

Гидравлический модулятор и блок электронного управления (ECU)

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите аккумуляторную батарею (см. Главу Электрооборудование двигателя).
  2. Отсоедините два многоконтактных разъема от кронштейна монтажного блока реле.
  3. Снимите крышку монтажного блока, высвободите последний из опорного кронштейна и отведите его в сторону.
  4. Высвободите из кронштейна жгуты электропроводки.
  5. Отдайте три крепежных гайки и снимите опорный кронштейн монтажного блока реле.
  6. Снимите держатель с тормозных трубок.
  7. Снимите крышку резервуара ГТЦ и откачайте ее всю жидкость при помощи шприца или резиновой груши.
  8. Пометьте тормозные трубки, отпустите гайки штуцерных разъемов и отсоедините трубки от модулятора, - с целью предотвращения скругления шлицов туго затянутых гаек воспользуйтесь накидным ключом с разрезной головкой. Приготовьтесь к сбору проливаемой жидкости, - подложите под штуцерные разъемы соединение ветошь. Также отсоедините тормозные трубки от ГТЦ (см. Снятие и установка главного тормозного цилиндра). Сразу же закупорьте или заклейте скотчем отверстия в модуляторе, цилиндре и трубках с целью предотвращения попадания в систему грязи.

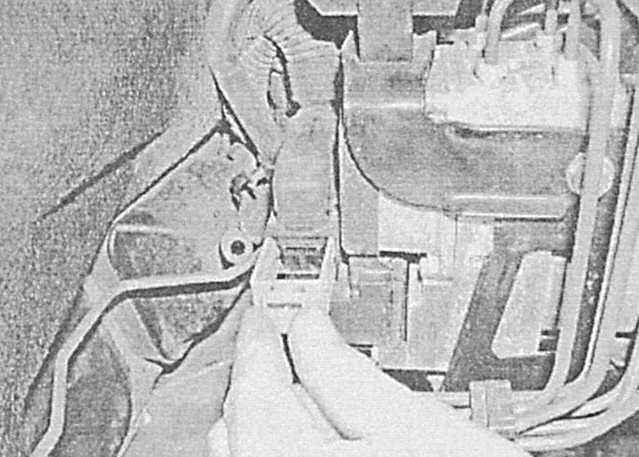

  1. Отпустив фиксатор, рассоедините специальный многоконтактный разъем в верхней части гидромодулятора.
  1. Отдайте крепежные болты/ гайки, снимите модулятор и блок управления ABS с опорного кронштейна и извлеките их из двигательного отсека, - постарайтесь не допускать попадания тормозной жидкости на окрашенные кузовные поверхности.

С целью минимизации потерь жидкости не переворачивайте модулятор в процессе демонтажа.

Установка

Установка производится в порядке, обратном порядку демонтажа компонентов.

В заключение прокачайте тормозную систему (см. Прокачка тормозной системы).

Колесные датчики

Замена

Датчики встроены в ступицы колес и в случае выхода из строя подлежат замене в комплекте с ними (см. Главу Подвеска и рулевое управление).

Выключатель TCS

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Аккуратно поддев отверткой, снимите датчик с панели приборов, - во избежание повреждения панели подложите под отвертку кусок картона или ветошь.

Установка

Установка производится в порядке, обратном порядку демонтажа компонентов.

Блок управления ABS

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите гидромодулятор с сборе электронным блоком управления (ECU) ABS (см. выше).
  2. Отсоедините электропроводку, в выверните крепежные болты и снимите ECU ABS с гидромодулятора, - постарайтесь не повредить держатель катушки.
  3. Снимите установленный между держателем катушки и блоком управления уплотнительный элемент.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Уложите новый уплотнительный элемент, установите ECU на сборку гидромодулятора и в несколько стадий затяните новые крепежные болты с требуемым усилием (см. Спецификации), - не допускайте деформации ECU при установке его на модулятор. Если болты заворачиваются туго, блок следует заменить в сборе.

Если при снятии между гидромодулятором и блоком управления была установлена пружинная пластина, устанавливать ее на место не следует.

  1. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
