13.21. Снятие и установка наружной ручки двери

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

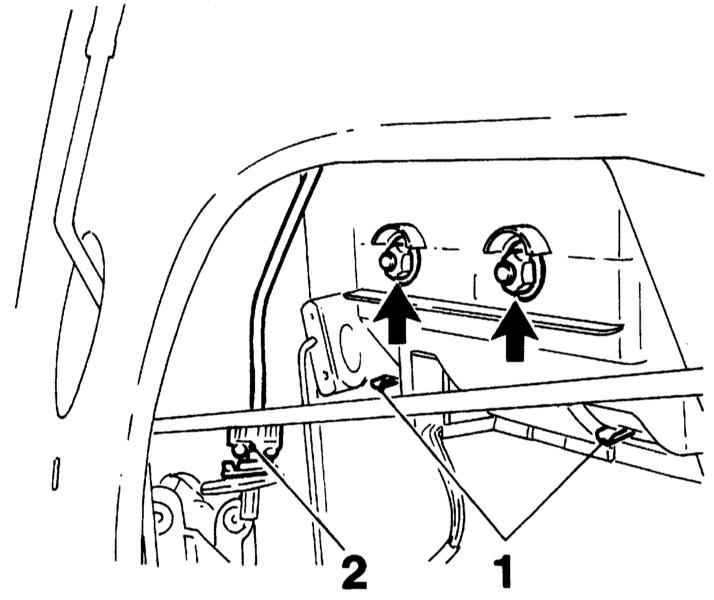

Снимите облицовку двери. Снимите защитную пленку. Следите за тем, чтобы пленка при этом не порвалась. Порванную пленку заклейте или замените. Выверните болты крепления задней направляющей стекла и отсоедините резиновый уплотнитель. Винты крепления направляющей стекла A — Combo B — Corsa Выньте направляющую вниз. Отдайте две гайки (стрелки). Гайки крепления ручки (стрелки), штанга замка (2) и скобы (1) Отсоедините штангу (2) от замка двери. Отсоедините вторую штангу (привод цилиндра замка). Для этого поверните пластмассовый зажим и отсоедините его от штанги. Выньте штангу из отверстия зажима. Прижмите две скобы (1) с помощью отвертки и снимите ручку двери. Снимите стопорную скобу выключателя противоугонной сигнализации (при соответствующей комплектации) и сам выключатель. Выключатель противоугонной сигнализации

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

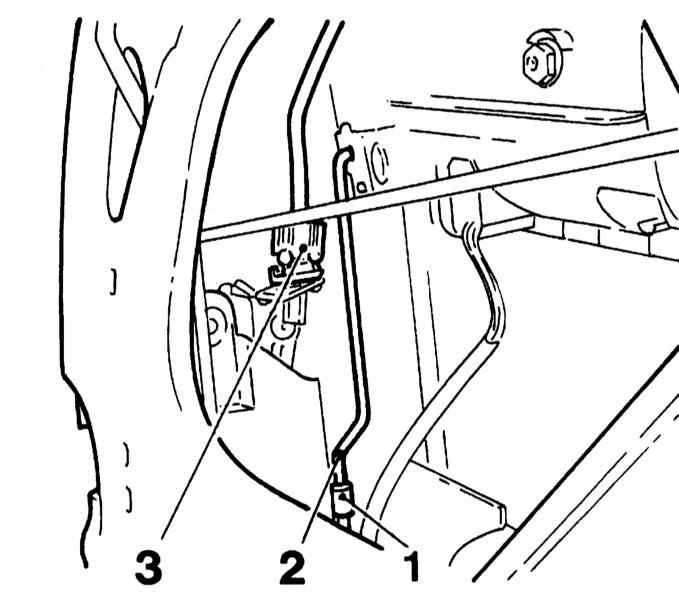

Вставьте ручку в дверь. Во время установки ручки в свое положение направляйте штангу (3) наружной ручки к промежуточному пластмассовому элементу. Скоба (1), штанга цилиндра замка (2) и штанга ручки двери (1) Закрепите ручку двумя гайками. Соедините штангу (2) цилиндра замка и зафиксируйте скобу (1) на тяге. Вставьте выключатель противоугонного устройства (при соответствующей комплектации) со скобой. Проверьте работу ручки и единого замка. Наклейте защитную пленку. При необходимости применяйте двухстороннюю пленку. Установите на место облицовку двери.
