5.10. Двигатель переборка

9. Двигатель - переборка

1. Снимите вспомогательные элементы двигателя.

2. Вывинтите датчик давления масла и достаньте масляный щуп.

3. Отсоедините вентиляционный шланг от крышки распределительного вала.

4. Выкрутите болты и снимите крышку головки цилиндров и прокладку крышки. Вывинтите болты и снимите крышку звездочки распределительного вала.

12.9а Установите поршень N1 в ВМТ, для этого синхронизационная метка звездочки распределительного вала и прорезь вупорной пластине (указаны стрелками) должны быть совмещены

12.9б Углубления распределительного вала должны располагаться так, чтобы к болтам головки цилиндров был свободный доступ

5. Поверните коленчатый вал так, чтобы выступ на маховике или ведущем диске совместился с отверстием в правой части блока цилиндров. Синхронизационная метка на звездочке распределительного вала должна быть совмещена с прорезью в опорной пластине (12.9а, 12.9б).

6. Вывинтите пластиковый болт, регулирующий свободный ход распределительного вала. Вывинтите болты и снимите звездочку распределительного вала.

7. Вывинтите два маленьких болта, крепящих переднюю часть головки цилиндров к крышке цепи.

12.19 Последовательность затягивания болтов головки

8. Вывинтите болты головки цилиндров в несколько приемов по пол оборота. Вывинчивайте болты, пользуясь последовательностью обратной последовательности вкручивания (12.19).

9. Снимите головку цилиндров, снимите прокладку головки, и уплотнительное кольцо из верхней части крышки цепи.

9.10 Застопорите маховик

10. Застопорите маховик (9.10), выкрутите болт и снимите шкив коленчатого вала.

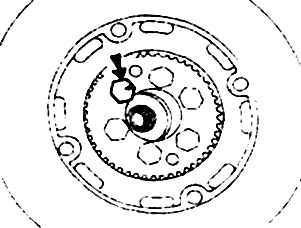

9.11 Болт маховика, помеченный буквой (Р) (указан стрелкой)

11. Отметьте установочное положение болта маховика, помеченного буквой (Р) (9.11). Выкрутите болты и снимите маховик.

12. Выкрутите болты и снимите водяной насос и прокладку крышки цепи.

13. Отвинтите натяжитель цепи от крышки цепи.

14. Переверните двигатель.

15. Вывинтите болты и снимите масляный поддон и прокладку поддона. Вывинтите болты и снимите маслозаборный патрубок, расположенный в основании масляного насоса, снимите прокладку патрубка.

16. Вывинтите болты крышки цепи и снимите крышку и обе ее прокладки. Достаньте установочные штифты.

17. Отметьте установочное положение цепи на звездочке коленчатого вала и снимите цепь вместе со звездочкой.

18. Вывинтите болт и снимите успокоитель цепи в передней части блока цилиндров.

19. Пронумеруйте крышки шатунов и сами шатуны.

20. Вывинтите болты первой крышки и снимите крышку. Достаньте поршень и шатун из цилиндра.

21. Проделайте аналогичную процедуру с оставшимися поршнями и шатунами.

22. Крышки коренных подшипников должны быть пронумерованы, если это не так пронумеруйте их сами.

23. Вывинтите болты крышек коренных подшипников и снимите крышки вместе с вкладышами.

24. Снимите коленчатый вал и сальник.

25. Снимите верхние вкладыши коренных подшипников.
