1.18. Отопление и вентиляция

Система обогрева и вентиляции

Система смешивания воздуха Ореl

Смешивание холодного и горячего воздуха позволяет без задержки регулировать температуру и при любой скорости движения поддерживать ее практически на постоянном уровне.

Поток воздуха зависит от скорости движения и обдува. Поэтому обдув включают даже при движении.

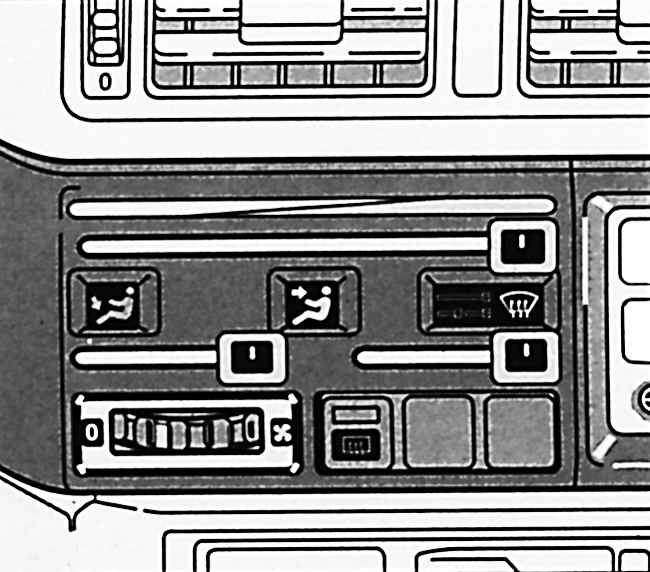

Регуляторы отопителя

Левый регулятор	Температура
вправо	теплее
влево	холоднее
Нижний регулятор	Заслонка
Левый регулятор:
– налево	распределение к переднему и заднему нижнему пространству
– направо	к верхнему пространству
Правый регулятор:
– налево	распределение к верхнему пространству
– направо	для размораживания

Отверстия для воздуха всегда держите открытыми и закрывайте лишь ненадолго, например, при проникновении снаружи дыма, для этого оба регулятора поставьте на , все сопла обдува закройте.

Вентилятор отопителя имеет 4 скорости.

Ролик	Вентилятор отопителя
О	выключен
	полные обороты

Интенсивность воздушного потока увеличивается при включении вентилятора отопителя. Для повышения комфортности включайте вентилятор отопителя также во время движения.

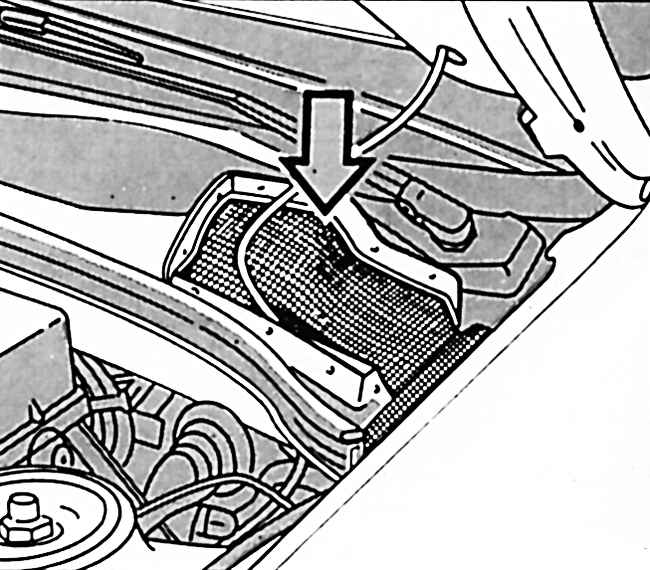

Решетка, предохраняющая попадание листьев в салон

Решетка, предохраняющая попадание листьев в салон расположена в моторном отсеке слева и справа снаружи ветрового стекла и должна быть свободна от листьев и снега.

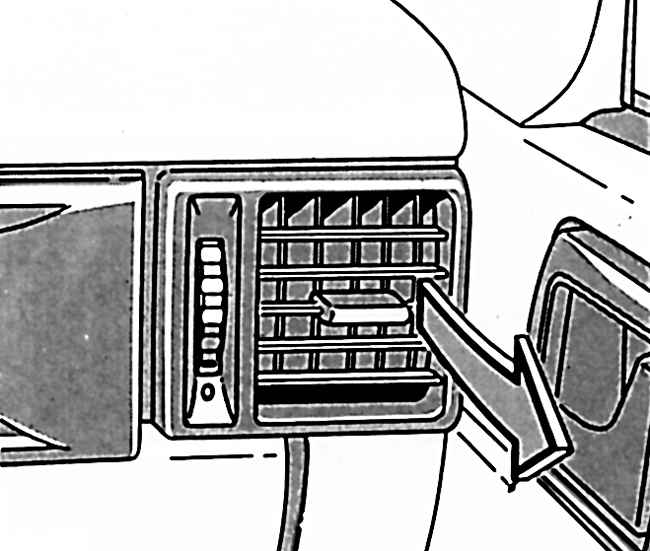

Средние сопла вентиляции

Комфортный обдув верхнего пространства холодным или слегка подогретым воздухом обеспечивается в зависимости от положения регулятора температуры.

Оба сопла открываются с помощью накатного ролика. В положении закрыты.

Приток воздуха увеличивается при включении вентилятора отопителя.

Направление потока воздуха регулируется поворотом вращающейся части и вращением ламелей.

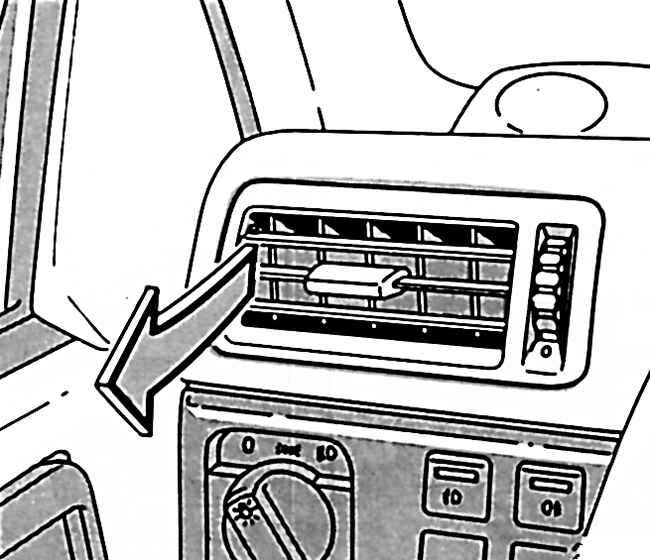

Боковые сопла вентиляции

Через них подается холодный или нагретый воздух - в зависимости от положения регулятора.
Приток воздуха увеличивается при включении вентилятора отопителя.
Открываются с помощью накатного ролика. В положении закрыты.

Направление потока воздуха регулируется вращением ламелей.

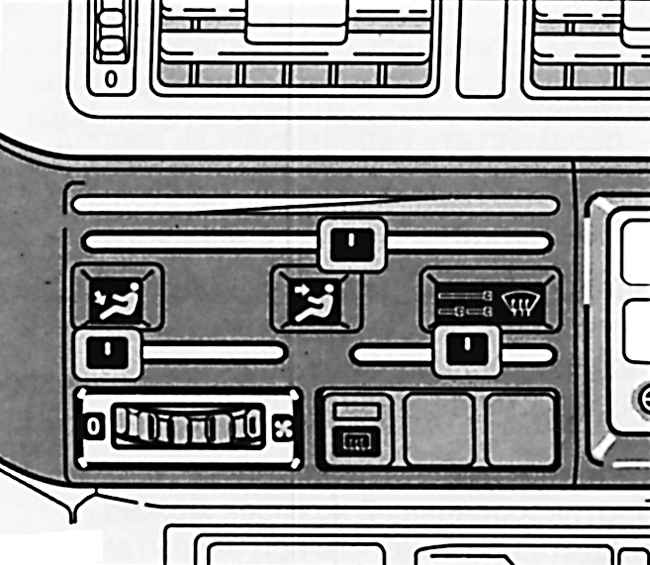

Вентиляция.

Поверните регулятор температуры влево, включите вентилятор отопителя.

Для максимального обдува верхнего пространства, оба регулятора нагрева установите на , все сопла откройте.

Для обдува нижнего пространства, левый регулятор установите на .

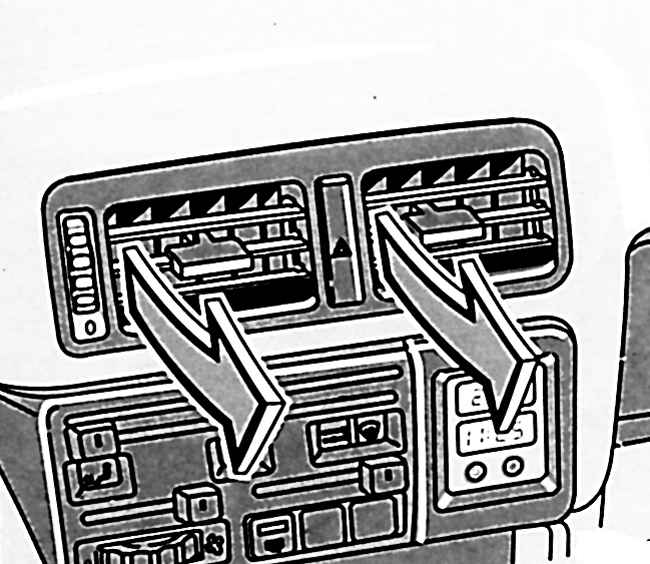

Поток воздуха к заднему сиденью, средние сопла направьте друг к другу и слегка вверх.

Отопление

• Через сопла к ветровому стеклу и к боковым стеклам.

• К переднему и заднему нижнему пространству.

• Через боковые сопла обдува.

• В любой комбинации.

Производительность нагрева зависит от температуры охлаждающей жидкости и устанавливается поэтому только при прогретом двигателе.

Для быстрого прогрева салона поверните регулятор температуры вправо и включите стадию обдува 3.

Настроение, самочувствие и комфорт пассажиров в высокой степени зависят от правильной настройки систем вентиляции и обогрева.

Путем установки на обогрев нижнего пространства и открытия по потребности средних сопел обдува можно добиться перепада температуры в салоне по принципу "голову в холоде, а ноги в тепле".

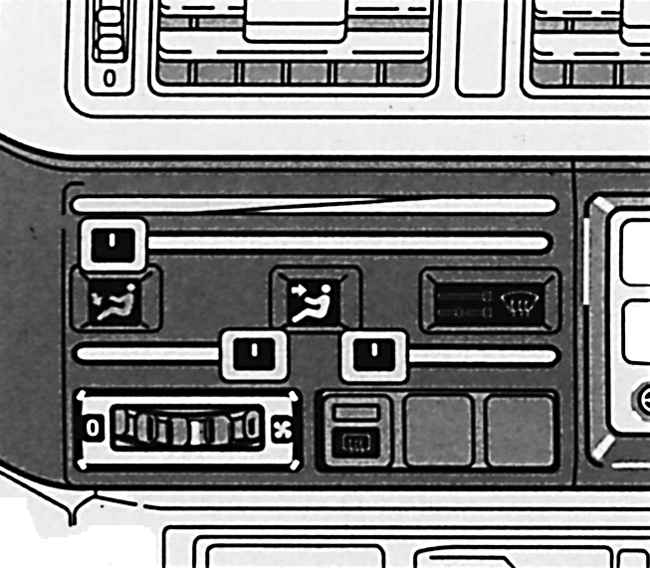

Обогрев нижнего пространства

Поверните регулятор температуры вправо, включите обдув, оба регулятора воздуха влево, закройте средние сопла обдува.

Обогревающие каналы проложены также и к заднему нижнему пространству.

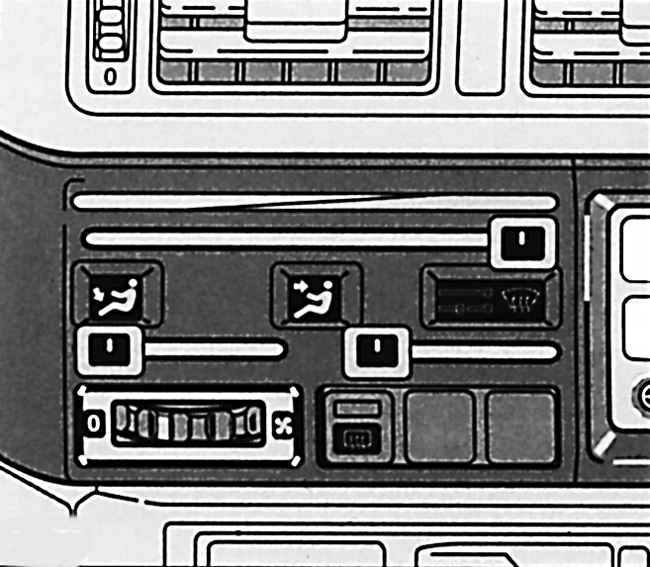

Удаление влаги и инея со стекол

Переместите все переключатели нагрева вправо, включите обдув; закройте средние сопла обдува; включите обогрев заднего стекла. Боковые сопла, по потребности для ускорения размораживания направьте на боковые стекла.

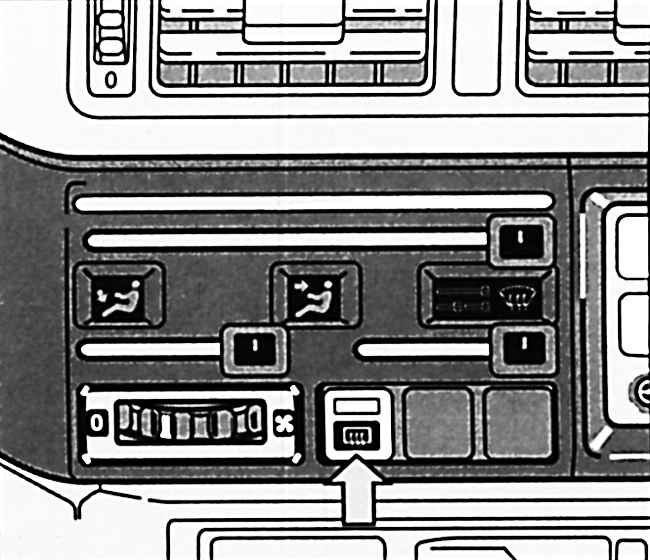

Обогрев заднего стекла, обогрев наружного зеркала

Обогрев включается только при работающем двигателе.

Переключатель рядом с клавишей обдува (желтая контрольная лампа включения).

Нажмите = включен

Повторно нажмите = выключен

Обогрев отключается автоматически приблизительно через 15 минут.

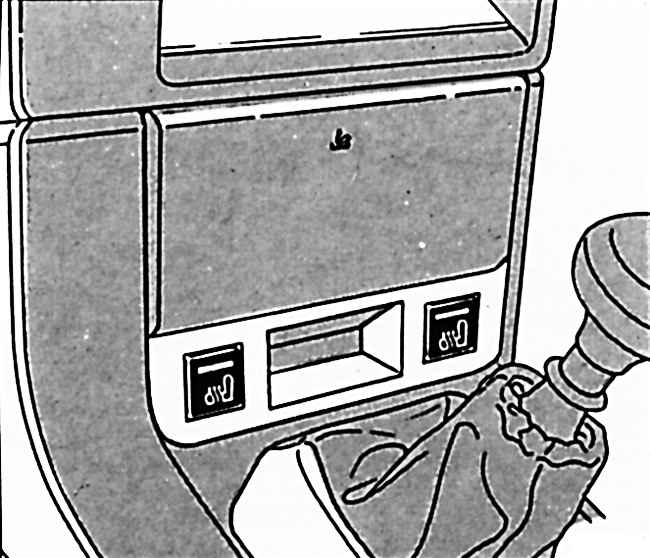

Электрический обогрев передних сидений

Регулируется термостатом.

Два переключателя расположены под пепельницей.
