11.38.6. Блок переключения освещения

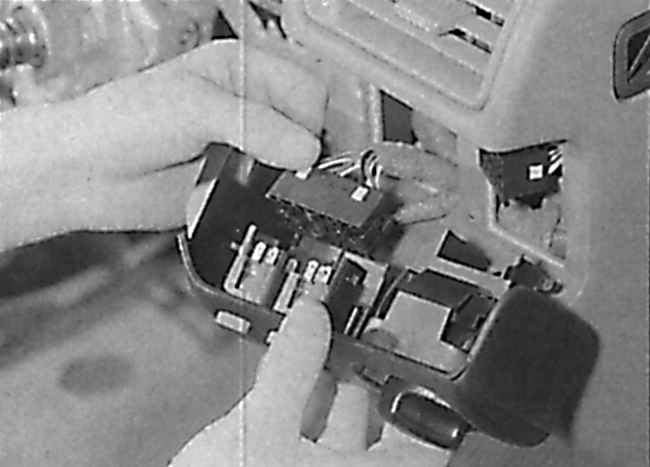

Отсоединение электрического разъема от блока переключателя освещения

Снятие

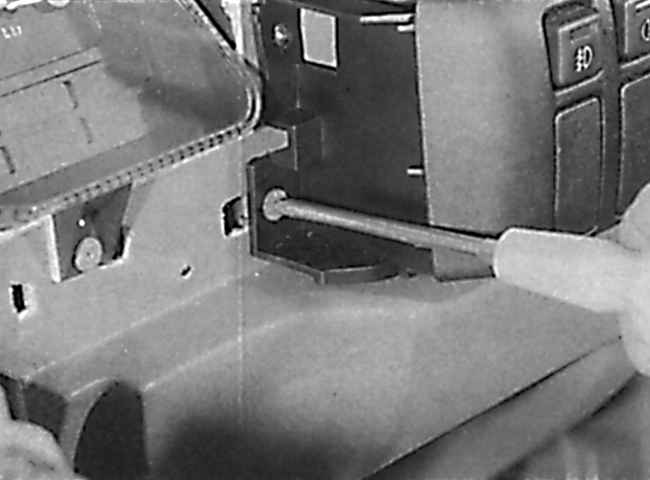

Отвинчивание винта крепления блока переключателя освещения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю и верхнюю панели отделки комбинации приборов.

2. С левой стороны блока переключателя освещения вывинтите винт крепления (см. рис. Отвинчивание винта крепления блока переключателя освещения).

3. Снимите блок переключателя освещения с панели приборов и освободите с правой стороны фиксаторы.

4. Проверьте, что провод массы снят с аккумулятора, затем отсоедините электрический разъем от блока выключателя освещения и снимите блок.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.
