5.1.16. Снятие и установка выпускной системы

На новых автомобилях выхлопная система состоит только из двух частей; приемная труба (и каталитический преобразователь, где применяется) и оставшаяся часть системы, состоящая из центрального глушителя, задней трубы и глушителя. Приемная выхлопная труба в задней части имеет фланцевое соединение с прокладкой или конусное соединение.

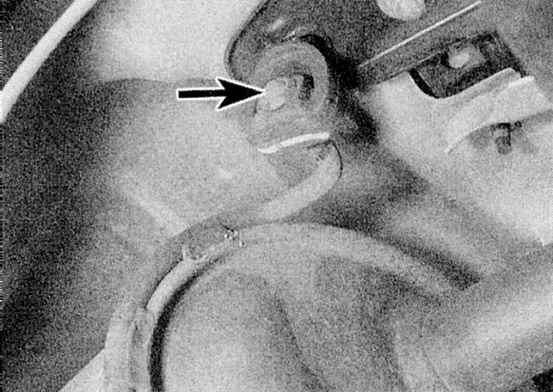

Задняя часть выпускной системы располагается выше задней подвески, однако промежуточную часть и заднюю трубу с глушителем можно заменить отдельно, отпилив их ножовкой. Система по всей длине поддерживается резиновыми подвесами (обратитесь к сопроводительной иллюстрации).


Чтобы снять часть системы, сначала поддомкратьте переднюю или заднюю часть автомобиля и установите ее на осевые подпорки. В качестве альтернативы, разместите автомобиль на смотровой яме. Где имеется, снимите нижний щиток двигателя.

ПРИЕМНАЯ ТРУБА И КАТАЛИТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ

 СНЯТИЕ

1. Проследите проводку от Лямбда-датчика и отсоедините ее. Освободите электропроводку от крепежных скоб, чтобы датчик можно было удалить вместе с приемной трубой.
2. Где применяется, отверните приемную трубу от кронштейна на трансмиссии.
3. Отверните и снимите гайки/болты, крепящие фланцевое соединение приемной трубы к коллектору, и снимите прокладку. На моделях с двигателем F7R, заводские болты должны быть заменены шпильками и специальными гайками.
4. Отверните и снимите болты зажима или фланца и отсоедините приемную трубу и каталитический преобразователь от задней части. Достаньте трубу из-под автомобиля.

ПРОМЕЖУТОЧНАЯ ТРУБА И ГЛУШИТЕЛЬ

 СНЯТИЕ

1. Откройте и снимите болты зажима или фланца, крепящие приемную трубу и каталитический преобразователь к задней части. Снимите прокладку, где применяется.
2. Если установлена заводская задняя часть, ее необходимо отпилить. Место разреза должно быть приблизительно посередине между центральным и задним глушителем.
3. Отрезав трубу, достаньте промежуточную часть выпускной системы из-под автомобиля.

ЗАДНЯЯ ТРУБА И ГЛУШИТЕЛЬ

 СНЯТИЕ

1. Если установлена заводская задняя часть, следуйте инструкциям, представленным выше.
2. Если задняя часть состоит из двух половин, отверните болт и стяните зажимную втулку вперед на промежуточную часть, затем отцепите резиновые подвесы и достаньте заднюю трубу и глушитель из-под автомобиля.

ТЕПЛОИЗОЛЯЦИОННЫЕ ЩИТЫ

 СНЯТИЕ

1. Теплоизоляционные щиты прикреплены к днищу различными гайками и болтами. Каждый щит можно снять только после удаления соответствующей части выпускной системы. Если щит снимается, чтобы получить доступ к компоненту, расположенному за ним, то в некоторых случаях достаточно отвернуть крепежные гайки и/или болты, и просто опустить щит, не тревожа выхлопную систему. В противном случае снимите часть выпускной системы как было описано ранее.


 УСТАНОВКА

1. Каждая часть устанавливается в последовательности, обратной снятию, уделяя внимание следующему:
a) Убедитесь, что с фланцев были удалены все следы коррозии, замените все необходимые прокладки.
b) Осмотрите резиновые подвесы на признаки повреждения или загрязнения, замените по мере необходимости.
с) При соединении промежуточной и задней частей, нанесите небольшое количество герметизирующей пасты для выпускной системы (Renault рекомендует Sodicam) на внутреннюю поверхность втулки, чтобы обеспечить герметичное уплотнение. Разместите зажимной болт втулки вертикально на левой стороне трубы, и надежно затяните гайку, пока не услышите щелчок; зажимной болт имеет канавку для обеспечения правильной затяжки гайки (момент затяжки приблизительно 25 Нм)
d) До затягивания соединений выпускной системы убедитесь, что все резиновые подвесы правильно расположены и имеется допустимый зазор между днищем автомобиля и выпускной системой.
