2.2.6.1. Снятие

Установите автомобиль на двухстоечный подъемник.
Отсоедините аккумуляторную батарею.
Cимите аккумуляторную батарею.
Снимите правое переднее колесо.
Снимите правый передний подкрылок.
Снимите верхние крышки двигателя.
Установите приспособления (Mot. 1453) и (Mot. 1453-01) с удерживающими ремнями.

Снятие правого бокового усилителя поперечины рамки радиатора

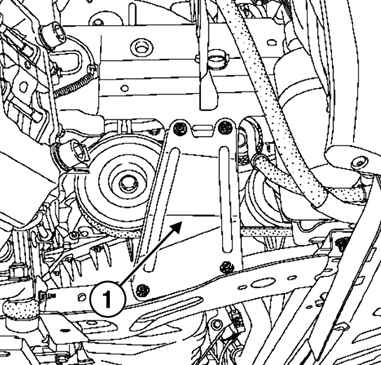

Рис. 2.54. Снятие правого бокового усилителя поперечины рамки радиатора: 1 – усилитель


Снимите правый боковой усилитель поперечины рамки радиатора и нижнюю реактивную тягу (рис. 2.54).
Разъедините разъемы, отсоедините трос привода замка капота.
Снимите держатель.

Снятие обводного ролика с помощью специального приспособления

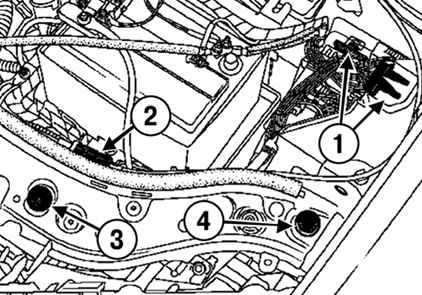

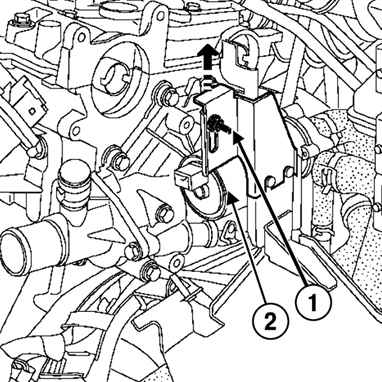

Рис. 2.55. Снятие обводного ролика с помощью специального приспособления: 1 – разъемы; 2 – трос привода замка капота; 3 – держатель; 4 – болт крепления бампера


Открутите болт крепления и снимите передний бампер (рис. 2.55).
Отсоедините трубки стеклоомывателя.

Снятие обводного ролика с помощью специального приспособления

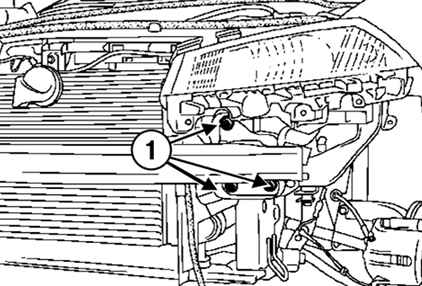

Рис. 2.56. Снятие обводного ролика с помощью специального приспособления: 1 – болты крепления


Открутите болты крепления передней панели кузова (рис. 2.56)
Снимите переднюю панель кузова.
Снимите вал привода правого переднего колеса.

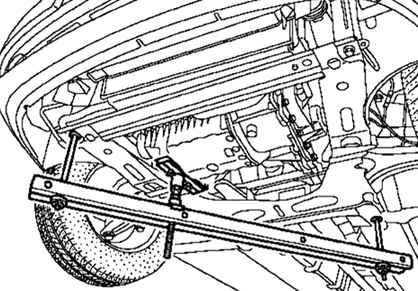

Установка приспособления с крепежными ремнями
Рис. 2.57. Установка приспособления с крепежными ремнями


Установите приспособление (Mot. 1672) с крепежными ремнями (рис. 2.57).

Маркировка опор маятниковой подвески

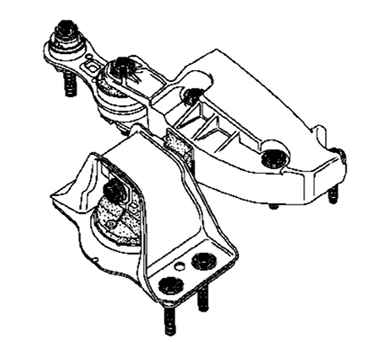

Рис. 2.58. Маркировка опор маятниковой подвески


Отметьте положение опоры маятниковой подвески относительно кузова (рис. 2.58).
Снимите опору маятниковой подвески.

ПРИМЕЧАНИЕ
Примите меры, чтобы не деформировать трубопровод системы кондиционирования воздуха.
Снимите ремень привода вспомогательных агрегатов.

Снятие отводящего воздухопровода воздушного фильтра и блока дроссельной заслонки

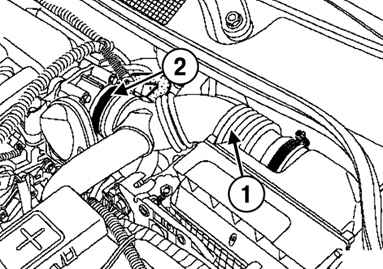

Рис. 2.59. Снятие отводящего воздухопровода воздушного фильтра и блока дроссельной заслонки: 1 – отводящий воздухопровод воздушного фильтра; 2 – блок дроссельной заслонки


Снимите отводящий воздухопровод воздушного фильтра, блок дроссельной заслонки и колодку проводов с подъемной проушины (рис. 2.59).

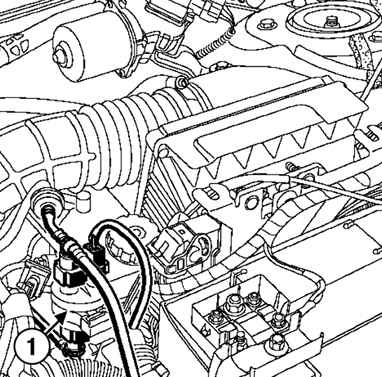

Снятие электромагнитного клапана продувки адсорбера
Рис. 2.60. Снятие электромагнитного клапана продувки адсорбера: 1 – электромагнитный клапан


Снимите электромагнитный клапан продувки адсорбера (рис. 2.60).

Высвобождение водяного электронасоса
Рис. 2.61. Высвобождение водяного электронасоса: 1 – гайка крепления; 2 – водяной электронасос


Отверните гайку, потяните за стойку крепления водяного электронасоса и отведите его в сторону (рис. 2.61).

Снятие пробки отверстия под фиксатор ВМТ

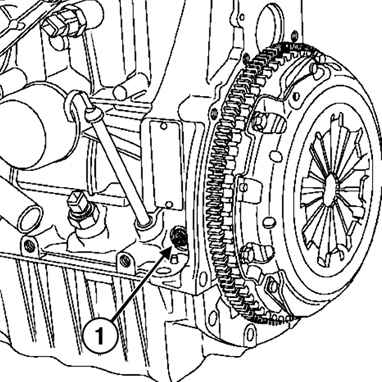

Рис. 2.62. Снятие пробки отверстия под фиксатор ВМТ: 1 – пробка


Выверните пробку из отверстия под фиксатор ВМТ (рис. 2.62).

Заглушки распределительных валов

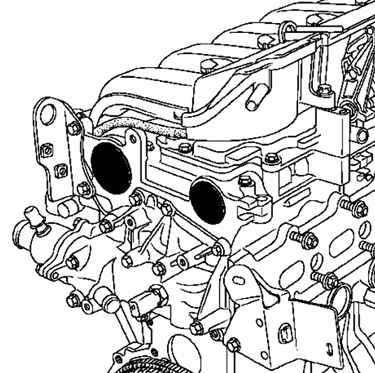

Рис. 2.63. Заглушки распределительных валов


Снимите заглушки распределительных валов (рис. 2.63).
