1.3. Идентификационные номера автомобиля

Процесс непрерывного усовершенствования выпускаемой продукции является отличительной чертой любого поточного производства. При этом, за исключением случаев крупных конструктивных изменений сходящих с конвейера моделей, результаты процесса модификации в руководстве по эксплуатации автомобиля не освещаются. Однако заводом-изготовителем оформляются номерные списки выпускаемых запчастей, ввиду чего особое значение при покупке последних приобретает информация, закодированная в идентификационных номерах автомобиля. Делая заказ на требуемую деталь, старайтесь предоставить продавцу как можно более полную информацию об автомобиле. Обязательно сообщайте название модели, год выпуска, а также номера кузова и силового агрегата.

Расположение идентификационных номеров указано на иллюстрации. В этих номерах зашифрована информация о дате и месте производства автомобиля, его комплектации, типе кузова и др.

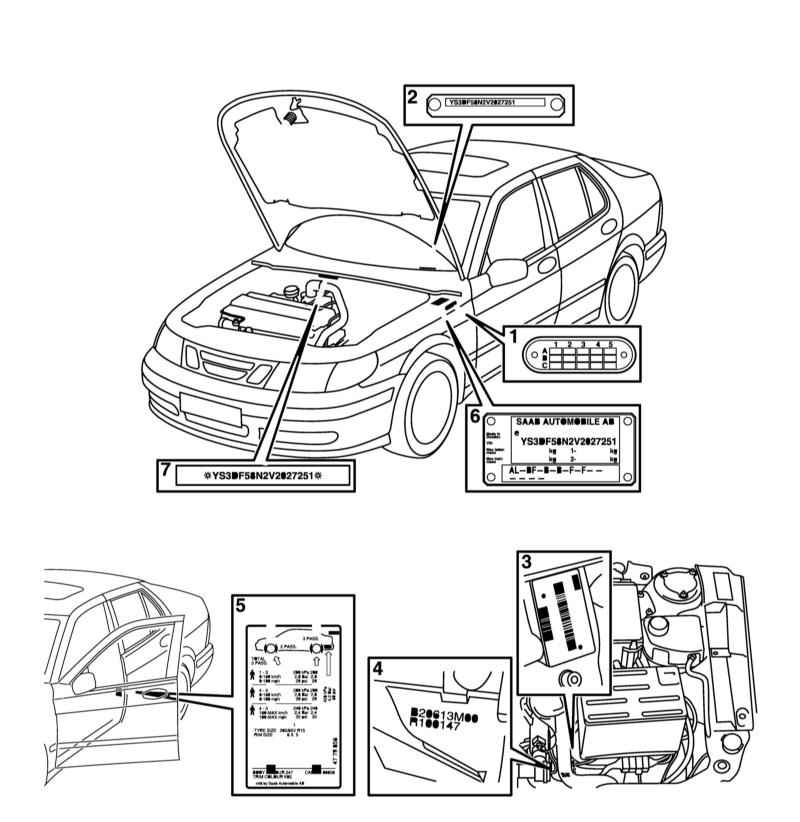

Расположение идентификационных номеров

1 — Табличка для отметок о модификациях (табличка компании)
2 — Номер шасси (VIN) перед ветровым стеклом
3 — Номер коробки передач

4 — Номер двигателя
5 — Шильд с кодами цвета (кузова и отделки салона) и давлением накачки шин
6 — Табличка с номером шасси (VIN)
7 — Номер шасси (VIN) (выбит на кузове)

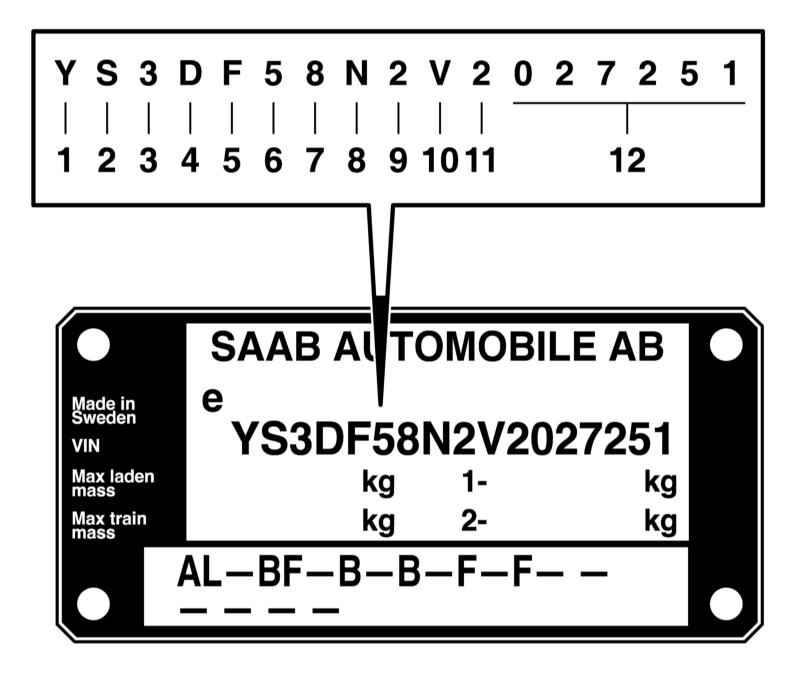

Расшифровка VIN

Номер шасси состоит из двенадцати позиций, назначение которых описано ниже.

Номер шасси (VIN)

1— Географическая область

  • Y – Северная Европа

2 — Страна

  • S – Швеция

3 — Производитель автомобиля

  • 3 – Saab Automobile AB

4 — Производственная линия

  • E – 9-5

5 — Серия модели:

  • A – Saab 9-5 Linear с подушкой безопасности водителя
  • B – Saab 9-5 Linear с подушками безопасности водителя и переднего пассажира
  • C – Saab 9-5 Arc с подушкой безопасности водителя
  • D – Saab 9-5 Arc с подушками безопасности водителя и переднего пассажира
  • E – Saab 9-5 Vector с подушкой безопасности водителя
  • F – Saab 9-5 Vector с подушками безопасности водителя и переднего пассажира
  • G – Saab 9-5 Aero с подушкой безопасности водителя
  • H – Saab 9-5 Aero с подушками безопасности водителя и переднего пассажира

6 — Исполнение кузова:

  • 4 – 4-двepный
  • 5 – 5-двepный

7 — Коробка передач

  • 5 – Ручная 5-cтyпeнчaтaя
  • 8 – Автоматическая 4-cтyпeнчaтaя

8 — Тип двигателя

  • C – 2.0 turbo, B205E
  • E – 2.3 turbo, B235E
  • G – 2.3 turbo, B235R
  • K – 2.0 turbo, B204L
  • Z – 3.0 turbo, B308E

9 — Контрольная цифра

  • 0-9 или X

10 — Год выпуска

  • W – 1998
  • X – 1999
  • Y – 2000
  • 1 – 2001
  • 2 – 2002

11 — Производство:

  • 3 – Тролльхэттан
  • 9 – Тролльхэттан, пробная серия

12 — Производственный номер

  • 000001-999999

Расшифровка номера двигателя

Номер двигателя состоит из 16 символов.

Номер 4-цилиндровых двигателей состоит из двух строк. Расшифровка номера двигателя описана ниже.

1 — Тип двигателя

  • B – Бензиновый
  • D – Дизельный

2-3 — Объём цилиндров

  • 20 – 1.985
  • 23 – 2.290
  • 30 – 2.962

4 — Головка цилиндров

  • 5 – 4-цилиндра в ряд, 2 балансировочных и 2 распределительных вала в головке цилиндров, 4 клапана на каждый цилиндр;
  • 8 – 6 цилиндров в V-образно расположенных двух головках цилиндров; 2 распределительных вала в каждой головке цилиндров, 4 клапана на цилиндр;

5 — Версия

  • I – Впрыск топлива
  • E – Турбированный двигатель с интеркулером и низким сжатием, этап 2
  • F – Турбированный двигатель с интеркулером и низким сжатием, этап 1
  • L – Турбированный двигатель с интеркулером, этап 1
  • R – Турбированный двигатель с интеркулером, этап 2

6 — Сопряжение с моделями

  • C – Saab 9000
  • D – Saab 9-3
  • E – Saab 9-5

7 — Трансмиссия

  • A – АТ
  • M – РКПП

8-9 — Вариант

  • 00 – Основной двигатель
  • 18 – Адаптированный для АТ
  • 19 – С маслоохладителем
  • 20 – С OBD II

10 — Год выпуска (см. поз. 10 в расшифровке VIN)

11-16 — Серийный номер в году выпуска
