2.3.2. Органы управления и оборудование салона

Левый подрулевой переключатель предназначен для управления указателями поворотов, переключения ближнего и дальнего света фар, сигнализации дальним светом, а также для управления темпостатом.

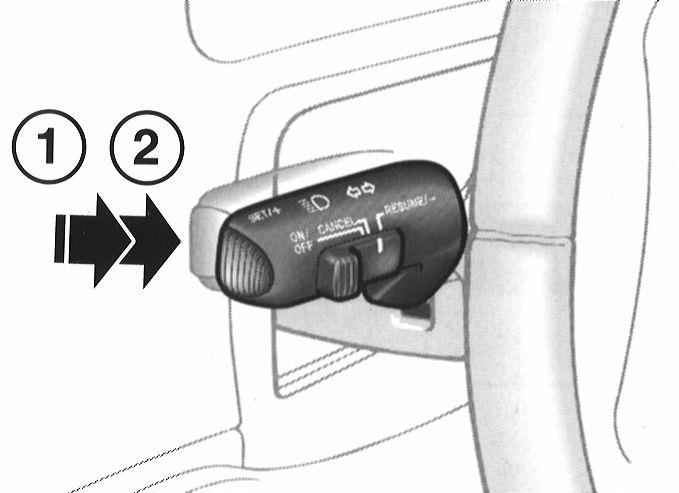

Включение дальнего света фар

1 — Включение дальнего света
2 — Сигнализация дальним светом

Для включения дальнего света фар потяните рычаг на себя до фиксированного положения. При этом загорится К/Л дальнего света фар. Нажмите на рычаг от себя для переключения обратно в режим ближнего света фар.

Для предотвращения разрядки батареи не оставляйте надолго включённые фары при выключенном двигателе.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Автомобиль имеет функцию включения ближнего на 30 с после закрывания двери водителя – это можно использовать для освещения дороги от автомобиля до дома. Для использования этой функции извлеките ключ из замка зажигания, откройте дверь водителя и установите левый подрулевой переключатель в положение «2».
  2. Для подачи сигнала дальним светом фар потяните левый подрулевой переключатель на себя, не доводя его до фиксированного положения. Дальний свет остаётся включённым при удержании рычага, а после отпускании рычаг возвращается в начальное положение.
  3. Для включения указателя левого или правого поворота при включённом зажигании потяните рычаг подрулевого переключателя соответственно вниз или вверх. При этом в комбинации приборов загорается в проблесковом режиме индикатор включения указателя соответствующего поворота. После завершения поворота переключатель автоматически возвращается в нейтральное положение.
  4. При перестроении можно пользоваться указателями перестроения, для включения которых следует слегка потянуть переключатель вверх или вниз, не доводя до упора, и удерживать его в этом положении. После отпускания переключатель автоматически возвратится в исходное (среднее) положение.

Описание управления темпостатом приведено в Разделе Темпостат.

Правый подрулевой переключатель

Во избежание повреждения механизма стеклоочистителей не следует включать их, если очищаемое стекло сухое, а также перемещать их руками. Во избежание повреждения щёток стеклоочистителей не допускайте их контакта с бензином и другими растворителями. Во избежание повреждения насоса стеклоомывателя не используйте его при пустом резервуаре омывающей жидкости. Выключайте датчик дождя при мойке автомобиля, а также при очищении ветрового стекла, чтобы избежать повреждения стеклоочистителей и возможных травм.

Правый подрулевой переключатель предназначен для управления очистителями и омывателями стёкол, функционирование которых возможно только при включённом зажигании.

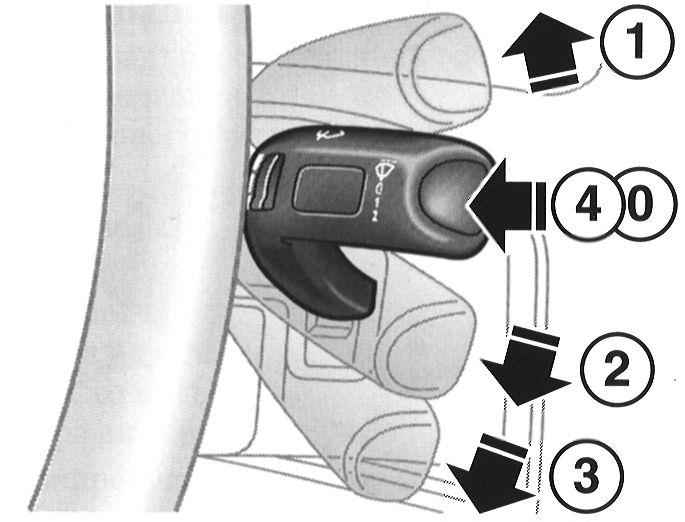

Положения правого подрулевого переключателя

0 — Нейтральное положение
1 — Интервальный режим/включение датчика дождя

2 — Нормальная скорость
3 — Повышенная скорость
4 — Включение омывателя

Перемещая рычаг переключателя вверх и вниз, можно выбирать режимы работы очистителей ветрового стекла и выключать их. Между положениями 0 и 2 есть нефиксированное положение, в котором стеклоочиститель делает одиночный ход. При включении омывателя очистители делают от 3 до 5 ходов в зависимости от продолжительности работы омывателя. Если скорость автомобиля менее 20 км/ч, очистители делают ещё один ход через 9 секунд.

При включённом ближнем свете очистители линз фар включаются при каждом шестом омывании ветрового стекла, либо если прошло более 2 минут после последнего омывания. Если ближний свет выключен, очистители линз фар включаются только при первом омывании ветрового стекла.

Очистители линз фар нельзя включить отдельно.

Для выбора длительности интервалов работы стеклоочистителя, либо для регулировки чувствительности датчика дождя (на моделях с соответствующей комплектацией) предназначен 3-позиционный переключатель (с вертикальным ходом), расположенный на рычаге. В крайнем верхнем положении переключателя интервал/чувствительность максимальные, а в крайне нижнем – минимальные.

При соответствующей комплектации датчик дождя, расположенный на ветровом стекле, около зеркала заднего вида, автоматически управляет очисткой ветрового стекла. В зависимости от количества воды или снега на стекле, датчик производит либо одиночное включение очистителей, либо включает их в непрерывном режиме. При включении датчика дождя (положение «1» правого подрулевого переключателя) очистители делают один контрольный ход. После этого датчик сравнивает количество воды/снега на ветровом стекле с исходным количеством, определённом при контрольном ходе. Очистители делают контрольный ход также и при каждом увеличении чувствительности датчика. Для включения датчика после выключения зажигания следует предварительно перевести правый подрулевой переключатель в нейтральное положение. Датчик дождя дополнительно определяет освещённость и в соответствии с её величиной переключается в ночной либо дневной режим работы. В ночном положении чувствительность датчика автоматически повышается.

Для управления очистителем и омывателем стекла двери задка (модели Универсал) предназначен 3-позиционный (положения «ON», «OFF» и «») переключатель (с горизонтальным ходом), расположенный на рычаге. В положении «ON» очиститель работает в интервальном режиме. В положении «» производится очистка и омывание стекла. После нескольких ходов очиститель останавливается и переходит в интервальный режим работы (если он выбран). Примерно через 15 с после выключения стеклоочистителя он делает ещё одни ход для удаления со стекла возможных остатков жидкости. Между положениями «OFF» и «ON» имеется нефиксированное положение, в котором очиститель делает один ход. Кроме того, интервальная очистка стекла двери задка включается при выбранной передаче заднего хода и установленном в положение «1», «2» или «3» переключателе стеклоочистителей.

Выключатель клаксона

Кнопка включения клаксона встроена в накладку рулевого колеса – нажимайте на неё около обода рулевого колеса.

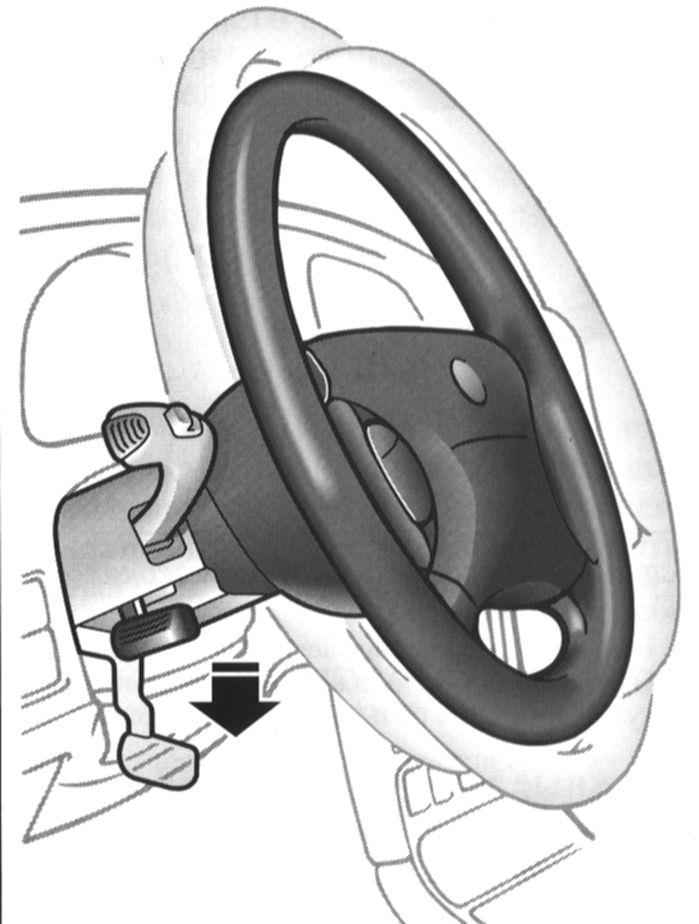

Фиксатор угла наклона рулевой колонки

Рулевую колонку следует отрегулировать таким образом, чтобы рулевое колесо находилось напротив грудной клетки водителя. Положение, при котором рулевое колесо находится напротив лица водителя, является неправильным, поскольку снижает защитные функции передней подушки безопасности водителя.

Не следует регулировать наклон рулевой колонки во время вождения, т.к. при этом может быть утерян контроль над управлением автомобилем.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для изменения угла наклона рулевой колонки полностью отпустите фиксатор (до щелчка), расположенный под ней.
  1. Установите рулевую колонку в требуемое положение и верните фиксатор в исходное положение (до щелчка), чтобы закрепить её. Проверьте надёжность фиксации рулевой колонки, подёргав рулевое колесо вверх-вниз.

Кнопки управления аудиосистемой

Кнопки управления аудиосистемой расположены по бокам от накладки рулевого колеса и предназначены для повышения безопасности использования аудиосистемы при вождении.

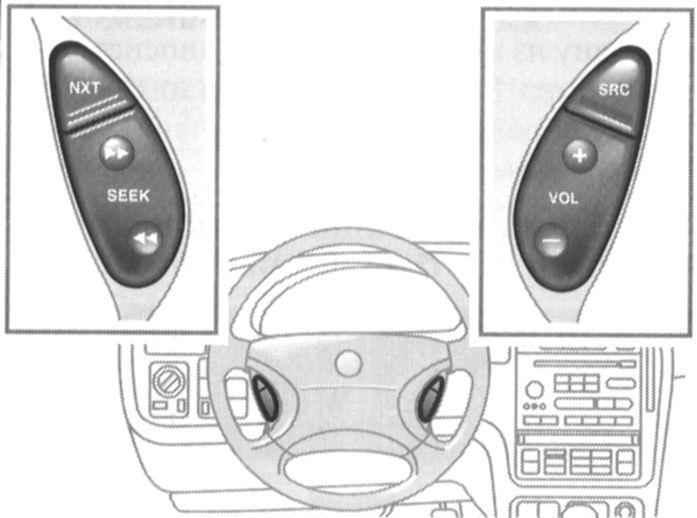

Расположение кнопок управления аудиосистемой на руле

Кнопка с надписью «NEXT» при работе аудиосистемы в режиме радио предназначена для циклического переключения между предустановленными радиостанциями (1 > 2 > … > 6 > 1 > …). При работе аудиосистемы в режиме кассеты при нажатии на данную кнопку меняется направление прокрутки плёнки (проигрывается другая сторона кассеты). При проигрывании CD при многократном нажатии на данную кнопку происходит циклическая смена воспроизводимого диска (1 > 2 > … > 6 > 1 > …).

Кнопка с надписью «SEEK» при работе аудиосистемы в режиме радио используется для автоматического/ручного поиска станций; в режиме кассеты – для поиска фрагмента/перемотки, а в режиме CD – для смены дорожки/ускоренного воспроизведения.

Кнопка с надписью «SRC» при её многократном нажатии циклически переключает режимы работы аудиосистемы (радио > кассета > CD > CD-чейнджер > радио > …).

Кнопка с надписью «VOL» предназначена для регулировки громкости.

Органы управления, расположенные под комбинацией приборов

Органы управления под комбинацией приборов расположены слева (переключатели и регуляторы наружного освещения) и справа (выключатель систем TCS/ESP) от рулевой колонки.

В блоке, расположенном ближе к двери, установлен поворотный переключатель наружного освещения, выключатель задних туманных фонарей и регулятор яркости подсветки приборов.

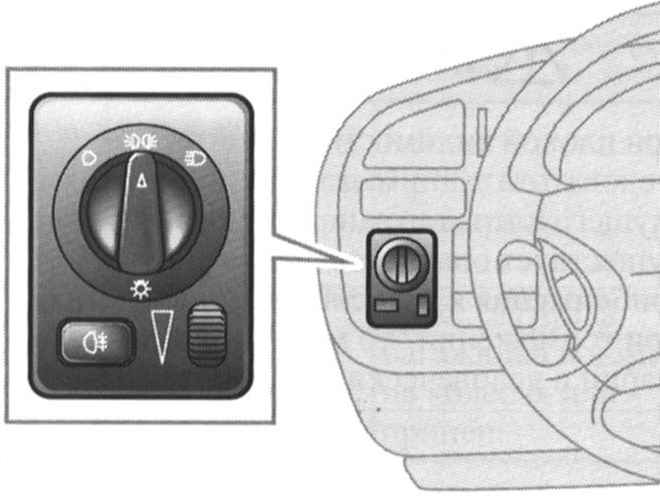

Блок управления наружным освещением

В блоке выключателей, расположенных ближе к рулевой колонке находятся выключатель противотуманных фар и регулятор наклона фар.

Поворотный переключатель наружного освещения имеет 3 положения, обозначенные соответствующими пиктограммами:

Ближний свет фар. При установленном в данное положение переключателе фары включаются/выключаются при соответственно включении/выключении зажигания.

Габаритные огни. При установленном в данное положение переключателе габаритные огни горят независимо от положения ключа в замке зажигания.

Габаритные огни и ближний свет фар – включаются при включении зажигания. При необходимости можно отменить включение наружного освещения при установленном в данное положение переключателе. Для этого следует извлечь предохранитель №35 из главного монтажного блока (см. Главу Бортовое электрооборудование).

Кнопка выключателя заднего туманного фонаря. Задний туманный фонарь включается при условии включения габаритных огней и дальнего света (поворотный переключатель в положении), либо при включённых противотуманных фарах. Включённый задний туманный фонарь гаснет при выключении двигателя и при повторном его запуске не включается.

Яркость подсветки приборов меняется путём вращения колеса регулятора, расположенного слева от выключателя заднего туманного фонаря.

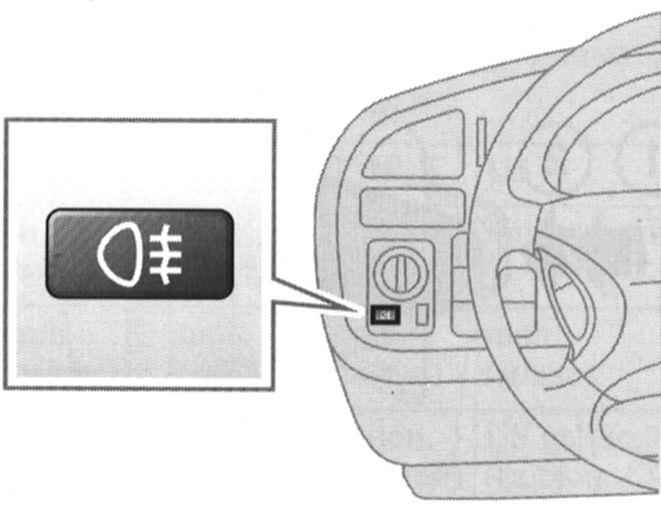

Местоположение выключателя противотуманных фар (при соответствующей комплектации) указано на иллюстрации.

Выключатель противотуманных фар

Регулятор наклона фар устанавливается на некоторые модели и позволяет отрегулировать дальность освещения дороги при различных значениях загрузки автомобиля. Для регулировки наклона фар требуется включить зажигание и установить колесо регулятора в положение, соответствующее загрузке автомобиля (см. Спецификации). Предварительно следует произвести основную регулировку фар.

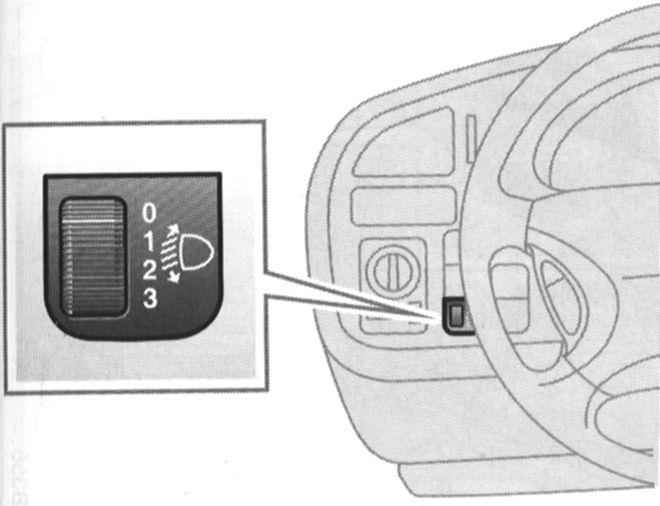

Регулятор наклона фар


Если автомобиль оснащён регулятором наклона фар и системой автоматической регулировки наклона фар, регулировать наклон фар вручную следует только в случае максимальной загрузки автомобиля – установите колесо регулятора в положение « 1».

Выключатель систем ESP/TCS предназначен для принудительного отключения данных систем (при соответствующей комплектации).

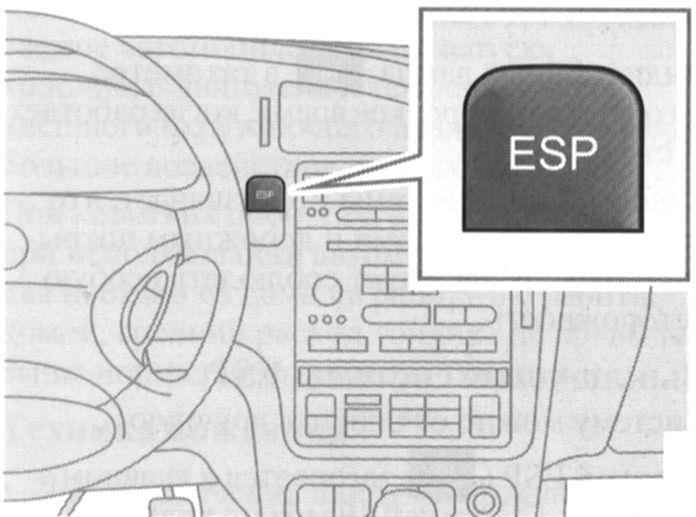

Выключатель систем ESP/TCS

Органы управления и оборудование салона на центральной консоли

На центральной консоли автомобиля находится наибольшее число органов его управления и оборудования салона.

Описание аудиосистемы, многофункционального дисплея и систем отопления и К/В приведено в Части Устройства обеспечения комфорта; выключатель единого замка описан в Разделе Двери и крышка багажника ; органы управления трансмиссией описаны в Разделе Использование автоматической трансмиссии (АТ).

Выключатель аварийной сигнализации

Выключатель аварийной сигнализации со встроенной контрольной лампой работает в любом положении замка зажигания. Для включения аварийной сигнализации нажмите на кнопку выключателя; для выключения – нажмите на кнопку ещё раз. При включённой аварийной сигнализации синхронно со всеми указателями поворотов мигает К/Л, встроенная в выключатель, а при включённом зажигании – и индикаторы указателей поворотов в комбинации приборов. Если аварийная сигнализация работает в течение длительного времени, частота мигания указателей поворотов уменьшается с целью экономии заряда батареи.

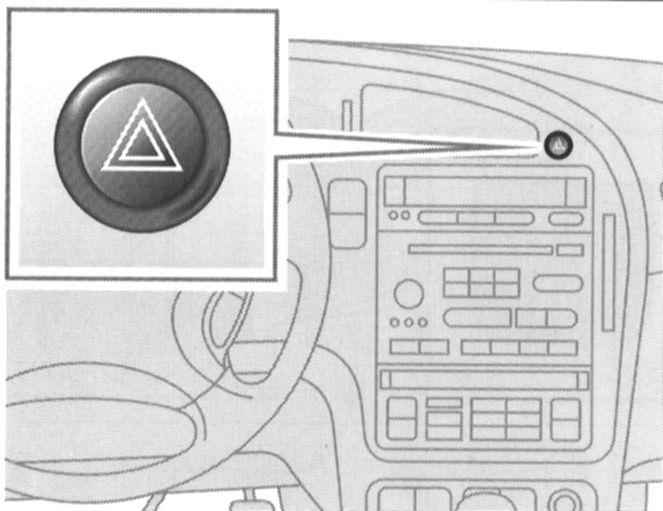

Выключатель аварийной сигнализации

Выключатели-регуляторы подогрева и вентиляции передних сидений

Переключатели подогрева и вентиляции передних предназначены для включения и регулировки интенсивности подогрева и вентиляции подушек и спинок передних сидений. В положении «0» обогрев или вентиляция выключены; при перемещении переключателя вверх интенсивность возрастает.

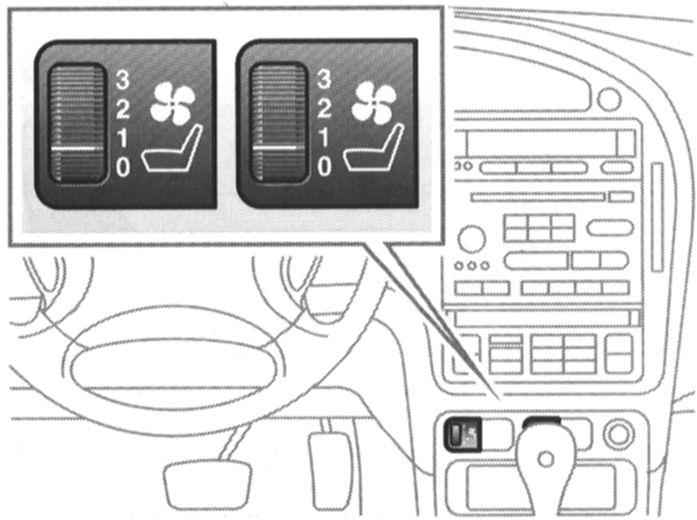

Переключатели вентиляции передних сидений

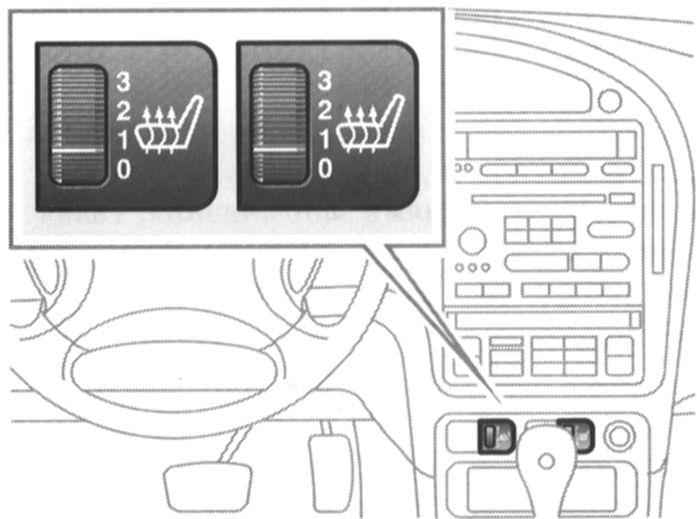

Переключатели подогрева передних сидений

На некоторые модели дополнительно устанавливается подогрев задних сидений, включаемый кнопкой, расположенной на задней стенке центральной консоли.

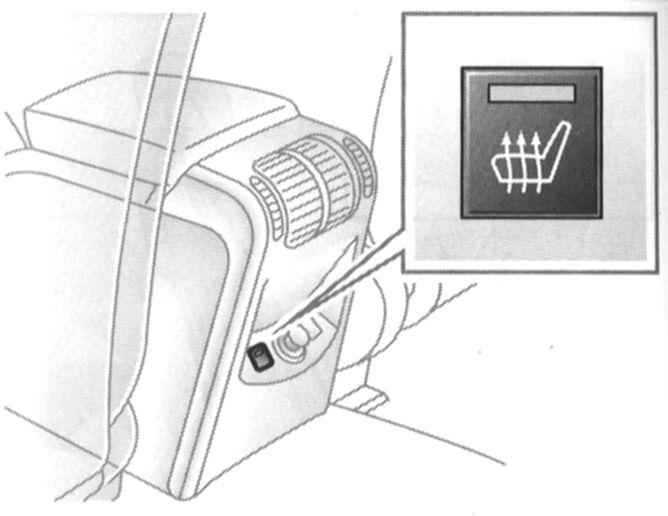

Выключатель подогрева заднего сиденья

Прикуриватели и пепельницы

Не удерживайте прикуриватель нажатым после того, как он готов к использованию, т.к. это может привести к его перегреву; по той же причине прикуриватель следует извлечь из его гнезда, если он автоматически долго не возвращается в исходное положение. Не допускайте общей нагрузки на оба прикуривателя более 240 Вт при использовании их в качестве розеток отбора мощности.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для того чтобы воспользоваться прикуривателем, нажмите на него и отпустите.

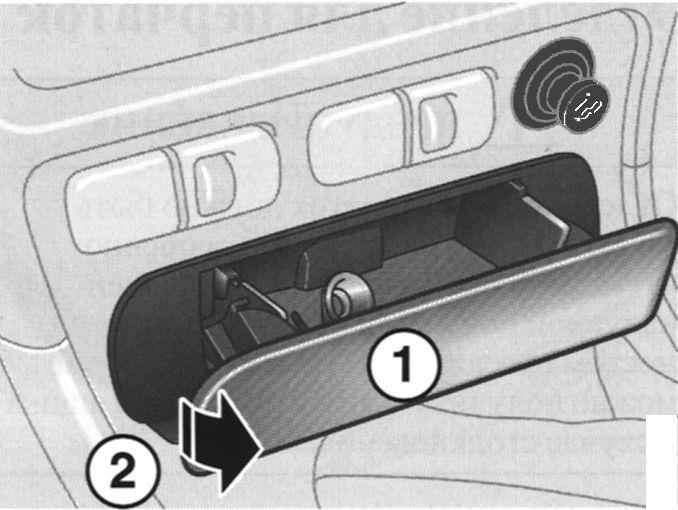

1 — Открывание/закрывание
2 — Извлечение
  1. После того, как прикуриватель нагреется до необходимой температуры, он автоматически вернётся в исходное положение. Дополнительно прикуриватель имеется на задней стенке центральной консоли, рядом с выключателем обогрева заднего сиденья.

Для пользования прикуривателем зажигание должно быть включено.


Не следует использовать пепельницу для хранения каких-либо вещей, т.к. при соприкосновении с ними зажжённых сигарет или спичек может возникнуть пожар.

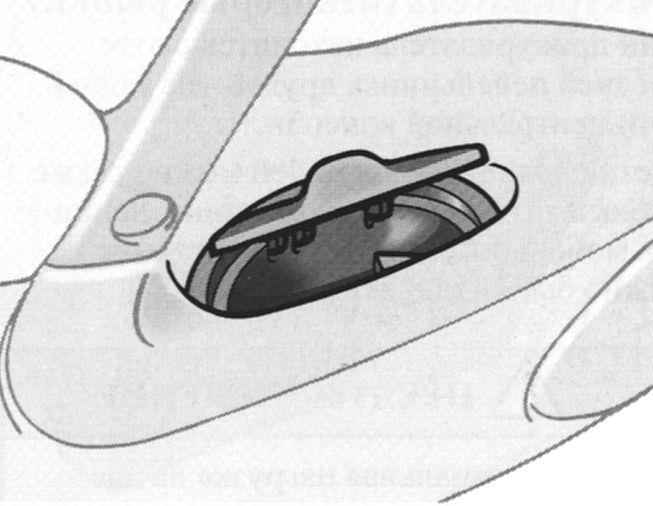

  1. Для пользования передней пепельницей нажмите на её крышку.
  1. Для того чтобы извлечь пепельницу, потяните её вбок. На некоторых моделях пепельницы дополнительно вмонтированы в задние двери.

Выключатель зажигания и блокировки рулевого колеса

Выключатель зажигания и блокировки рулевого колеса, называемый также замком зажигания, расположен в нижней части центральной консоли, между сиденьями.

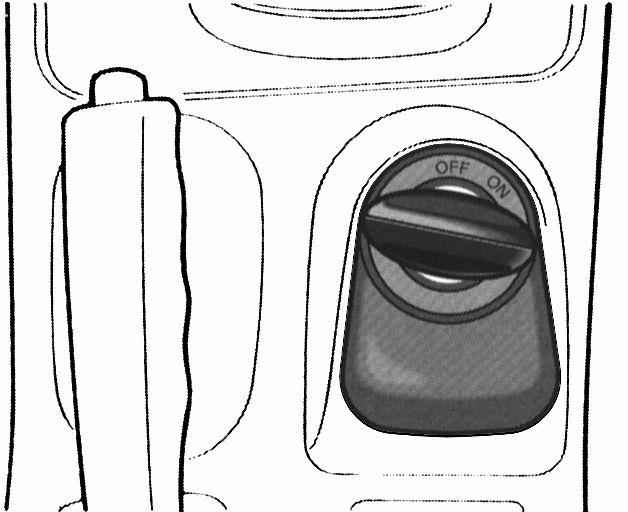

Местоположение замка зажигания

Замок зажигания имеет следующие четыре положения:

LOCK — Данное положение выключателя зажигания используется для блокирования рулевого колеса и извлечения ключа зажигания. В данном положении работают габаритные огни, предупредительные сигналы и освещение салона. Для извлечения ключа из замка зажигания должна быть включена передача заднего хода (модели с РКПП), а на моделях с АТ рычаг селектора должен находиться в положении «P».

OFF — В данном положении разблокировано рулевое колесо и рычаг переключения передач РКПП/рычаг селектора АТ.

ON — Нормальное положение ключа зажигания после запуска двигателя. Перед запуском двигателя при повороте ключа в данное положение следует проверить кратковременное срабатывание контрольных ламп, встроенных в комбинацию приборов (см. Раздел Ключи, замена элемента питания блока ДУ). В данном положении ключа работает всё электрооборудование автомобиля.

Не оставляйте ключ зажигания в положении «OFF» при выключенном двигателе, т.к. при этом происходит быстрая разрядка батареи.

ST (START) — Используется для запуска двигателя. При удерживании ключа зажигания в данном положении стартёр будет прокручивать двигатель. Во время работы стартёра некоторые электрические компоненты отключатся, облегчая запуск двигателя. После отпускания ключ возвращается в положение «ON».

Не поворачивайте ключ зажигания в положение LOCK или ACC при движении автомобиля, т.к. это может привести к потере управляемости автомобилем и нарушению функционирования тормозов.

Чашкодержатели и вещевой ящик в центральной консоли

Не следует пользоваться подстаканником во время движения автомобиля, т.к. при аварии или резком торможении установленные в подстаканники предметы могут явиться причиной травмы водителя и пассажиров. Тем более не следует ставить в подстаканники не закрытые ёмкости с горячими жидкостями при движении автомобиля, т.к. при возможном разбрызгивании жидкости водитель может обжечься и потерять управление автомобилем.

Вещевой ящик, расположенный в консоли между сиденьями имеет встроенный чашкодержатель. Для открывания ящика потяните вперёд за заднюю сторону его крышки.

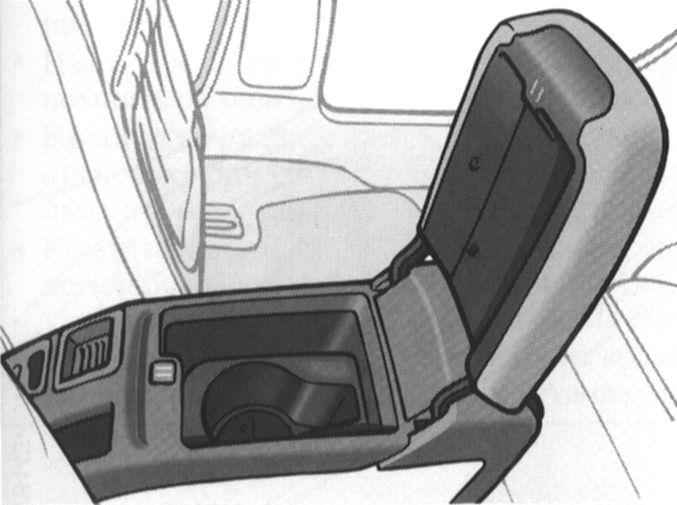

Доступ в вещевой ящик

Дополнительные чашкодержатели расположены на передней и задней части центральной консоли.

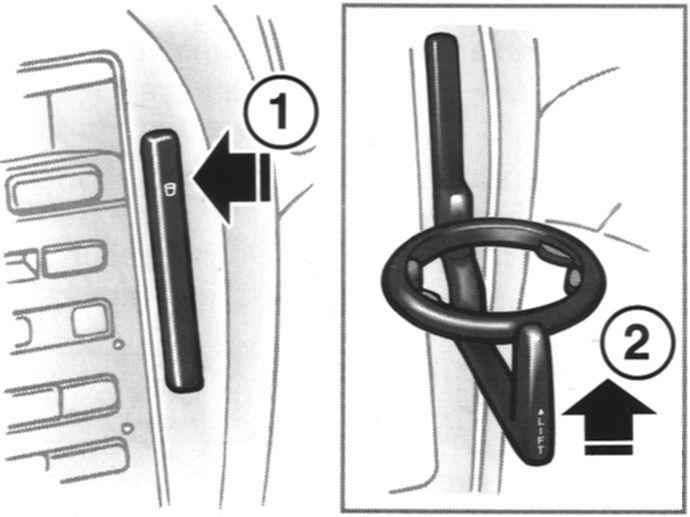

Чашкодержатель в передней части центральной консоли

1 — Открывание (нажать)
2 — Закрывание (поднять)

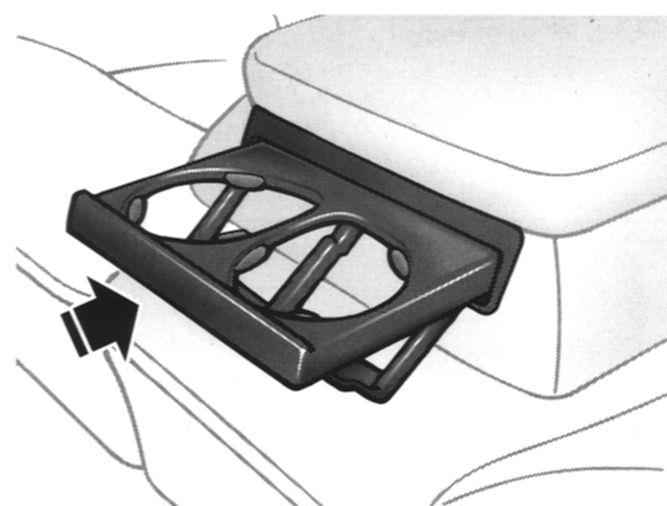

Чашкодержатель в задней части центральной консоли

Органы управления и оборудование салона, расположенное на потолке

Выключатели внутреннего освещения

В состав приборов внутреннего освещения всходят передний и задний салонные светильники, подсветка зеркал, встроенных в солнечные козырьки, светильники в ножных колодцах (спереди, светильники в дверях), а также светильник в багажном отделении.

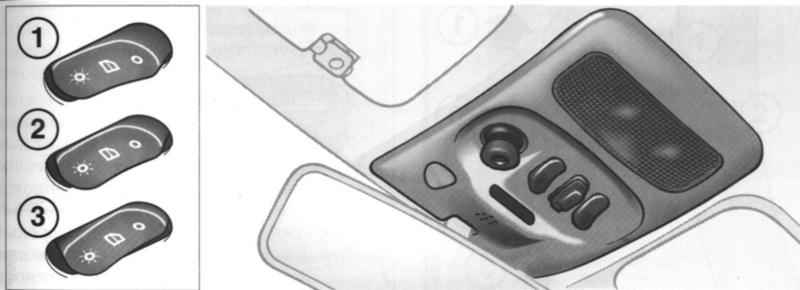

Выключатели и передний салонный светильник

1/3 — Внутреннее освещение включено/выключено независимо от положения дверей
2 — Внутреннее освещение включено только при открытой двери

Каждая лампа для чтения имеет собственный переключатель.

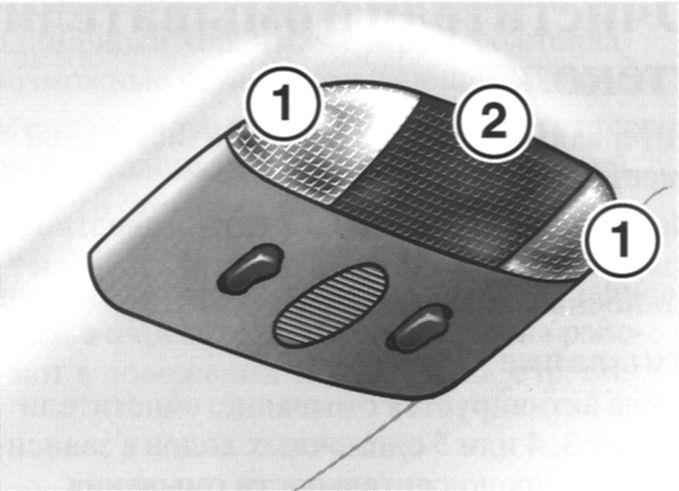

Задний салонный светильник

1 — Лампы для чтения
2 — Освещение салона

Режим работы внутреннего освещения устанавливается при помощи переключателя, расположенного рядом с передним салонным светильником, справа. В среднем положении переключателя внутреннее освещение включается:

  • Когда автомобиль отпирается снаружи;
  • При открывании одной из дверей;
  • При извлечении ключа из замка зажигания.

Освещение гаснет спустя 30 с после закрывания дверей, либо при повороте ключа зажигания в положение «ON». Если дверь оставлена открытой при выключенном зажигании, внутреннее освещение гаснет спустя 20 минут.

Переключатель управления крышкой верхнего люка

Переключатель управления крышкой верхнего люка расположен рядом с передним салонным светильником, в центре. Описание переключателя приведено в Разделе Верхний люк.

Солнцезащитные козырьки и косметические зеркала

Двойные солнцезащитные козырьки расположены над ветровым стеклом, на потолке слева и справа и предназначены для предотвращения ослепления прямыми солнечными лучами. Козырьки оснащены косметическими зеркалами (на внутренней стороне) с подсветкой, включающейся при откидывании зеркала.

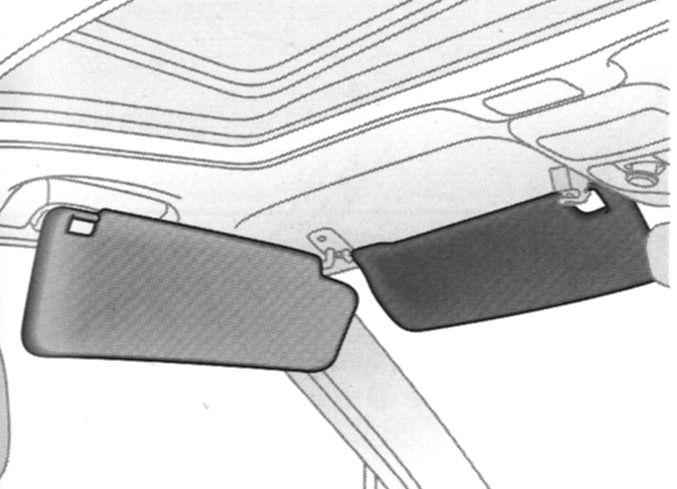

Солнечные козырьки и косметическое зеркало

Внутреннее зеркало заднего вида

Перед поездкой следует отрегулировать внутреннее зеркало заднего вида, поворачивая его так, чтобы в его центре был виден центр заднего стекла. При этом зеркало должно находиться в нормальном режиме.

Для переключения между ночным и дневным режимами перемещайте рычаг, расположенный сзади зеркала, соответственно к себе или от себя.

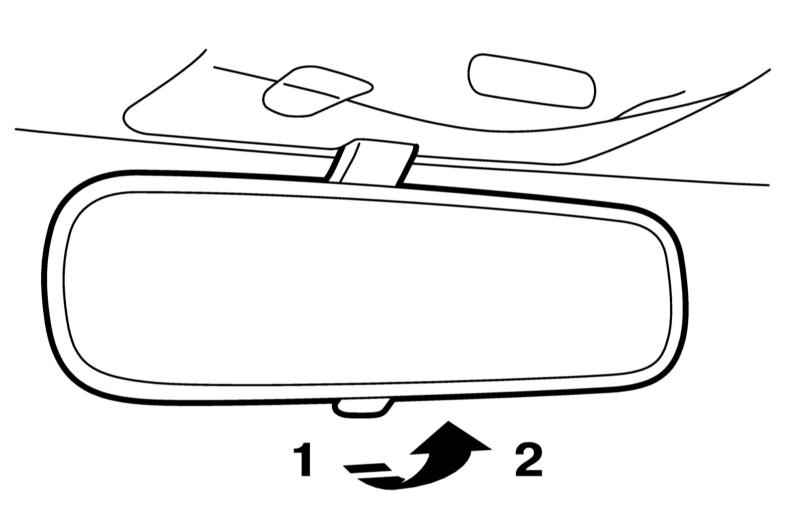

Переключение режимов зеркала заднего вида

1 — Нормальное положение
2 — Противоослепляющее положение

На моделях, оснащённых зеркалом заднего вида с возможностью автоматического затемнения, для переключения между дневным и автоматическим режимами служит кнопка, расположенная на его передней панели.

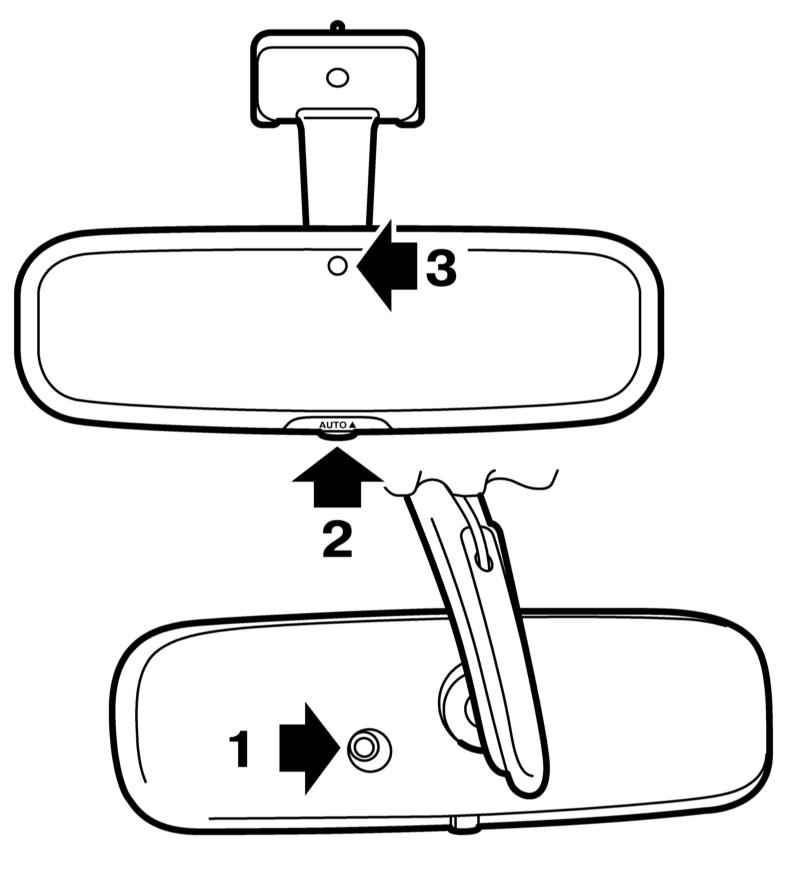

Зеркало заднего вида с автоматическим затемнением

1 — Датчик освещённости спереди
2 — Выключатель автоматического затенения
3 — Датчик освещённости сзади

Зеркало с автоматическим затенением имеет два датчика освещённости: один направлен вперёд, а дугой – назад. Когда направленный вперёд датчик определяет снижение естественного освещения, включается ночной режим (при условии включённого автоматического режима). То же происходит при попадании на зеркало яркого света фар идущего сзади автомобиля. Включение ночного режима происходит постепенно. При исчезновении яркого света сзади, а также при увеличении яркости естественного освещения зеркало автоматически переключается в дневной режим.

При включении передачи заднего хода автоматический режим отключается, и зеркало работает в дневном режиме. При буксировке высокого прицепа автоматический режим также можно выключить, т.к. прицеп будет заслонять обзор датчика, обращённого назад.

Переключатели, расположенные на дверях

В каждой двери находятся переключатели управления стеклоподъёмниками (см. Раздел Стёкла дверей). Помимо того в двери водителя расположены выключатели открывания лючка заливной горловины топливного бака и крышки багажника/двери задка (см. Раздел Двери и крышка багажника), а также блок управления наружными зеркалами.

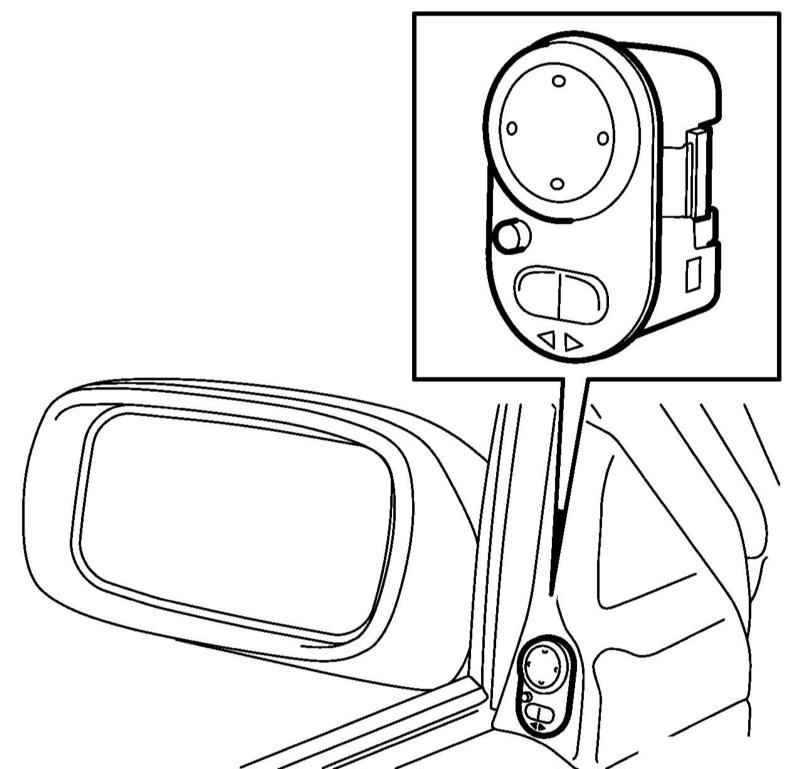

Блок управления наружными зеркалами

В блоке управления наружными зеркалами заднего вида имеется переключатель между левым и правым зеркалом, круглый переключатель регулировки положения выбранного зеркала. Дополнительно имеется кнопка наклона правого зеркала при движении задним ходом. Для наклона правого зеркала выберите передачу заднего хода и нажмите эту кнопку. При выключении передачи заднего хода правое зеркало автоматически возвращается в исходное положение.

На моделях, оборудованных памятью положения сиденья водителя, положение зеркал заносится в память одновременно с запоминанием положения сиденья.

Обогрев наружных зеркал включается одновременно с обогревом заднего стекла (см. Раздел Система автоматического отопления и кондиционирования воздуха (ACC)).

Отражатель зеркала можно поправлять также и вручную, осторожно нажимая на него в нужном направлении.

Наружные зеркала можно складывать к двери, если требуется проехать или припарковаться в узком месте.

Вещевые ящики

Помимо вещевого ящика, расположенного в центральной, салон автомобиля оборудован вещевыми ящиками, напротив сиденья переднего пассажира, расположенными под ручками дверей и в подлокотнике заднего сиденья.

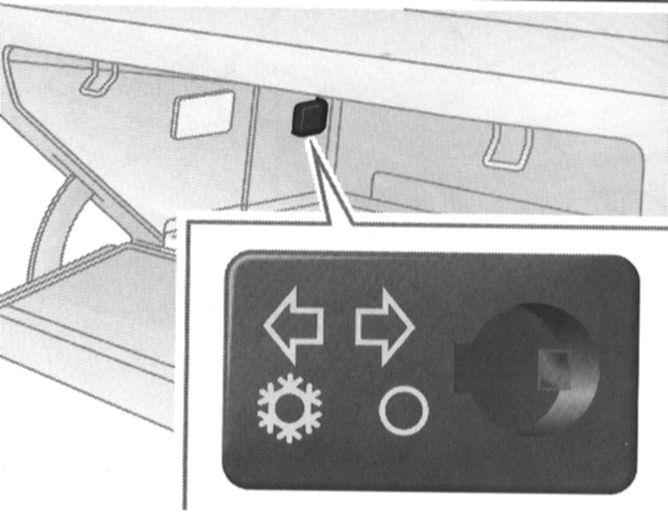

Вещевой ящик с заслонкой подачи холодного воздуха

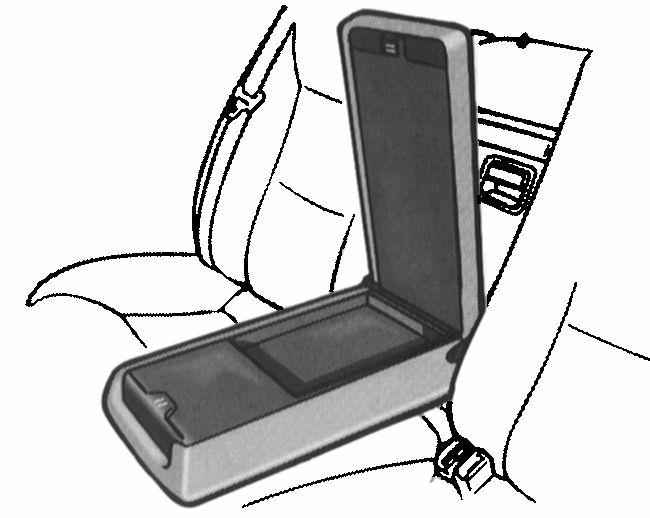

Вещевой ящик в подлокотнике заднего сиденья

Дополнительно имеются карманы на передней части подушек передних сидений, на задней части спинок передних сидений, а также на стойках кузова, у спинок передних сидений.

В вещевой ящик, расположенный напротив сиденья переднего пассажира можно подавать холодный воздух, например, для охлаждения хранящихся в ящике напитков – потяните заслонку на себя.
