4.3. Проверка двигателя с помощью вакуумметра

Используя вакуумметр, можно получить информацию о состоянии двигателя и определить, что пробита прокладка головки блока цилиндров, повреждена система питания, повреждены поршневые кольца, неправильно отрегулирована система впрыска топлива, повреждены клапаны и т.д. К сожалению, показания вакуумметра можно неправильно интерпретировать, поэтому эти измерения следует использовать в сочетании с другими методами проверки двигателя. Для правильного определения важны как абсолютное значение показаний вакуумметра, так и скорость их изменения.

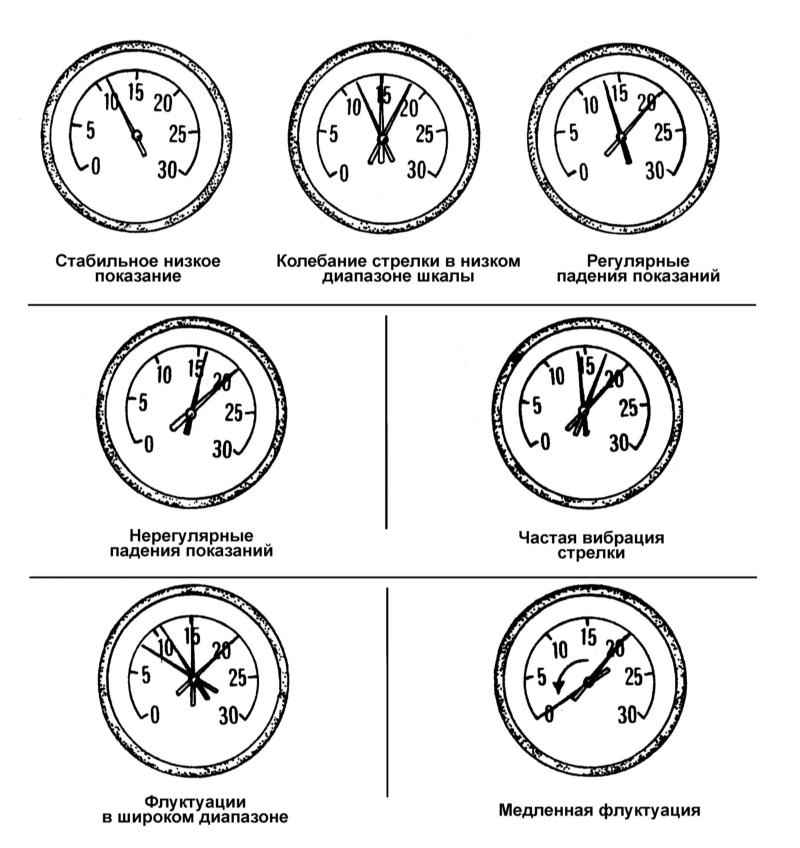

Варианты показаний вакуумметра при диагностике неисправностей двигателя


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подсоедините вакуумметр к впускному трубопроводу. Запустите и прогрейте двигатель до нормальной рабочей температуры.
  2. Считайте показания вакуумметра.
    • Если двигатель находится в нормальном состоянии, показания вакуумметра должны быть постоянными и составлять 430 - 560 мм рт. ст.
    • Низкие постоянные показания вакуумметра свидетельствуют о повреждении прокладки между впускным трубопроводом и корпусом дросселя, повреждении вакуумного шланга, неправильно установленном моменте зажигания или неправильно установленных фазах газораспределения.
    • Если показания вакуумметра ниже нормы на 80 - 200 мм рт. ст. и колеблются, то, возможно, повреждена прокладка впускного трубопровода вблизи входного отверстия или неисправен инжектор.
    • Если показания постоянно падают на 50 - 100 мм рт. ст. относительно стабильного значения, то, возможно, повреждены клапаны. В этом случае необходимо измерить компрессию в цилиндрах двигателя (см. Раздел Проверка компрессионного давления).
    • Если показания падают, но не регулярно, то, возможно, заклинивает клапан или происходит сбой в зажигании.
    • Если при постоянных оборотах холостого хода показания быстро колеблются с амплитудой около 100 мм рт. ст., а из выхлопной трубы идёт дым, возможно, повреждены направляющие втулки клапанов.
    • Если показания быстро колеблются при увеличении оборотов холостого хода, то, возможно, повреждена прокладка впускного трубопровода или прокладка головки блока цилиндров, ослаблены пружины клапанов, обгорели клапаны или происходит сбой в зажигании.
    • Небольшие колебания около 25 мм рт. ст. обычно связаны со сбоями в системе зажигания.
    • Если показания сильно колеблются, то, возможно, повреждена прокладка головки блока цилиндров или цилиндр.
    • Если стрелка медленно движется в широких пределах значений, то, возможно, засорена система управляемой вентиляции картера, повреждена прокладка впускного трубопровода или прокладка между корпусом дроссельной заслонки и трубопроводом.
  3. Проверьте, насколько быстро восстанавливаются показания вакуумметра после резкого и полного открывания дроссельной заслонки и её возврата в исходное положение. Если двигатель находится в нормальном состоянии, показания падают почти до нуля, затем возрастают примерно на 130 мм рт. ст. выше нормы и снова уменьшаются до прежних значений при постоянных оборотах холостого хода. Если показания восстанавливаются медленно и проходят через максимум после закрывания дроссельной заслонки, то, возможно, повреждены поршневые кольца. Если имеется длительная задержка, то, возможно, засорена система выпуска ОГ.
