5.2.4. Снятие и установка вентилятора отопителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите режим циркуляции и выключите зажигание.
  2. Снимите рычаги стеклоочистителей и резиновые уплотнения с их шпинделей.
  3. Отсоедините от центра переборки двигательного отсека её уплотнение.

Боковые фиксаторы не снимайте.

  1. Снимите обтекатель ветрового стекла. Для отсоединения обтекателя от стекла потяните обтекатель вперёд.
  2. Высвободите водозащитный экран из фиксаторов и снимите его.
  3. Выверните 4 болта крепления механизма стеклоочистителей и снимите его, разъединив разъём.

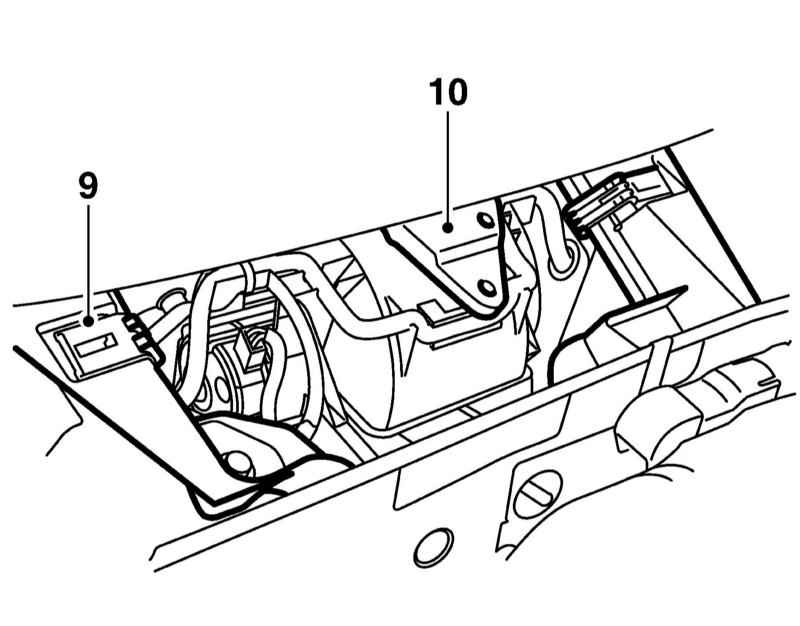

  1. Отдайте 2 гайки на переднем краю рамки вкруг вентилятора отопителя, высвободите её из двух фиксаторов и снимите её (9 на иллюстрации).
  1. Выверните 3 болта и снимите кронштейн рычагов стеклоочистителей (10 на иллюстрации), расположенный над вентилятором отопителя.

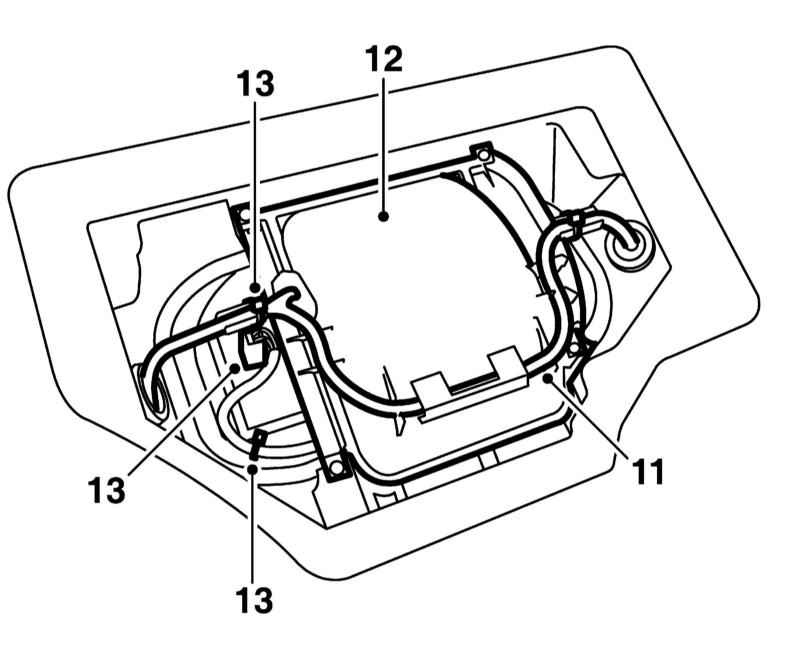

  1. Отсоедините жгут электропроводки от крышки вентилятора (11 на иллюстрации), выверните 4 болта и снимите крышку (12).
  1. Приподнимите вентилятор отопителя, разъедините его разъём и разрежьте кабельные стяжки его электропроводки (13 на иллюстрации).
  2. Вытяните вентилятор вбок.
  3. Установка производится в обратном порядке.
