17.15. Снятие и установка на место тяги и мотора стеклоочистителя ветрового стекла, стекла двери задка и линз главных фар
|
Во избежание риска случайного короткого
замыкания, отсоедините отрицательный провод батареи и сдвиньте его в сторону
от клеммы. Лишь после этого приступайте к работе.
|
Мотор и тяга
стеклоочистителя ветрового стекла
Снятие
|
|
1. Снимите оба рычага стеклоочистителя (Раздел
Снятие и установка на место рычагов стеклоочистителей
ветрового стекла, стекла двери задка и главных фар).
2. Снимите резиновые уплотнительные втулки или пластиковые влагозащитные
крышки (в зависимости от того, что установлено) с вала шпинделя.
3. На поздних моделях снимите пластиковую отделочную модель с нижнего
края ветрового стекла путем извлечения фиксаторов в виде зажимных
шпилек и снятия крышек с обоих сторон петлевого края капота. Осторожно
извлеките нижний край уплотнительной полосы ветрового стекла и сдвинув,
снимите отделочную панель.
4. Доступ к мотору и тяге стеклоочистителя может быть обеспечен путем
снятия ложной панели переборки и крышки; отдайте два крепежных винта
с каждой стороны и снимите панель (Раздел
Снятие,
разделение и установка на место двигателя и трансмиссии).
5. Отсоедините электрические разъемы кабелей от мотора стеклоочистителя
- промаркируйте их для облегчения последующей установки.
|

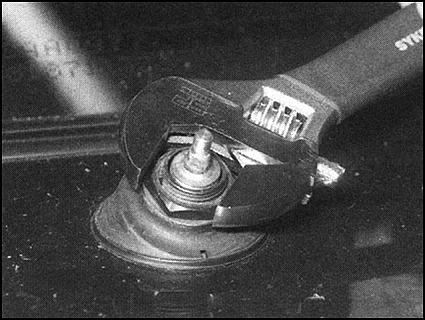

| 6. С помощью гаечного ключа ослабьте и снимите
гайки приводного шпинделя стеклоочистителя. Обратите внимание, что
на поздних моделях приводные шпиндели стеклоочистителя оснащены удлинениями
валов, которые закреплены на кузове отдельными болтами.
|
|

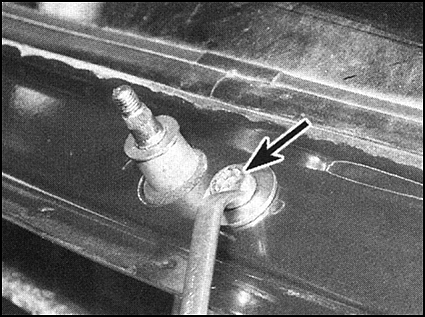

| 7. Отдайте четыре крепежных болта сборки мотора стеклоочистителя.
|
|

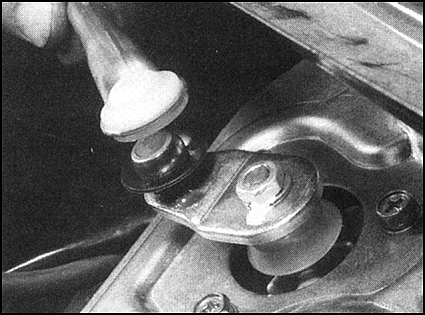

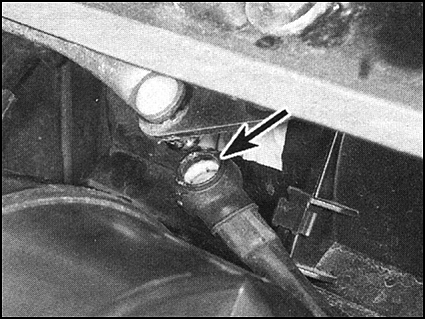

| 8. Пользуясь в качестве рычага отверткой, отсоедините
шток тяги от шарового шарнира вала удлинения левого стеклоочистителя.
Снимите другой конец штока тяги с шарового шарнира приводного рычага
сборки мотора стеклоочистителя.
|
|

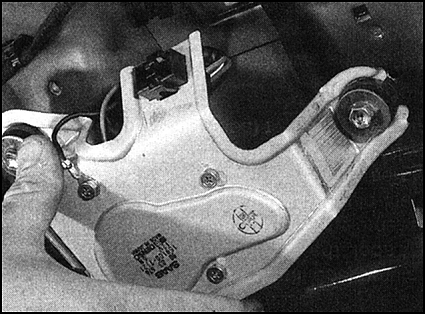

9. Снимите сборку мотора и шток тяги левого
стеклоочистителя. Запомните положение рычага привода стеклоочистителя
в исходном состоянии, для облегчения последующей сборки.
10. Шток тяги правого стеклоочистителя может быть снят аналогичным
образом. Обратите внимание, что на поздних моделях установлены валы
удлинений приводных шпинделей и между двумя удлинениями валов устанавливается
скоба. Перед тем как валы удлинений могут быть отболчены, эта скоба
должна быть снята путем вывинчивания сквозного болта.
|
|
Установка на
место
Установка мотора и тяги стеклоочистителя на место осуществляется в порядке, обратном
порядку снятия; проследите за тем, чтобы приводной рычаг мотора стеклоочистителя
в исходном положении, оказался в том же положении, что и перед сборкой, лишь за
тем приступайте к подсоединению штока тяги.
Мотор стеклоочистителя
стекла двери задка
Снятие
Установка на
место
Установка сборки мотора стеклоочистителя двери задка на место осуществляется в

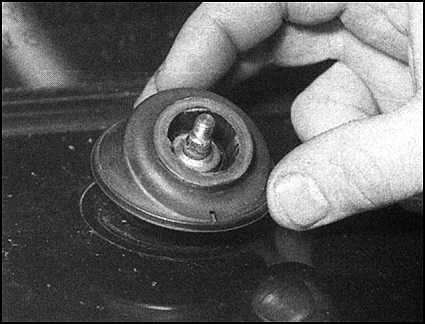

порядке, обратном порядку снятия. Проследите за тем, чтобы три демпферных резиновых
втулки были установлены на место правильным образом, затем затяните крепежные
болты.
Мотор стеклоочистителя
главных фар
На ранних моделях установлены однорефлекторные блоки главных фар, сборка мотора
стеклоочистителя приболчена к нижней части блока фары.
На поздних моделях установлены двухрефлекторные блоки главных фар и сборка мотора
стеклоочистителя приболчена к кузову непосредственно под блоком фары.
|
