9.3. Снятие, проверка и установка на место высоковольтной катушки зажигания (системы с датчиком Холла)

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

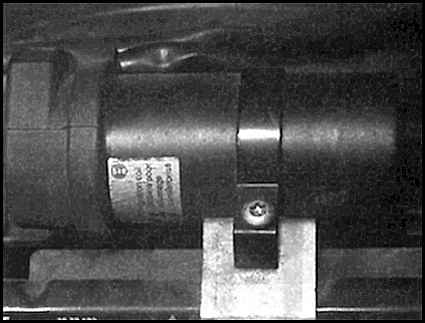

1. Катушка зажигания расположена в двигательном отсеке на передней балке над радиатором. Скатайте назад резиновую пылезащитную крышку и отсоедините высоковольтный провод.
2. Произведите маркировку положения низковольтных проводов, затем отсоедините их от клемм на катушке.
3. Отдайте крепежные болты и снимите катушку с балки.

Проверка

Проверка катушки зажигания осуществляется путем измерения проводимости первичной и вторичной обмоток катушки с помощью тестера (первичная обмотка: между положительной и отрицательной низковольтными клеммами, вторичная обмотка: между низковольтной положительной клеммой и клеммой высоковольтного провода). Сравните полученные результаты со значениями, приведенными в Спецификациях в начале данной Главы. Сопротивление обмоток катушки в незначительной степени зависит от изменения температуры.

Установка на место

Установка на место осуществляется в порядке, обратном порядку снятия, при этом удостоверьтесь, что установочный зажим и сама катушка тщательно очищены, а контакты проводов правильно установлены.
