4. Двигатель

Спецификации

Общие параметры

Модели без турбокомпрессора

Модель двигателя EJ20J (вып. 98-00), EJ20J2 (вып. 98-01)
Тип двигателя 4-цилиндровый, 4-тактный,
оппозитный бензиновый двигатель OHC,
с водяным охлаждением
Мощность, кВт (л.с.) при об/мин
EJ20J 90 (122), при 5600
EJ20J2 92 (125), при 5600
Рабочий объем 1994 см3
Диаметр цилиндров 92.0 мм
Ход поршней 75.0 мм
Степень сжатия
J20J 9.7 : 1
J20J2 10 : 1
Давление компрессии, Бар 9.8-13.0
Порядок зажигания 1-3-2-4
Модели с турбокомпрессором
Модель двигателя EJ20, EJ205
Тип двигателя 4-цилиндровый, 4-тактный,
оппозитный бензиновый двигатель DOHC
с турбокомпрессором. Охлаждение – водяное
Мощность, кВт (л.с.) при об/мин
EJ20 130 (177), при 5600
EJ205 125 (170), при 5600
Рабочий объем 1994 см3
Диаметр цилиндров 92.0 мм
Ход поршней 75.0 мм
Степень сжатия
EJ20 8.0 : 1
EJ205 8.5 : 1
Давление компрессии, Бар 8.5-11.7
Порядок зажигания 1-3-2-4
Крутящий момент, Нм/(об/мин)
Двигатели без турбонаддува 164/(4400)
Двигатели с турбонаддувом 260/(3600)

Модели с турбокомпрессором

Модель двигателя EJ20, EJ205
Тип двигателя 4-цилиндровый, 4-тактный,
оппозитный бензиновый двигатель DOHC
с турбокомпрессором. Охлаждение – водяное
Мощность, кВт (л.с.) при об/мин
EJ20 130 (177), при 5600
EJ205 125 (170), при 5600
Рабочий объем 1994 см3
Диаметр цилиндров 92.0 мм
Ход поршней 75.0 мм
Степень сжатия
EJ20 8.0 : 1
EJ205 8.5 : 1
Давление компрессии, Бар 8.5-11.7
Порядок зажигания 1-3-2-4
Крутящий момент, Нм/(об/мин)
Двигатели без турбонаддува 164/(4400)
Двигатели с турбонаддувом 260/(3600)

Регулировки

Клапанный зазор на холодном двигателе
Впускные 0.20±0.02 мм
Выпускные 0.25±0.02 мм
Давление масла, бар 3.0 на 5000 об/мин
Обороты холостого хода, в мин
Модели без турбонаддува
Модели с РКПП 650 ± 100
Модели с АТ 670 ± 100
Модели с турбонаддувом 700 ± 100

Максимальная допустимая глубина разрежения во впускном трубопроводе на холостых оборотах, кПа
Двигатели без турбонаддува 69.3
Двигатели с турбонаддувом 66.7
Давление клапана крышки радиатора, бар
Модели с двигателями EJ20J 0.8-1.0
Остальные модели 0.95-1.25
Температура открывания термостата 76-80°С
Прогиб ремня генератора/гидроусилителя руля 9-11 мм
Прогиб ремня кондиционера воздуха 9-10 мм

Распределительные валы
Предельная допустимая величина прогиба, мм
Двигатели SOHC 0.025
Двигатели DOHC 0.020
Рабочий зазор в подшипниках, мм
Двигатели SOHC
Номинальное значение 0.055 ÷ 0.090
Предельное допустимое значение 0.10
Двигатели DOHC
Номинальное значение 0.037 ÷ 0.072
Предельное допустимое значение 0.10
Диаметр шеек, мм
Двигатели SOHC 31.928 ÷ 31.945
Двигатели DOHC
Передняя шейка 37.946 ÷ 37.963
Центральная и задняя шейки 29.946 ÷ 29.963
Внутренний диаметр подшипников опор распределительного вала

Двигатели SOHC, мм 32.000 ÷ 32.018
Высота кулачков (Н), мм
Двигатели SOHC
Номинальное значение
Впускные 39.646 ÷ 39.746
Предельная допустимая величина износа 0.15
Двигатели DOHC
Номинальное значение
Впускной распределительный вал 44.75 ÷ 44.85
Выпускной распределительный вал 44.60 ÷ 44.70
Предельная допустимая величина износа
Впускной распределительный вал 42.20
Выпускной распределительный вал 42.25

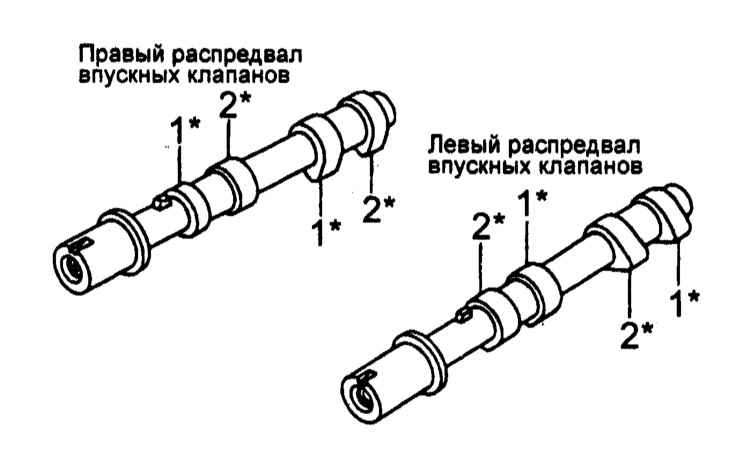

Схема расположения кулачков впускных распределительных валов левой и правой головок цилиндров на двигателях DOHC

Осевой люфт распределительного вала, мм
Двигатели SOHC
Номинальное значение 0.03 ÷ 0.09
Предельное допустимое значение 0.11
Двигатели DOHC
Номинальное значение 0.015 ÷ 0.07
Предельное допустимое значение 0.1

Коромысла привода клапанов (двигатели SOHC)

Величина зазора посадки коромысел на оси, мм
Номинальное значение 0.020 ÷ 0.081
Предельное допустимое значение 0.10

Головка цилиндров и клапанный механизм

Литье головки
Предельная допустимая неплоскостность
сопрягаемой поверхности, мм
0.05
Припуск на шлифовку, мм 0.1
Стандартная высота, мм
Двигатели SOHC 98.3
Двигатели DOHC 127.5

Седла клапанов

Ширина рабочей фаски седла впускного клапана
Двигатели SOHC
Номинальное значение 1.0
Предельное допустимое значение 1.7
Двигатели DOHC
Номинальное значение 1.0
Предельное допустимое значение 1.7
Ширина рабочей фаски седла выпускного клапана
Двигатели SOHC
Номинальное значение 1.4
Предельное допустимое значение 2.1
Двигатели DOHC
Номинальное значение 1.5
Предельное допустимое значение 2.2

Направляющие втулки

Величина зазора посадки стержней клапанов в направляющих втулках, мм

Все двигатели
Номинальное значение
Выпускные клапаны 0.040 ÷ 0.067
Выпускные клапаны 0.040 ÷ 0.067
Предельное допустимое значение 0.15

Внутренний диаметр направляющей втулки клапана, мм

Двигатели SOHC 6.000 ÷ 6.012
Двигатели DOHC 6.000 ÷ 6.015

Величина выступания направляющей втулки, мм

Двигатели SOHC
Впускные
20.0 ÷ 20.5
Выпускные 16.5 ÷ 17.0
Двигатели DOHC 12.0 ÷ 12.4

Клапаны

Ширина цилиндрической части (пояска) тарелки клапана, мм

Двигатели SOHC

Впускные клапаны
Номинальное значение 1.0
Предельное допустимое значение 0.6
Выпускные клапаны
Номинальное значение 1.2
Предельное допустимое значение 0.6

Двигатели DOHC

Впускные клапаны
Номинальное значение 1.2
Предельное допустимое значение 0.8
Выпускные клапаны
Номинальное значение 1.5
Предельное допустимое значение 0.8

Общая длина клапана, мм

Двигатели SOHC
Впускные клапаны 120.6
Выпускные клапаны 121.7
Двигатели DOHC
Впускные клапаны 104.4
Выпускные клапаны 104.7

Наружный диаметр стержня клапана, мм

Двигатели SOHC
Впускные клапаны 5.950 ÷ 5.965
Выпускные клапаны 5.945 ÷ 5.960
Двигатели DOHC
Впускные клапаны 5.950 ÷ 5.965
Выпускные клапаны 5.950 ÷ 5.965

Клапанные пружины

Свободная длина, мм
Двигатели SOHC 54.3
Двигатели DOHC 44.67

Длина под нагрузкой, мм

Двигатели SOHC
Нагрузка 56.5 кГ 34.7
Нагрузка 56.5 кГ 34.7
Двигатели DOHC
Нагрузка 22.5 кГ 33.0
Нагрузка 52.1 кГ 26.6
Предельная допустимая величина нарушения торцовки (все двигатели), град (мм) 2.5 (1.9)

Маслоотражательные колпачки

Цветовая маркировка

Цвет резиновой наружной торцевой поверхности
Впускные клапаны Черный
Выпускные клапаны Коричневый
Цвет пружинной части
Впускные клапаны Белый
Выпускные клапаны Белый

Блок цилиндров

Предельная допустимая неплоскостность сопрягаемых поверхностей, мм 0.05
Припуск на шлифовку, мм 0.4
Диаметр цилиндров, мм
Маркировка “А” 92.005 ÷ 92.015
Маркировка “В” 91.995 ÷ 91.005
Предельные допустимые овальность и
конусность цилиндров, мм
0.050
Зазор посадки поршня в цилиндре при температуре 20°С, мм
Номинальное значение 0.010 ÷ 0.030
Предельное допустимое значение 0.050
Максимальный допустимый припуск на расточку цилиндров, мм
Все двигатели 0.5

Поршни и поршневые пальцы

Диаметр поршней, мм
Маркировка “А” 91.985 ÷ 91.995
Маркировка “В” 91.975 ÷ 91.985
Ремонтный размер с увеличением на 0.25 мм 92.225 ÷ 92.235
Ремонтный размер с увеличением на 0.25 мм 92.225 ÷ 92.235
Зазор посадки поршневого пальца в поршне, мм 0.04 ÷ 0.08
Зазор посадки поршневого пальца во втулке верхней головки шатуна, мм
Номинальное значение 0 ÷ 0.022
Предельное допустимое значение 0.030

Зазор в замке поршневых колец

Верхнее компрессионное кольцо, SOHC/DOHC
Номинальное значение 0.20 ÷ 0.35/0.20 ÷ 0.26
Предельное допустимое значение 1.0
Среднее компрессионное кольцо
Номинальное значение 0.35 ÷ 0.50
Предельное допустимое значение 1.0
Маслосъемное кольцо
Номинальное значение 0.20 ÷ 0.70
Предельное допустимое значение 1.5

Зазор посадки компрессионных колец в канавках поршней, мм

Верхнее кольцо
Номинальное значение 0.04 ÷ 0.08
Предельное допустимое значение 0.15
Нижнее кольцо
Номинальное значение 0.03 ÷ 0.07
Предельное допустимое значение 0.15

Шатуны

Предельные допустимые значения величин изгиба и скручивания штанги на длине 100 мм, мм 0.10
Осевой люфт шатуна на цапфе коленчатого вала, мм
Номинальное значение 0.70 ÷ 0.330
Предельное допустимое значение 0.4
Рабочий зазор в шатунном подшипнике, мм
Номинальное значение, SOHC/DOHC 0.010 ÷ 0.038/0.02 ÷ 0.046
Предельное допустимое значение 0.05

Коленчатый вал, коренные и шатунные подшипники подшипники

Предельное допустимое значение
прогиба вала, мм
0.035
Предельная допустимая величина
овальности коренной шейки, мм
0.02
Предельная допустимая конусность
коренной шейки, мм
0.07
Предельный допустимый припуск
на шлифовку коренной шейки, мм
0.25
Диаметр коренных шеек, мм
Стандартный размер 59.992 ÷ 60.008
Ремонтный размер (с уменьшением на 0.03 мм) 59.962 ÷ 59.978
Ремонтный размер
(с уменьшением на 0.05 мм)
59.942 ÷ 59.958
Ремонтный размер
(с уменьшением на 0.25 мм)
59.742 ÷ 59.758

Толщина вкладышей коренных подшипников в средней части, мм

Стандартный размер
Вкладыши 1-го и 5-го подшипников 1.998 ÷ 2.011
Вкладыши 2-го, 3-го и 4-го подшипников 2.000 ÷ 2.013
Ремонтный размер (с уменьшением на 0.03 мм)
Вкладыши 1-го и 5-го подшипников 2.017 ÷ 2.020
Вкладыши 2-го, 3-го и 4-го подшипников 2.019 ÷ 2.022
Ремонтный размер (с уменьшением на 0.05 мм)
Вкладыши 1-го и 5-го подшипников 2.027 ÷ 2.030
Вкладыши 2-го, 3-го и 4-го подшипников 2.029 ÷ 2.032
Ремонтный размер (с уменьшением на 0.25 мм)
Вкладыши 1-го и 5-го подшипников 2.127 ÷ 2.130
Вкладыши 2-го, 3-го и 4-го подшипников 2.129 ÷ 2.132
Величина осевого люфта в центральном (упорном) подшипнике, мм
Номинальное значение 0.030 ÷ 0.115
Предельное допустимое значение 0.25
Рабочие зазоры в коренных подшипниках, мм
Номинальное значение 0.010 ÷ 0.030
Предельное допустимое значение 0.040
Диаметр шатунных шеек, SOHC/DOHC, мм
Стандартный размер 51.984 ÷ 52.000/47.984 ÷ 48.000
Ремонтный размер (с уменьшением
на 0.03 мм)
51.954 ÷ 51.970/47.954 ÷ 47.970
Ремонтный размер (с уменьшением
на 0.05 мм)
51.934 ÷ 51.950/47.934 ÷ 47.950
Ремонтный размер (с уменьшением
на 0.25 мм)
51.734 ÷ 51.750/47.734 ÷ 47.750

Толщина вкладышей шатунных подшипников в средней части, мм

Стандартный размер
Двигатели SOHC 1.492 ÷ 1.501
Двигатели DOHC 2.000 ÷ 2.013
Ремонтный размер (с уменьшением на 0.03 мм)
Двигатели SOHC 1.510 ÷ 1.513
Двигатели DOHC 1.505 ÷ 1.508
Ремонтный размер (с уменьшением на 0.05 мм)
Двигатели SOHC 1.520 ÷ 1.523
Двигатели DOHC 1.515 ÷ 1.518
Ремонтный размер (с уменьшением на 0.25 мм)
Двигатели SOHC 1.620 ÷ 1.623
Двигатели DOHC 1.615 ÷ 1.618

Система смазки

Общие параметры

Объем при смене двигательного масла, л
Двигатели SOHC 4.5
Двигатели DOHC 5.2

Масляный насос

Тип Роторный, трохоидного типа,
с внутренним зацеплением
Число зубьев
Внутренняя шестерня (ротор) 9
Наружная шестерня (ротор) 10
Диаметр наружного ротора, мм 78
Толщина наружного ротора, мм
Двигатели SOHC 9
Двигатели DOHC 10
Величина зазора между вершинами зубьев роторов, мм
Номинальное значение 0.04 ÷ 0.14
Предельное допустимое значение 0.18
Величина зазора между образующей поверхностью наружного ротора и корпусом, мм
Номинальное значение 0.10 ÷ 0.175
Предельное допустимое значение 0.20
Величина осевого люфта внутреннего ротора, мм
Номинальное значение 0.02 ÷ 0.07
Предельное допустимое значение 0.12

Расходно-напорная характеристика насоса при различных оборотах двигателя и температуре масла 80°С

Двигатели SOHC
600 об/мин 4.2 л/мин на 98 кПа
5000 об/мин 42.0 л/мин на 294 кПа
Двигатели DOHC
600 об/мин 4.6 л/мин на 98 кПа
5000 об/мин 47.0 л/мин на 294 кПа

Масляный фильтр

Тип Полнопоточный
Общая площадь фильтрующего элемента, см2 1000
Давление срабатывания перепускного клапана, кПа 156
Наружный диаметр, мм 80
Высота, мм 70
Диаметр присоединительной резьбы М20 х1.5

Маслоохладитель (только двигатели DOHC)

Тип Водомасляный
Диаметр, мм 10
Размер теплообменника, мм 93

Редукционный клапан в магистрали гидравлических корректоров клапанных зазоров

Давление срабатывания, кПа 69
Свободная длина клапанной пружины, мм
Двигатели SOHC 71.8
Двигатели DOHC 73.7
Длина клапанной пружины в рабочем состоянии, мм
Двигатели SOHC 54.7
Двигатели DOHC 54.7
Усилие предварительного сжатия при установке, Н
Двигатели SOHC 77.08
Двигатели DOHC 93.2

Датчик давления масла

Тип Мембранно-контактный
Давление срабатывания, кПа (кГ/см2) 14.7 (0.15)
Предельное давление, кПа (кГ/см2) более 981 (10.0)

Усилия затягивания резьбовых соединений, Нм

Приведены также в тексте Главы на сопроводительных иллюстрациях.

Болты головки цилиндров

В крестовом порядке
Стадия 1 29 Нм
Стадия 2 69 Нм
Стадия 3 отвернуть на пол оборота
Стадия 4 отвернуть еще на пол оборота
Стадия 5 средние 2 болта 34 Нм, остальные 4 болта 15 Нм
Стадия 6 90°
Стадия 7 90°
Болты крышек коренных подшипников коленвала
10 мм 47±3 Нм
8 мм 25±2 Нм
6 мм 6.4 Нм
Болты крышек шатунов
Стадия 1 21-23 Нм
Стадия 2 43-46 Нм
Маховик/приводной диск 69-75
Масляный насос к блоку цилиндров 6
Поддон картера 5
Пробка поддона картера 44
Корзина сцепления к маховику 14-17
Шкив коленвала 122-137
Шестерня распредвала 73-83

Крышка постели распредвала

модели без турбокомпрессора
М6 10
М8 18
модели с турбокомпрессором 18-22
Крышка рычагов распредвала
модели без турбокомпрессора 4-6
модели с турбокомпрессором 5
Впускной трубопровод к головке цилиндров 23-27
Выпускной трубопровод к головке цилиндров 34-44
Свечи зажигания 21
Лямбда-зонд
модели без турбокомпрессора 18-24
модели с турбокомпрессором 41-47
Датчик детонации
модели без турбокомпрессора 21-26
модели с турбокомпрессором 6


« предыдущая страница
3.37. Проверка исправности состояния компонентов системы рециркуляции отработавших газов (EGR)
^
к оглавлению
следующая страница »
4.1. Конструктивные особенности и принцип функционирования двигателя, - общая информация и регулировка клапанных зазоров

Copyright © 2007-2024 Все права защищены. Все торговые марки являются собственностью их владельцев.
