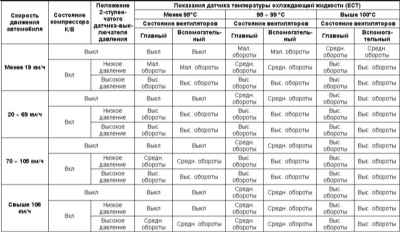

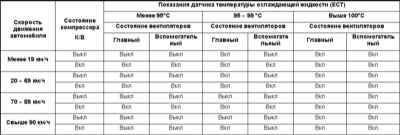

5.2.4. Детали установки и принцип функционирования вентиляторов системы охлаждения

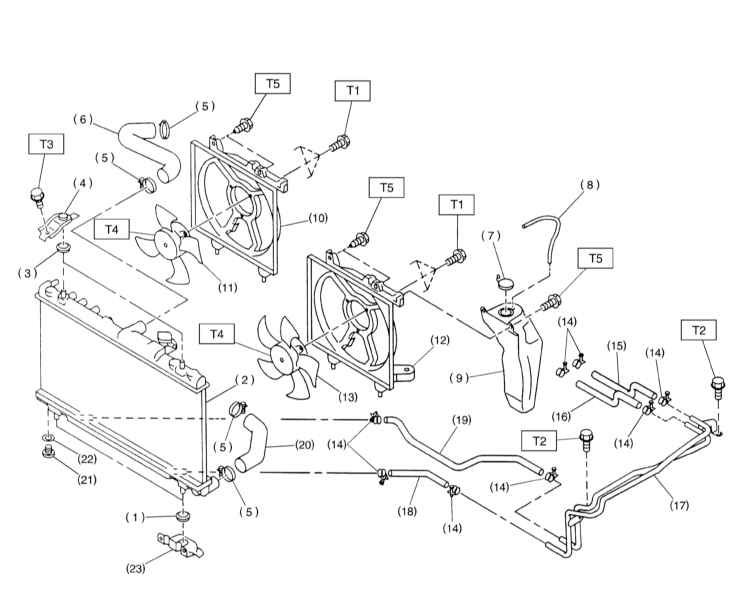

1 — Подушка нижней опоры радиатора
2 — Радиатор
3 — Подушка верхней опоры радиатора
4 — Кронштейн верхней опоры радиатора
5 — Хомут
6 — Впускной шланг радиатора
7 — Крышка расширительного бачка
8 — Переливной шланг
9 — Расширительный бачок
10 — Кожух вспомогательного вентилятора системы охлаждения
11 — Сборка вспомогательного вентилятора с приводным электромотором
12 — Кожух главного вентилятора системы охлаждения
13 — Сборка главного вентилятора с приводным электромотором
14 — Хомут шланга тракта охлаждения ATF (только модули с АТ)
15 — Впускной шланг А тракта охлаждения ATF (только модели с АТ)
16 — Выпускной шланг А тракта охлаждения ATF (только модели с АТ)

17 — Трубки тракта охлаждения ATF (только модели с АТ)
18 — Выпускной шланг В тракта охлаждения ATF (только модели с АТ)
19 — Впускной шланг В тракта охлаждения ATF (только модели с АТ)
20 — Выпускной шланг радиатора
21 — Сливная пробка радиатора
22 — Уплотнительное кольцо
23 — Кронштейн нижней опоры радиатора

Усилия затягивания резьбовых соединений, Нм

Т1: 4.4
Т2: 12
Т3: 18
Т4: 3.4
Т5: 4.9

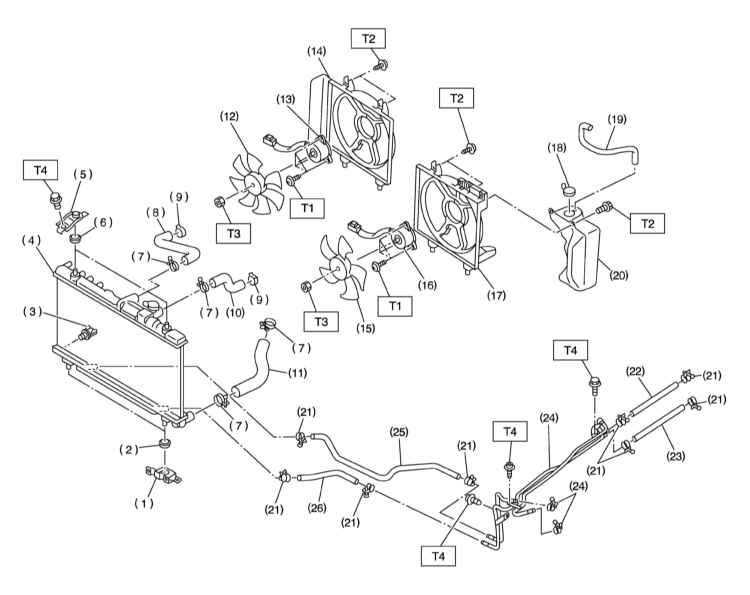

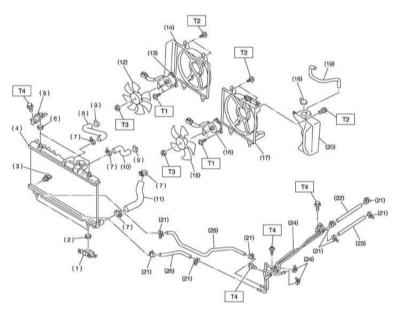

1 — Кронштейн нижней опоры радиатора
2 — Подушка нижней опоры радиатора
3 — Сливная вентиль радиатора
4 — Радиатор
5 — Кронштейн верхней опоры радиатора
6 — Подушка верхней опоры радиатора
7 — Хомут
8 — Впускной шланг радиатора
9 — Хомут
10 — Шланг расширительного бачка
11 — Выпускной шланг радиатора
12 — Крыльчатка вспомогательного вентилятора
13 — Электромотор вспомогательного вентилятора
14 — Кожух вспомогательного вентилятора
15 — Крыльчатка главного вентилятора
16 — Электромотор вспомогательного вентилятора
17 — Кожух главного вентилятора
18 — Крышка расширительного бачка
19 — Переливной шланг
20 — Расширительный бачок
21 — Хомут шланга тракта охлаждения ATF
22 — Впускной шланг А тракта охлаждения ATF

23 — Выпускной шланг А тракта охлаждения ATF
24 — Трубки тракта охлаждения ATF
25 — Впускной шланг В тракта охлаждения ATF
26 — Выпускной шланг В тракта охлаждения ATF

Усилия затягивания резьбовых соединений, Нм

Т1: 4.4
Т2: 4.9
Т3: 7.5
Т4: 12
