9.18. Снятие, обслуживание и установка компонентов рычага селектора АТ

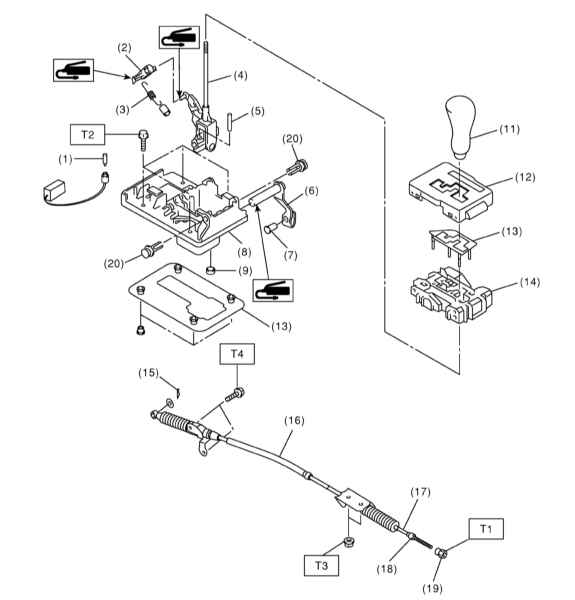

Конструкция рычага селектора АТ

1 — Индикаторная лампа
2 — Блокиратор
3 — Пружина
4 — Верхняя секция рычага селектора
5 — Штифт
6 — Нижняя секция рычага селектора
7 — Палец
8 — Пластина
9 — Проходная втулка
10 — Уплотнительный элемент

11 — Рукоятка рычага
12 — Крышка индикаторной панели
13 — Подушка
14 — Направляющая пластина
15 — Пружинный фиксатор
16 — Оболочка тросовой сборки
17 — Сердечник тросовой сборки
18 — Гайка В
19 — Гайка А
20 — Фиксаторы

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Загоните автомобиль на подъемник.
2. Переведите рычаг селектора в положение «N».
3. Поднимите автомобиль.
4. Снимите сборку задней секции системы выпуска отработавших газов с глушителем (см. Главу Системы питания и выпуска на диске 1).
5. Снимите крышку термозащитного экрана.

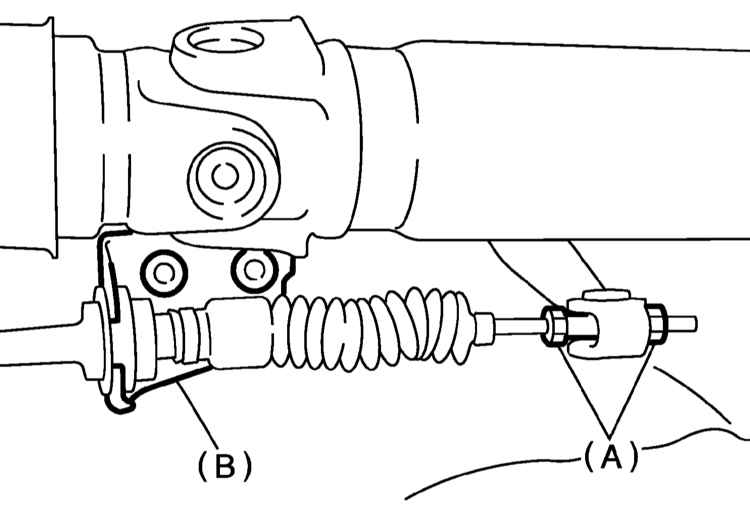

6. Отсоедините от рычага селектора приводной трос и снимите опорный кронштейн троса.

A Регулировочные гайки
B Опорный кронштейн

7. Опустите автомобиль на землю.
8. Снимите сборку центральной консоли (см. Главу Кузов).
9. Разъедините контактные разъемы электропроводки, выверните четыре крепежных болта и снимите рычаг селектора с автомобиля.

Разборка и сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рукоятку рычага.
2. Снимите лампу индикатора и крышку индикаторной панели.

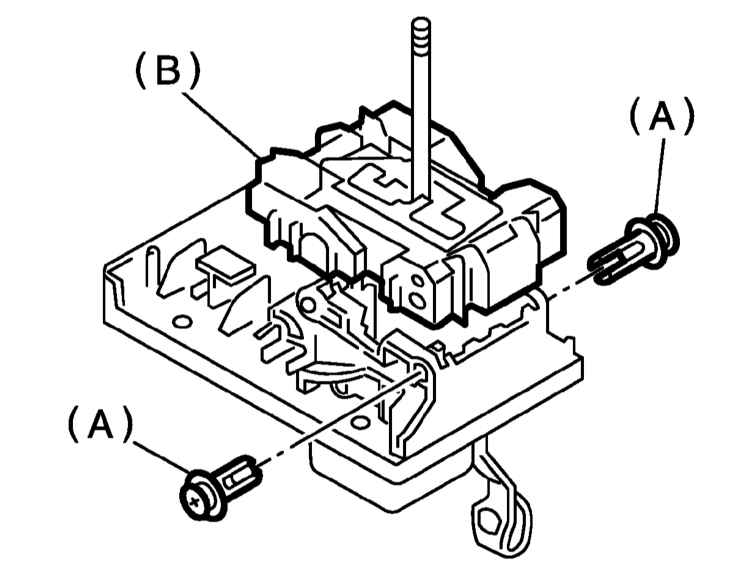

3. Извлеките два фиксатора и снимите направляющую пластину.

А — Фиксаторы
В — Направляющая пластина

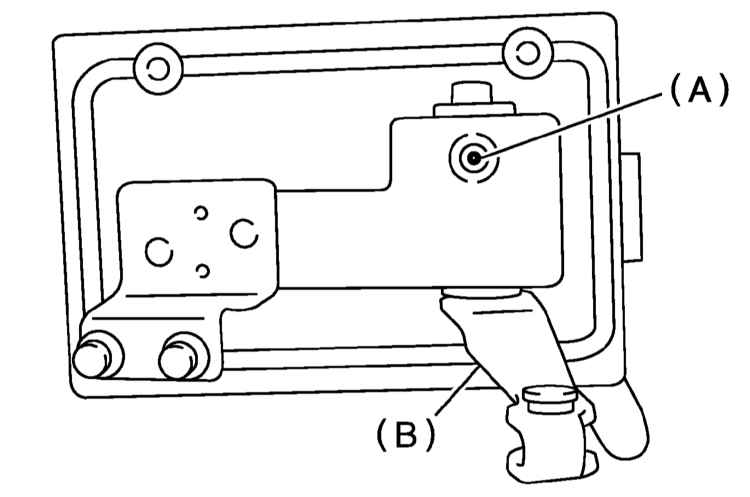

4. Снимите колпачок и выбейте штифт.

A — Штифт
B — Нижняя секция рычага селектора

5. Снимите нижнюю секцию рычага селектора и отделите верхнюю секцию рычага селектора от пластины.
6. Тщательно очистите все компоненты.
7. Сборка производится в порядке, обратном порядку демонтажа компонентов. Смажьте все компоненты смазкой типа Nightight Lyw No.2.
8. Закончив сборку, удостоверьтесь в соответствии показаний индикатора реальному положению рычага.
9. Оцените плавность перемещения верхней секции рычажной сборки.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием. Закончив установку, отрегулируйте трос селектора (см. Раздел Снятие, установка, проверка состояния и регулировка приводного троса селектора АТ) и удостоверьтесь в исправности функционирования рычага селектора.
