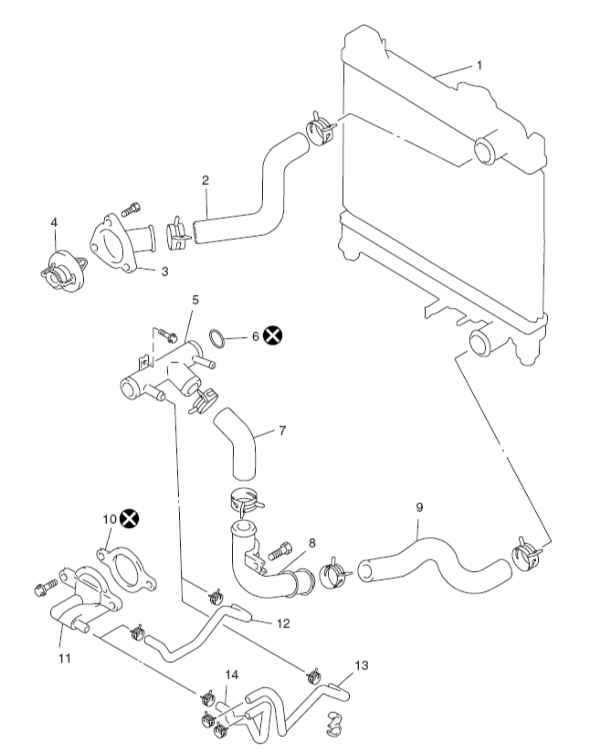

10.3.1.1. Компоненты системы охлаждения

1 — радиатор
2 — впускной шланг радиатора
3 — крышка термостата
4 — термостат
5 — впускная водяная труба
6 — кольцеобразное уплотнение
7 — водяной впускной шланг

8 — выпускная труба радиатора
9 — выпускной шланг радиатора
10 — прокладка выпускной водяной крышки
11 — выпускная водяная крышка
12 — шланг циркуляции воды
13 — выпускной шланг нагревателя
14 — впускной шланг нагревателя

Не использовать повторно.
