19.1.3.3. Насос стеклоомывателя

ПОРЯДОК ВЫПОЛНЕНИЯ

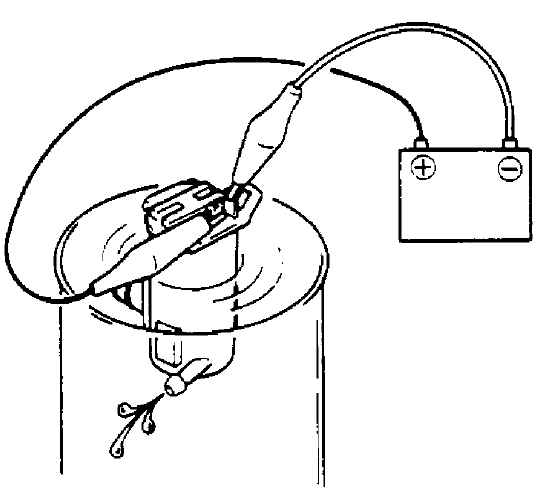

Подсоедините выводы батареи « » и «-» к соответствующим клеммам насоса, чтобы проверить производительность насоса.

Производительность насоса: больше, чем 1 л/мин.

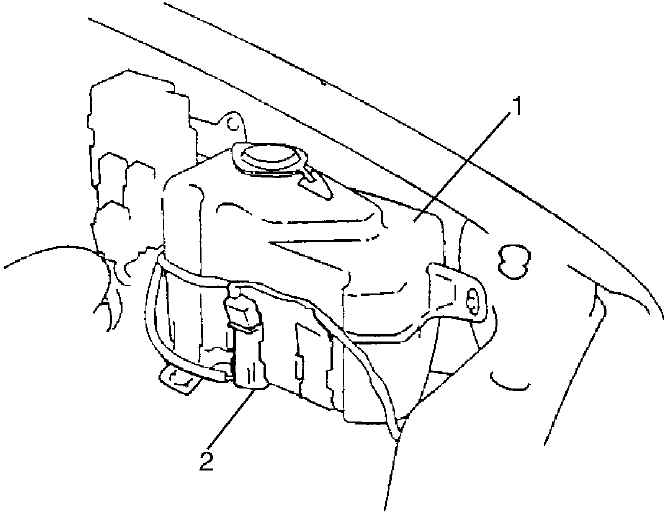

1 — бачок стеклоомывателя

Отсоедините «массу» от аккумуляторной батареи.

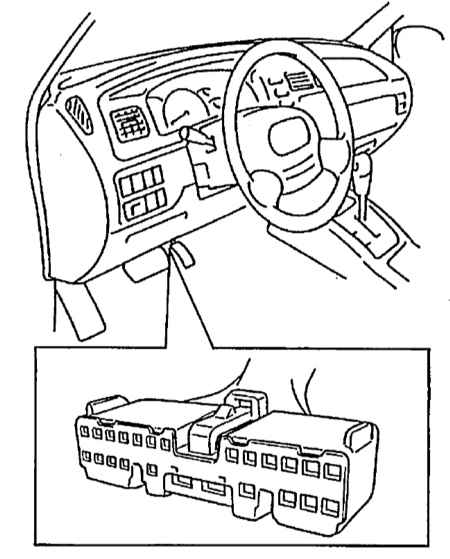

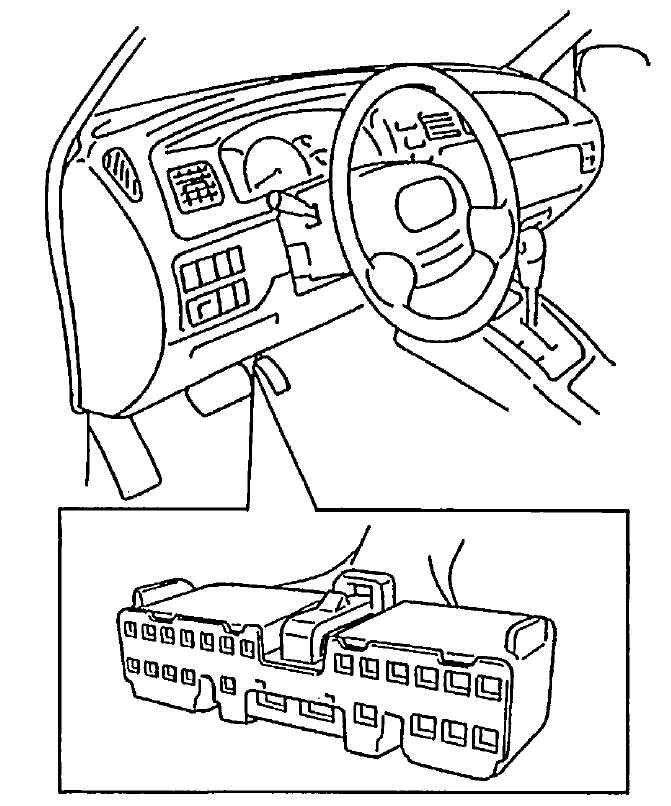

Отсоедините разъем от комбинированного переключателя.
Поставьте переключатель очистителя в положение «INT».
Выставьте регулировку интенсивности в положение «FAST».

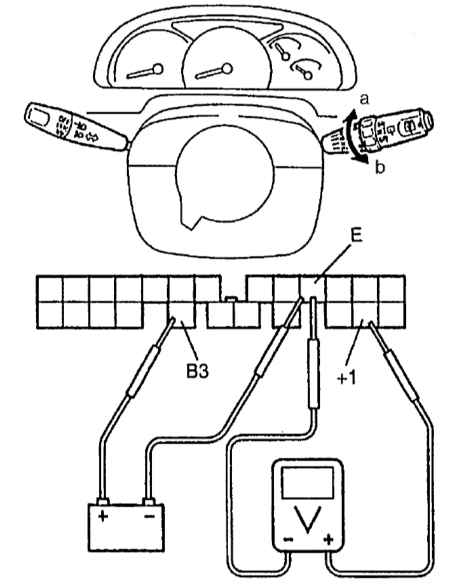

Подключите положительный вывод батареи к клемме «В3» и отрицательный вывод к клемме «Е».

Подсоедините положительный вывод вольтметра к клемме « 1» и отрицательный вывод к клемме «Е».
Проверьте, чтобы вольтметр показывал уровень заряда батареи (10 – 14 В).

a — низкая интенсивность
b — высокая интенсивность
Е — отрицательный вывод к клемме

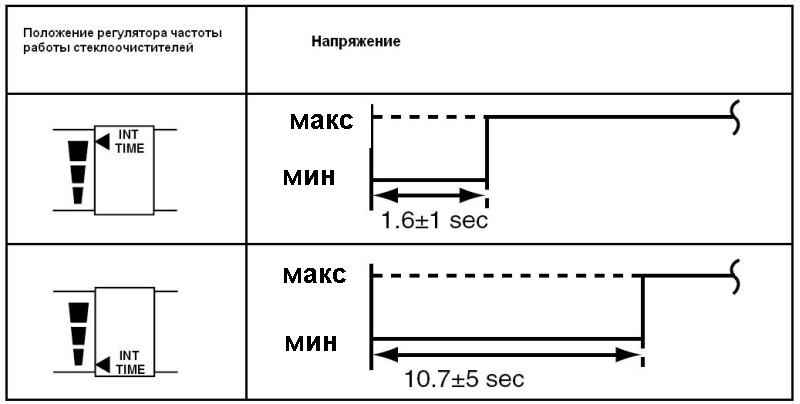

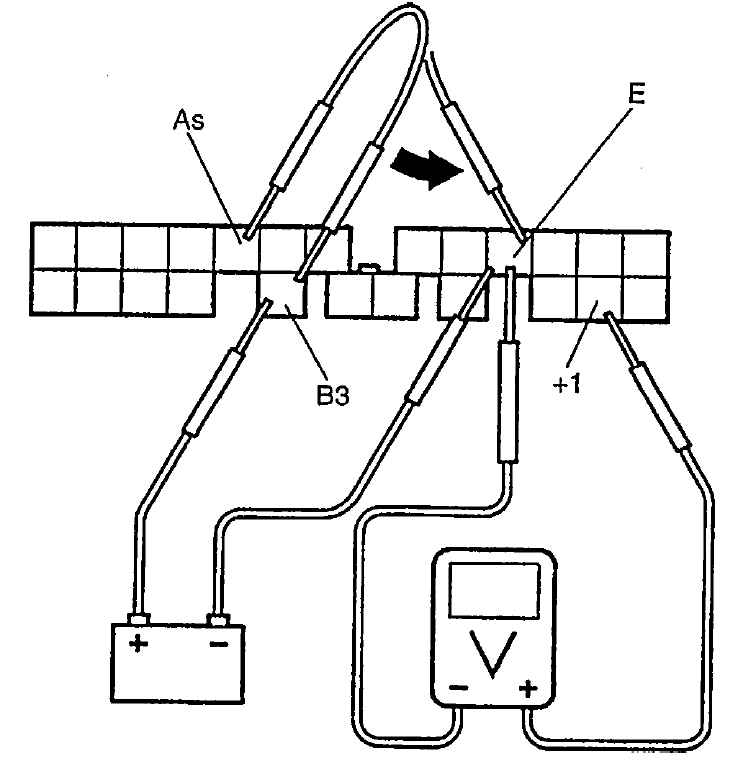

Соедините между собой клеммы «Аs» и «B3» с помощью соединительного провода. Затем подключите другой конец соединительного провода, подключенного к клемме «В3», к клемме «Е». Обратите внимание на падение напряжения до 0. В, сразу после подсоединения соединительного провода от клеммы «В3» к клемме «Е». Затем напряжение восстанавливается до напряжения заряда АКБ (10 – 14 В) в течение времени, указанного в таблице внизу.

Связанные операции стеклоомывателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.

Отсоедините разъем от комбинированного переключателя.

Удостоверьтесь, что переключатель режимов работы передних дворников находится в положении «выключено».

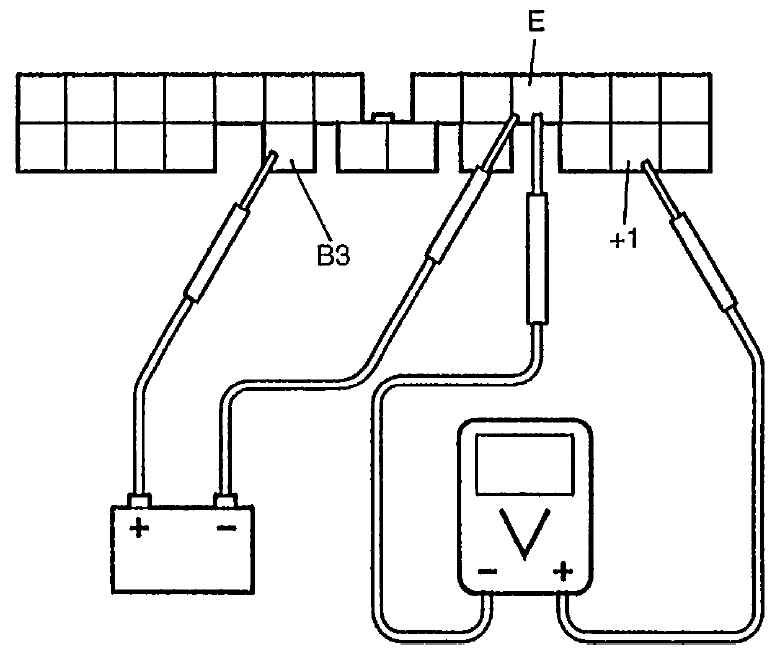

Подключите положительный вывод батареи к клемме «В3» и отрицательный вывод к клемме «Е».

Подсоедините положительный вывод вольтметра к клемме « 1» и отрицательный вывод к клемме «Е».

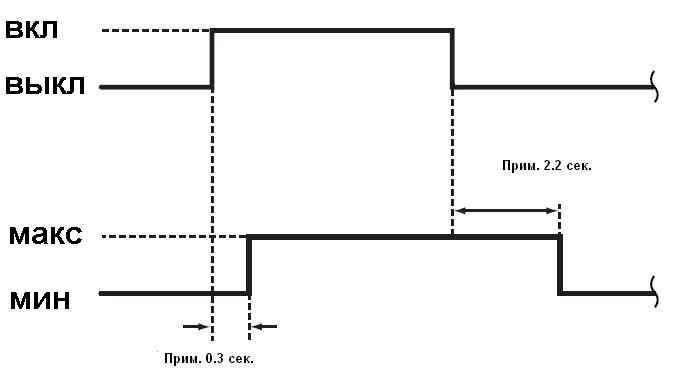

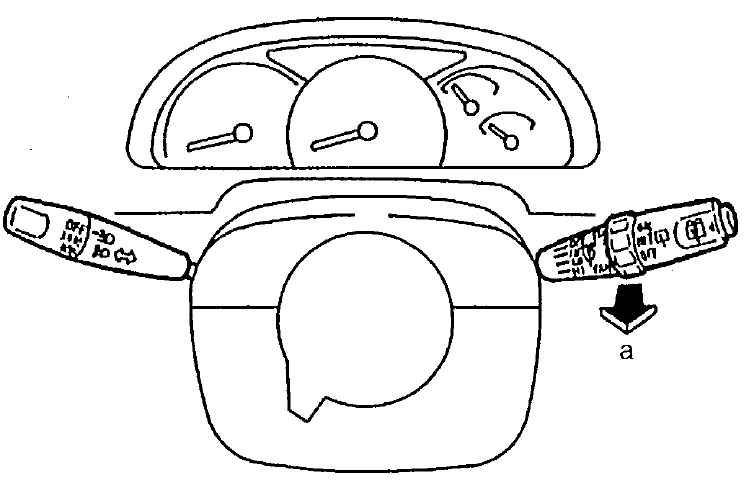

Потяните переключатель режимов работы очистителя и проверьте, что напряжение меняется.

а — стеклоомыватель включен
