20.4.4. Техническое обслуживание

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.
Отключите систему «air bag».

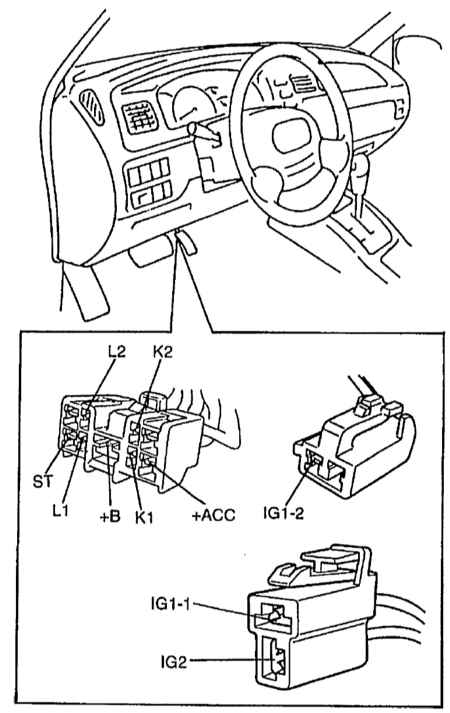

Отсоедините разъем основного переключателя зажигания.

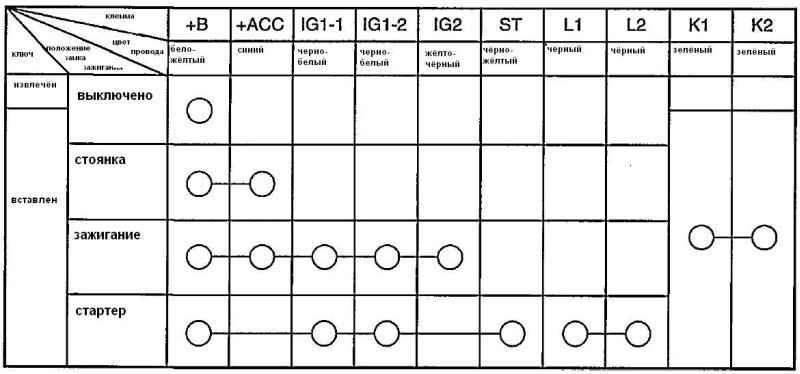

Проверьте цепь на неразрывность соединения между всеми клеммами во всех положениях переключателя. Если результаты проверки не такие, как указано, замените выключатель зажигания.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «массу» от аккумуляторной батареи.
Отключите систему «air bag».
Снимите рулевую колонку в соответствии с руководством в Разделе Рулевая колонка (у кабриолета) в Главе Рулевое колесо и рулевая колонка (c подушкой безопасности) этого руководства. Затем снимите выключатель зажигания в рулевой колонке.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите выключатель зажигания в рулевую колонку. Установите рулевую колонку в соответствии с Руководством в Разделе Рулевая колонка (у кабриолета) в Главе Рулевое колесо и рулевая колонка (c подушкой безопасности) этого Руководства.
Включите систему «air bag».

При установке рулевой колонки следует быть очень аккуратным в соблюдении последовательности и моментов затяжки резьбовых соединений.
