4.3.2.4.2. Регулировка натяжения ремня

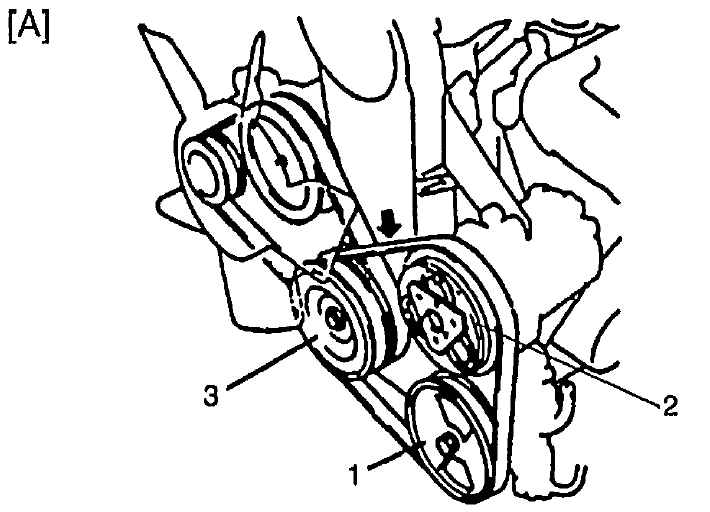

Для двигателя G16 c кондиционером

1 — шкив насоса гидроусилителя
2 — шкив компрессора кондиционера (если оборудован)
3 — шкив коленчатого вала

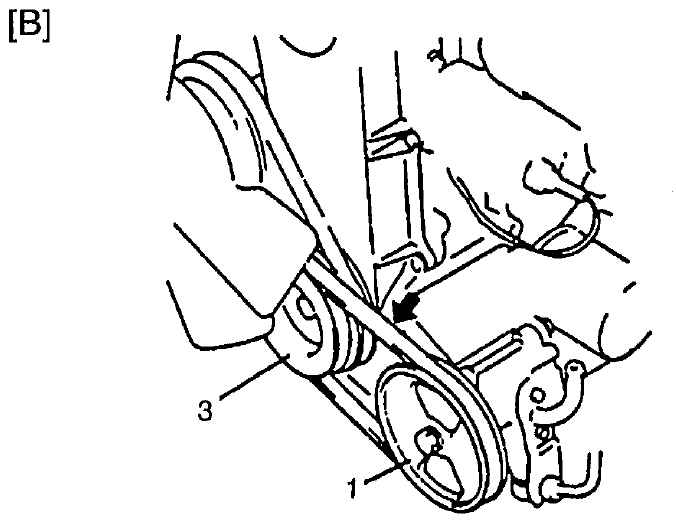

Для двигателя G16 без кондиционера

1 — шкив насоса гидроусилителя
3 — шкив коленчатого вала

ПОРЯДОК ВЫПОЛНЕНИЯ

Чтобы отрегулировать натяжение приводного ремня гидроусилителя руля, используйте регулировочный болт на компрессоре кондиционера на автомобилях, оборудованных кондиционером, и на насосе гидроусилителя на автомобилях без кондиционера.
Отрегулируйте натяжение ремня в соответствии с вышеприведенной спецификацией.
Затем затяните регулировочные и крепежные болты в соответствии с моментом.

Для двигателя J20

Для регулировки натяжения приводного ремня гидроусилителя см. Раздел Ремень генератора в Главе Система электрооборудования. Моменты затяжки: болты шкива — 25 Н•м (25 кг-м, 18,5 фунт на фут).
