9.2.1.3. Сборка LSPV (регулятор тормозных сил задней оси, если есть)

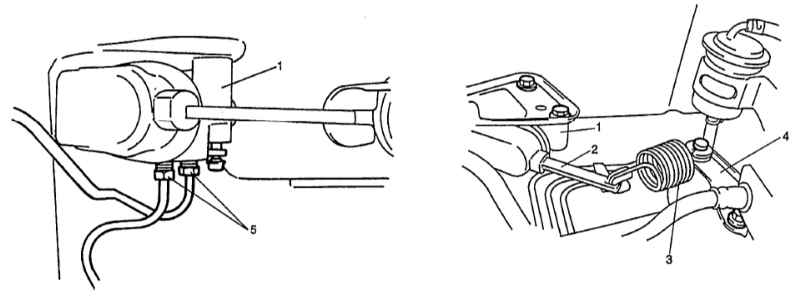

Как показано на рисунке ниже, LSPV является частью тормозной цепи, соединяющей главный цилиндр и тормоз заднего колеса. Она контролирует гидравлическое давление, прикладываемое к тормозу заднего колеса в зависимости от нагруженного состояния транспортного средства (или веса нагрузки), тем самым не позволяя задним колесам блокироваться преждевременно. Кроме того, она снимает управление над гидравлическим давлением, прикладываемым к тормозу задних колес в случае возникновения любых неисправностей в гидроприводе тормоза передних колес, так что гидравлическое давление, создаваемое в главном цилиндре, прикладывается непосредственно к тормозу задних колес, чтобы управлять им.

1 — LSPV
2 — рычаг LSPV
3 — пружина

4 — стойка LSPV
5 — накидная гайка тормоза
