Сузуки Гранд Витара СКу416. Suzuki Grand Vitara SQ416 / SQ420 / 420 WD (с 1997 по 2002 год выпуска)
полные технические характеристики. диагностика. электросхемы
|
|
|
|
|
|
 |
9.5.2.4. Коды диагностики неисправностей
|
КДН (отображение сигнала лампой АБС)
|
КДН (на сканере SUZUKI)
|
Показания вольтметра (или схема мигания сигнала лампы АБС)
|
Область диагностики
|
|
12
|
—
|
|
Норма
|
|
13
|
С 1013
|
|
Модуль упр-я АБС
|
|

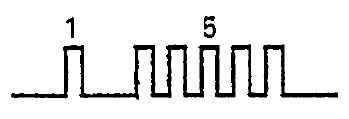

15
|
С1015
|
|
G-сенсор
|
|
21
|
С1021
|
|
Правое переднее
|
Цепь сенсора скорости и ротор
|
|

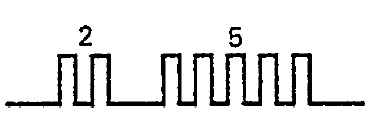

25
|
С1025
|
|
Левое переднее
|
|
31
|
С1031
|
|
Правое заднее
|
|

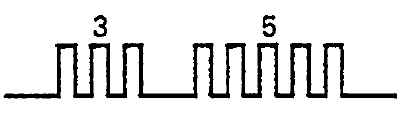

35
|
С1035
|
|
Левое заднее
|
|
22
|
С1022
|
|
Правое переднее
|
|

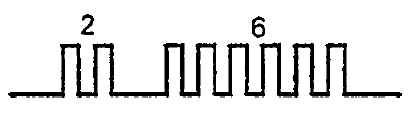

26
|
С1026
|
|
Левое переднее
|
|
32
|
С1032
|
|
Правое заднее
|
|

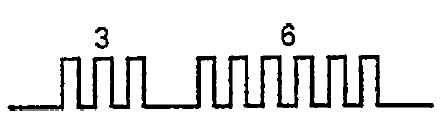

36
|
С1036
|
|
Левое заднее
|
|

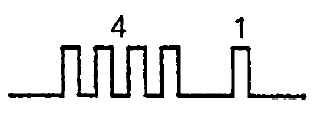

41
|
С1041
|
|
Правое переднее
|
Входная цепь соленоида
|
|
С1042
|
Входная цепь соленоида
|
|

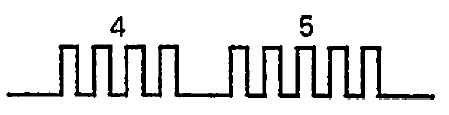

45
|
C1045
|
|
Левое переднее
|
Входная цепь соленоида
|
|
C1046
|
Входная цепь соленоида
|
|

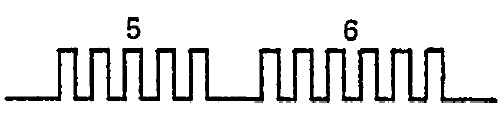

56
|
C1055
|
|
Заднее
|
Входная цепь соленоида
|
|
C1056
|
Входная цепь соленоида
|
|

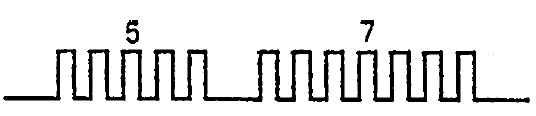

57
|
C1057
|
|
Цепь источника питания
|
|

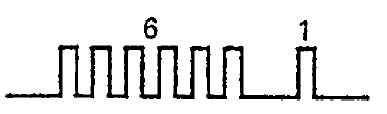

61
|
C1061
|
|
Цепь двигателя насоса АБС (в гидравлическом блоке)
|
|

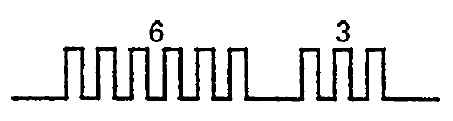

63
|
C1063
|
|
Цепь отказоустойчевого реле АБС
|
|

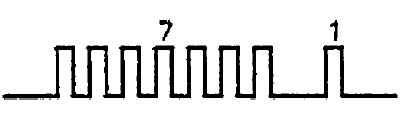

71
|
C1071
|
|
Модуль управления АБС
|
Внутренняя неисправность
|
|
|
|
