4.6. Водяной насос

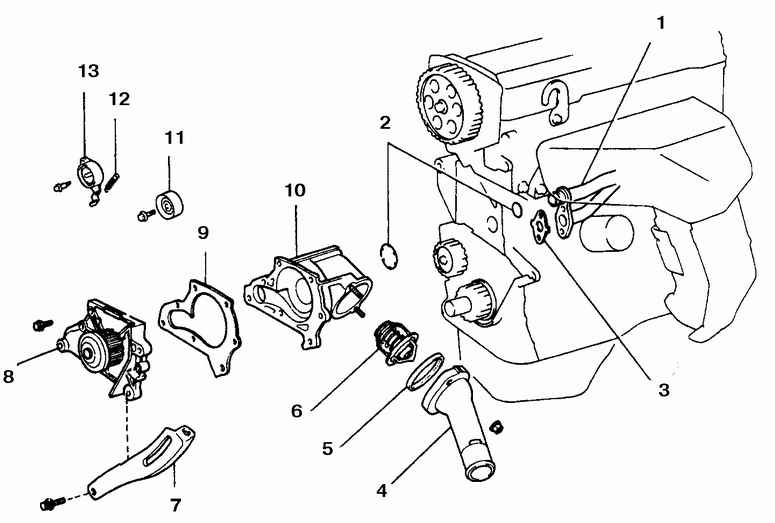

Водяной насос – 4-цилиндровый двигатель

1. Обходная трубка
2. Уплотнительное кольцо
3. Прокладка
4. Впускная трубка
5. Прокладка
6. Термостат
7. Регулировочная пластина
8. Водяной насос
9. Прокладка
10. Крышка водяного насоса
11. Промежуточный шкив N2
12. Пружина
13. Промежуточный шкив N1

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если водяной насос неисправен, его необходимо немедленно заменить, иначе двигатель может получить серьезные повреждения из-за перегрева.
2. Разогрейте двигатель до нормальной рабочей температуры и пережмите рукой верхний шланг радиатора. Если насос работает нормально, то Вы должны почувствовать давление жидкости, когда отпускаете шланг.
3. Водяной насос оборудован фильтрационными отверстиями. Если износится прокладка насоса, то жидкость начнет течь из этих отверстий.
4. Если подшипник вала насоса придет в негодность, то в передней части двигателя будет слышен свистящий звук.

Снятие и установка

4-ЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите газораспределительный ремень и промежуточные шкивы ремня.

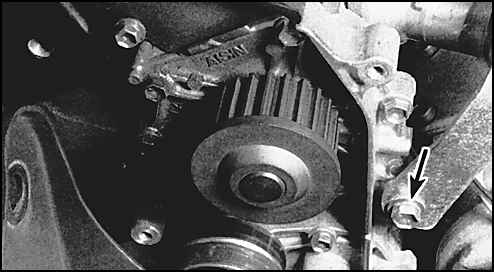

3. Снимите регулировочную пластину (указана стрелкой) генератора. Снимите компрессор системы кондиционирования и сдвиньте его в сторону, не отсоединяя от него шлангов. Отсоедините нижний шланг радиатора.

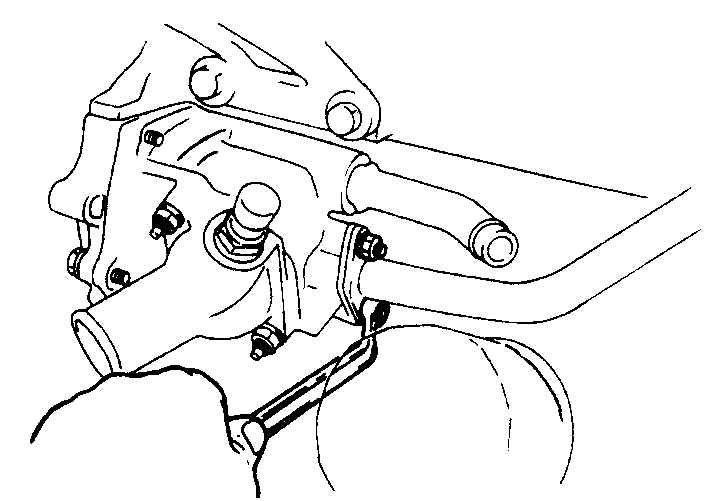

4. Выкрутите болты водяного насоса. Снимите насос и его прокладку.
5. Отсоедините обходной шланг, выкрутите две гайки и снимите трубку системы обогрева.
6. Тщательно почистите стыкующиеся поверхности насоса.
7. Установите новые прокладки и уплотнительные кольца, установите насос.

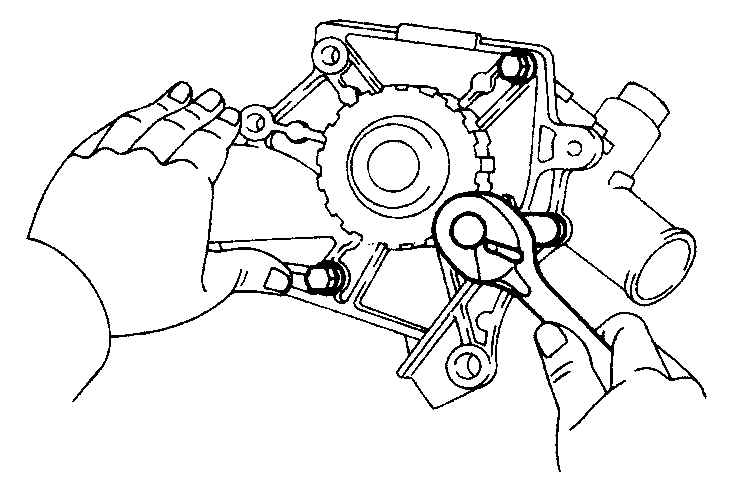

8. Установите болты, указанные на рисунке.

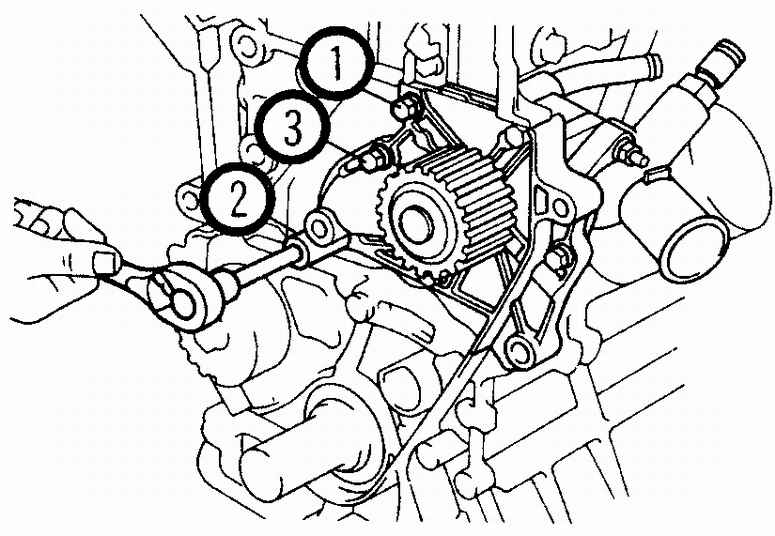

9. Затяните еще три болта в указанной последовательности.
10. Установите оставшиеся детали.

6-ЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора и слейте охлаждающую жидкость.
2. Снимите газораспределительный ремень и звездочки распределительных валов.

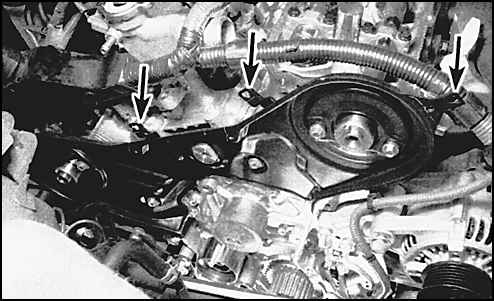

3. Выкрутите болт, крепящий впускную трубку к регулятору генератора. Снимите впускную трубку и термостат. Отсоедините жгут проводов от фиксаторов (указаны стрелками), сдвиньте жгут и снимите заднюю крышку газораспределительного ремня.
4. Выкрутите один из длинных стержней насоса, чтобы снять насос (указан стрелкой).
5. Тщательно почистите стыкующиеся поверхности насоса.
6. Установите новые прокладки (указана стрелкой). Установите насос и затяните болты насоса.
