1.1.2.10. Электорохромный зеркальный элемент

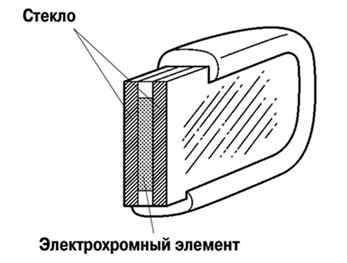

Рис. 1.13. Поперечный разрез наружного зеркала заднего вида

Электрохромный зеркальный элемент состоит из двух слоев стекла с электрохромным заполнителем между ними. Электрохромный элемент изменяет цвет вследствие электрохимического окисления. Эти особенности используются, чтобы с помощью электроники изменить коэффициент отражения зеркала (рис. 1.13).

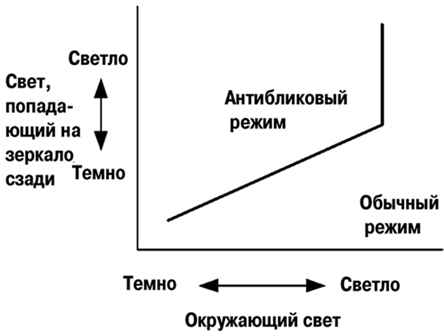

Рис. 1.14. Схема изменения коэффициента отражения внутреннего и наружных зеркал заднего вида

Система электрохромных зеркал обеспечивает два режима управления, AUTO и DAY, которые могут быть выбраны переключателем выбора режима. В режиме AUTO система изменяет (рис. 1.14) коэффициент отражения внутреннего и наружных зеркал заднего вида в соответствии с различием в интенсивности окружающего и попадающего на зеркала сзади света.

Когда переключатель выбора режима устанавливается в режим DAY, коэффициент отражения внутреннего и наружных зеркал заднего вида устанавливается таким образом, чтобы обеспечивалось максимальное отражение независимо от интенсивности окружающего или попадающего на зеркала сзади света. При выборе режима AUTO система активируется только в том случае, когда выключатель зажигания находится в положении ON.

В дневное время внутреннее и наружные зеркала заднего вида остаются в режиме DAY. Автоматическая противобликовая схема обнаруживает окружающий свет посредством датчика номер 1, а попадающий на зеркала сзади свет – посредством датчика номер 2 и определяет время суток (день или ночь) по интенсивности окружающего света. В то же самое время интенсивность света, попадающего на зеркала сзади, определяется по разнице интенсивности окружающего и попадающего на зеркало сзади света. Когда автоматическая противобликовая схема определяет повышенную яркость попадающего сзади света, цепь управления электрохромным элементом подает напряжение к внутреннему и наружным зеркалам заднего вида, чтобы изменить их коэффициент отражения.

В соответствии с интенсивностью попадающего на зеркало сзади света коэффициент отражения внутреннего и наружного зеркала заднего вида изменяется бесступенчато.
