2.2.6.12. Сборка головки блока цилиндров

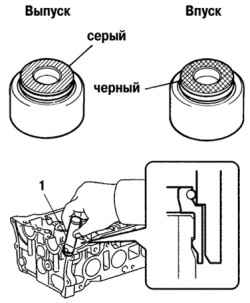

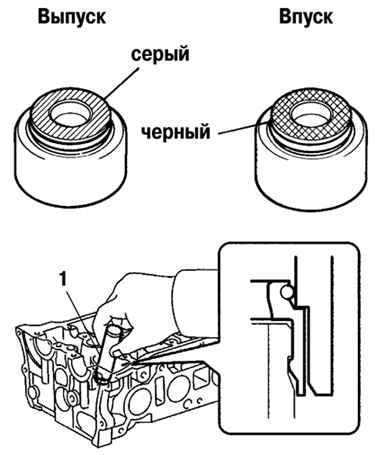

Маслосъемные колпачки впускных и выпускных клапанов и их установка
Рис. 2.92. Маслосъемные колпачки впускных и выпускных клапанов и их установка: 1 – специальный инструмент


С помощью специального инструмента 09201–41020 установите новые маслосъемные колпачки. Маслосъемные колпачки впускных клапанов окрашены в ченый, а маслосъемные колпачки выпускных клапанов – в серый цвет (рис. 2.92).
Установите детали в следующем порядке:
1 – клапан;
2 – седло пружины;
3 – пружину;
4 – тарелку пружины.

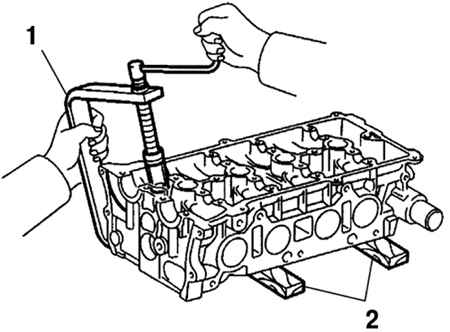

Установка сухаря вокруг штока клапана
Рис. 2.93. Установка сухаря вокруг штока клапана: 1 – специальный инструмент; 2 – деревянные бруски


С помощью специального инструмента 09202–70020 сожмите клапанную пружину и установите два сухаря вокруг стержня клапана (рис. 2.93).

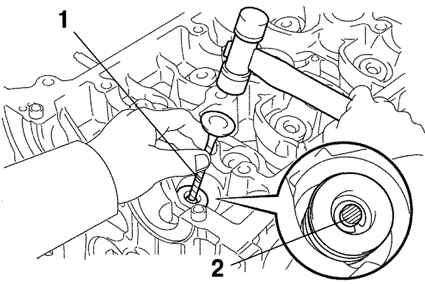

Фиксация клапана сухарями
Рис. 2.94. Фиксация клапана сухарями: 1 – изоляционная лента; 2 – шток клапана


Молотком с пластиковым бойком и стержнем неиспользуемого клапана, обернутым изоляционной лентой, ударьте по торцу стержня клапана, чтобы обеспечить надежную фиксацию клапана сухарями (рис. 2.94).
Установите толкатели клапанов и убедитесь, что толкатели свободно вращаются.
Установите датчик положения распределительного вала с моментом затяжки 9 Н·м.
Установите датчик температуры охлаждающей жидкости с моментом затяжки 20 Н·м.
Установите датчик давления масла, нанеся герметик на 2–3 витка резьбы с моментом затяжки 13 Н·м.
