3.3.1. Общие сведения

На новой Camry используются следующие типы автоматических коробок передач в блоке с главной передачей: 1AZ, 2AZ-FE – U241E; 1MZ-FE – U140E.

Эти автоматические четырехступенчатые коробки передач отличаются компактностью и высокими эксплуатационными характеристиками и имеют электронное управление ЕСТ (Коробка передач с электронным управлением).

Основы конструкции и работы этих коробок одинаковы.

Однако, передаточное отношение, а также число дисков и пружин отличаются в зависимости от модели двигателя.

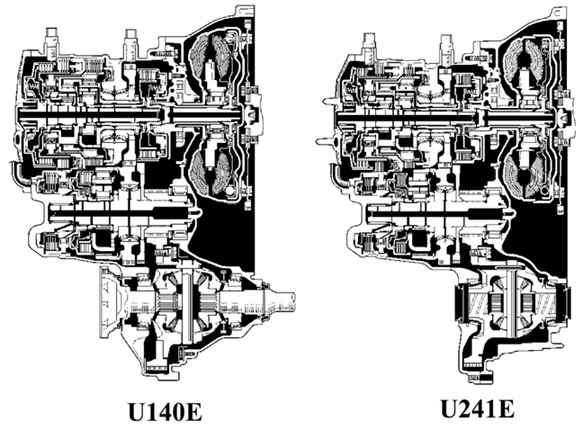

Рис. 3.71. Общий вид автоматических коробок передач автомобиля Camry

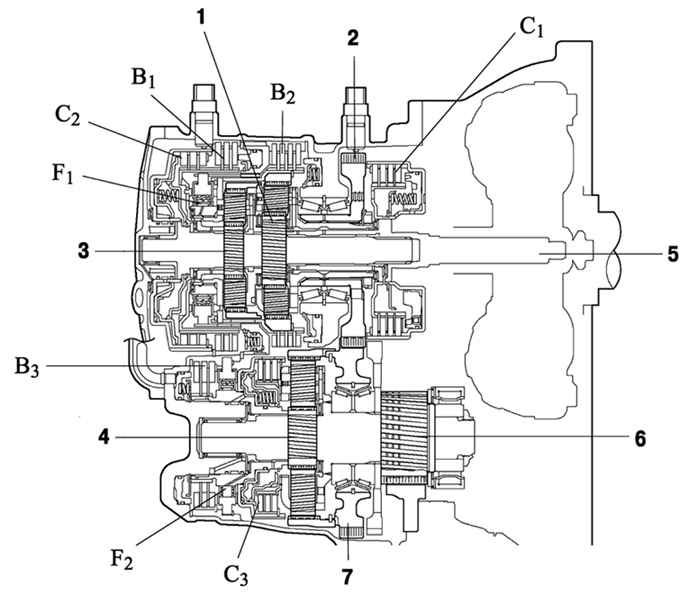

Рис. 3.72. Продольный разрез автоматической коробки передач: 1 – планетарная передача переднего хода; 2 – ведущая шестерня промежуточного вала; 3 – планетарная передача заднего хода; 4 – понижающая планетарная передача (U/D); 5 – ведущий вал; 6 – ведущая
