1.2. Идентификационные номера автомобиля

Процесс непрерывного усовершенствования выпускаемой продукции является отличительной чертой любого поточного производства. При этом, за исключением случаев крупных конструктивных изменений сходящих с конвейера моделей, результаты процесса модификации в руководстве по эксплуатации автомобиля не освещаются. Однако заводом-изготовителем оформляются номерные списки выпускаемых запчастей, ввиду чего особое значение при покупке последних приобретает информация, закодированная в идентификационных номерах автомобиля. Делая заказ на требуемую запасную деталь, старайтесь предоставить продавцу как можно более полную информацию о своем автомобиле. Обязательно сообщайте название модели, год выпуска, а также номера кузова и силового агрегата.

Идентификационный номер автомобиля (VIN)

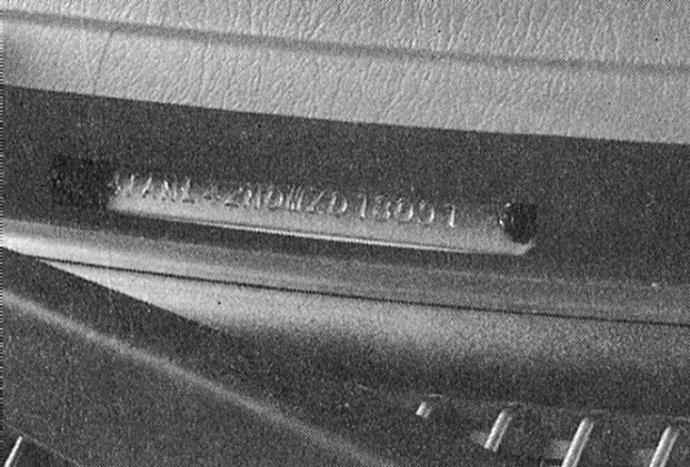

Данный, крайне важный по своему значению, номер выбит на металлической пластине (шильде), закрепленной на панели приборов под ветровым стеклом с водительской стороны автомобиля (обратитесь к сопроводительной иллюстрации).

VIN также заносится в ПТС и регистрационное свидетельство транспортного средства. В этом, состоящем из 17 пунктов номере, зашифрована информация о дате и месте производства автомобиля, его комплектации, годе выпуска модели, типе кузова и др. (обратитесь к сопроводительной таблице).

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
J	T	1	1	1	E	J	A	0	0	0	0	1	7	2	3	1

1–3 Индекс производителя
1 – Государство-производитель	J – Япония S – Великобритания
2 – Завод-производитель	T – Toyota (Jap)
3 – Регион-изготовитель	1 – Европа 2 – США/Канада 7 – Австралия и «третьи страны» 3,4,8,B,C – Страны Персидского залива 0 – Тайвань/Сингапур
4–9 Описание модели
4–5 – Тип кузова	11, 12 – Джип/минивэн 21, 22, 23 – Грузовой автобус 31, 32, 33 – Пикап/Грузовик 41, 42, 43 – Автобус 52 – Хэтчбек, 2 боковые двери 53 – Седан 54 – Хэтчбек, 4 боковые двери 63 – Купе 64 – Лифтбек 72 – Универсал/Вагон
6 – Серия двигателя	A – 4A, 7A B – 3B, 11B, 13B, 14B, 15B и т.д.
7 – Модель	F – Lexus 400 J – Land Cruiser
8–9 – Код модели	Буквы означают второй десяток: A=10, B=11, C=12, D=13, E=14, F=15, G=16, H=17, J=18, K=19, L=20, N=22 и т.д. Часть этих символов не используется и N является на сегодняшний день последним символом. Например: A0 – 100 A1 – 101… …B0 – 110… …N1 – 221
10-17 Идентификационный номер автомобиля
10 – Запасной символ	Не используется. Обычно на этом месте стоит «0»
11–17 – Серийный номер автомобиля

Идентификационный номер двигателя

Двигатель идентифицируется двумя способами - о модельному коду (например, 2UZ-FE) и номеру блока цилиндров. При заказе запасных частей знание номера двигателя может иметь большое значение: если двигатель был собран до или после определенной даты, могут требоваться те или иные модификации запасных частей.

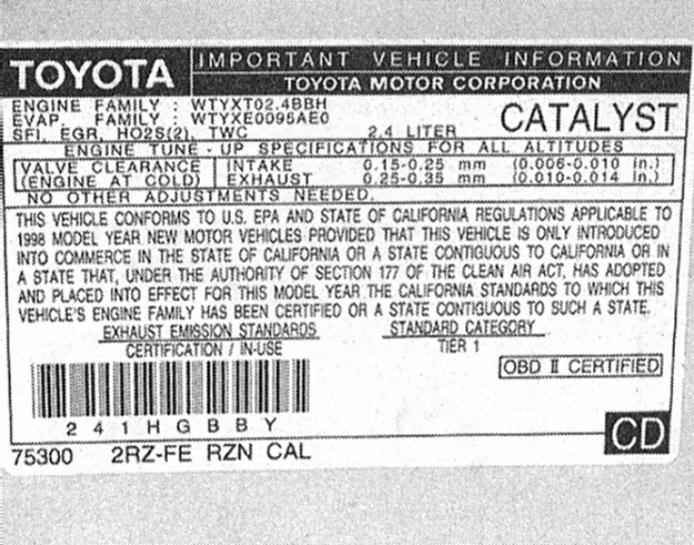

Информационный ярлык систем снижения токсичности (VECI)

Ярлык VECI крепится снизу к капоту автомобиля и содержит информацию по расположению компонентов системам снижения токсичности отработавших газов, спецификационные параметры по настройке отдельных узлов, а также схему прокладки вакуумных шлангов (обратитесь к сопроводительной иллюстрации).

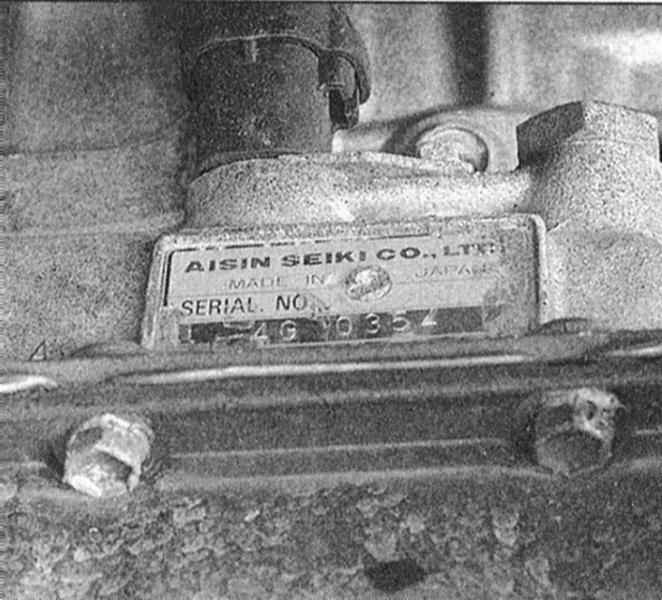

Идентификационные номера коробки переключения передач и раздаточной коробки

Номера приведены на шильдах, закрепляемых на стенках картеров трансмиссии и раздаточной коробки.
