8. Системы управления двигателем и снижения токсичности отработавших газов

Общая информация

С целью снижения уровня эмиссии в атмосферу токсичных составляющих, попадающих в состав отработавших газов двигателя в результате испарения и неполноты сгорания топлива, а также для поддержания эффективности отдачи двигателя и снижения расхода топлива, рассматриваемые в настоящем Руководстве автомобили оборудованы целым рядом специальных систем, которые можно объединить под общим названием систем управления двигателем и снижения токсичности отработавших газов. Комплектация систем зависит от года выпуска моделей и региона, на чей рынок автомобиль поставляется. Полная информация по типу составу систем приведена на закрепленном под капотом информационном ярлыке VECI (см. Введение).

Схема прокладки шлангов может быть приведена на отдельной шильде.

К числу систем, имеющих отношение к управлению работой двигателя и контролю за токсичностью отработавших газов, следует отнести следующие:

1. Система импульсного подмешивания воздуха (PAIR);
2. Каталитический преобразователь;
3. Система улавливания топливных испарений (EVAP);
4. Система рециркуляции отработавших газов (EGR) – используется только на дизельных двигателях;
5. Система управляемой вентиляции картера (PCV);
6. Система бортовой диагностики (OBD);

Более подробная информация по системам управления двигателем и снижения токсичности отработавших газов Вашего автомобиля может быть получена в представительском отделении компании-изготовителя.

Функционирование всех перечисленных систем, так или иначе, непосредственно или косвенно, связано с управлением снижением токсичности отработавших газов. В приведенных ниже Разделах даются общие описания принципов функционирования каждой из систем, а также изложены процедуры диагностических проверок и восстановительного ремонта (если таковой представляется возможным) отдельных компонентов, выполнение которых лежит в пределах квалификации среднестатистического механика-любителя

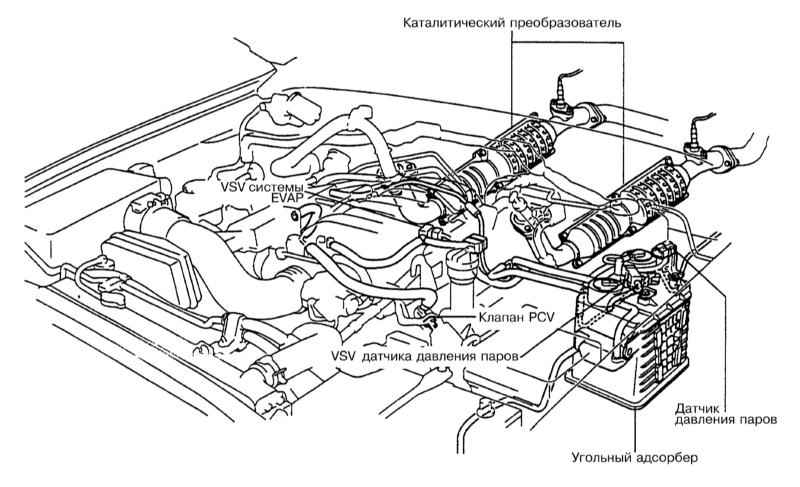

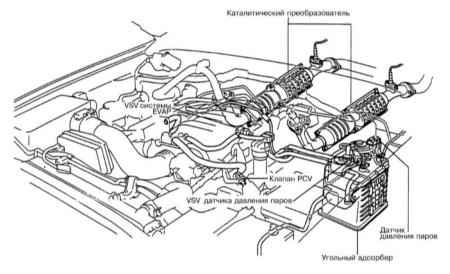

Схема прокладки вакуумных линий на моделях V8 1998 г. вып.

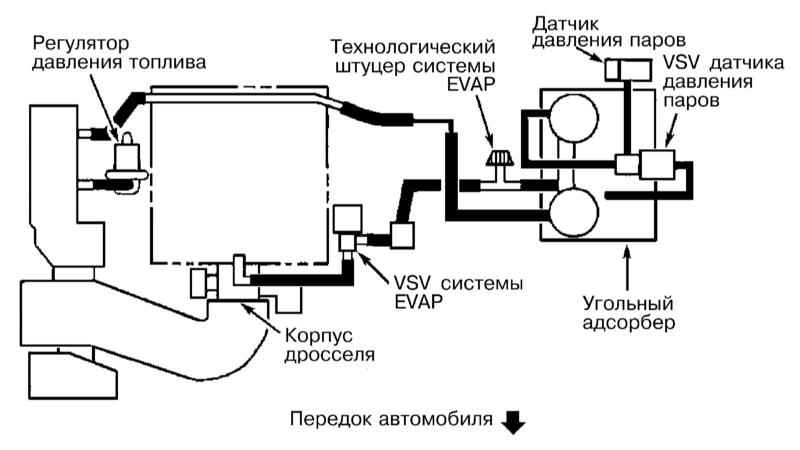

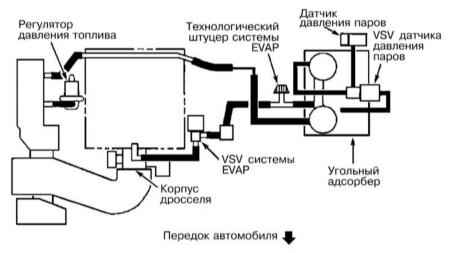

Схема прокладки вакуумных линий на моделях V8 1999-2000 г. вып.

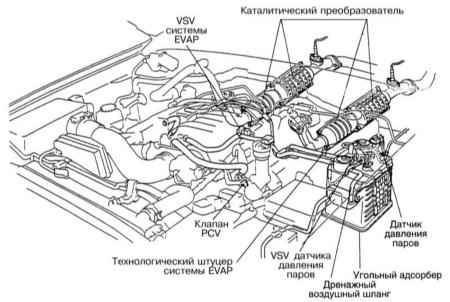

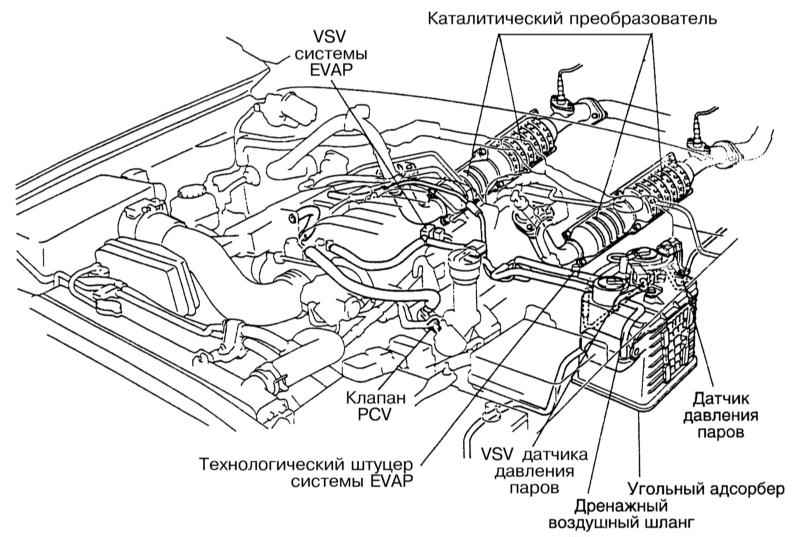

Схема прокладки вакуумных линий на моделях V8

Прежде чем прийти к заключению об отказе какой-либо из систем снижения токсичности, внимательно проверьте исправность функционирования систем питания и зажигания (см. Главы Системы питания и выпуска отработавших газов и Электрооборудование двигателя). Диагностика некоторых из узлов систем снижения токсичности требует использования специального, сложного в применении, оборудования и определенной квалификации исполнителя, а потому, ее выполнение разумно будет поручить профессиональным механикам специализированной станции техобслуживания. Сказанное выше не означает, что обслуживание и ремонт компонентов систем снижения токсичности на практике представляются трудновыполнимыми. Следует помнить, что одной из наиболее распространенных причин отказов является элементарное нарушение качества вакуумных или электрических контактных соединений, а потому, в первую очередь всегда следует проверять состояние электрических разъемов и штуцерных соединений вакуумных линий (обратитесь к иллюстрациям выше). Владелец автомобиля может самостоятельно и достаточно легко произвести целый ряд проверок, а также, выполнить в домашних условиях множество процедур текущего обслуживания большинства компонентов систем, пользуясь при этом обычным набором настроечного и слесарного инструмента.

Не забывайте о дополнительных федеральных гарантийных обязательствах, под которые попадают компоненты систем снижения токсичности и управления работой двигателя. Прежде чем приступать к выполнению каких-либо процедур по ремонту узлов и деталей данных систем, проконсультируйтесь об условиях соблюдения этих обязательств в представительском отделении компании Toyota.

Старайтесь соблюдать все оговоренные в нижеследующих Разделах меры предосторожностей при выполнении обслуживания электронных компонентов рассматриваемых систем. Следует заметить, что иллюстративный материал может не всегда в точности соответствовать реальному размещению компонентов на автомобиле. Такого рода несоответствия связаны с непрерывно происходящим процессом модификации в рамках типовой конструкции каждой модели.
