2. Органы управления и приемы безопасной эксплуатации автомобиля

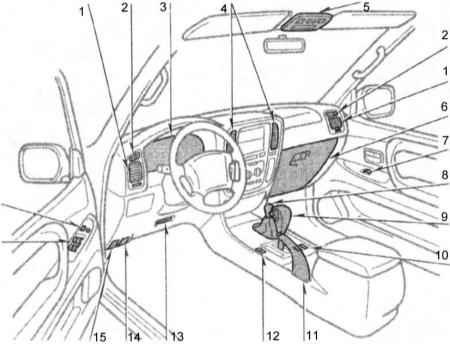

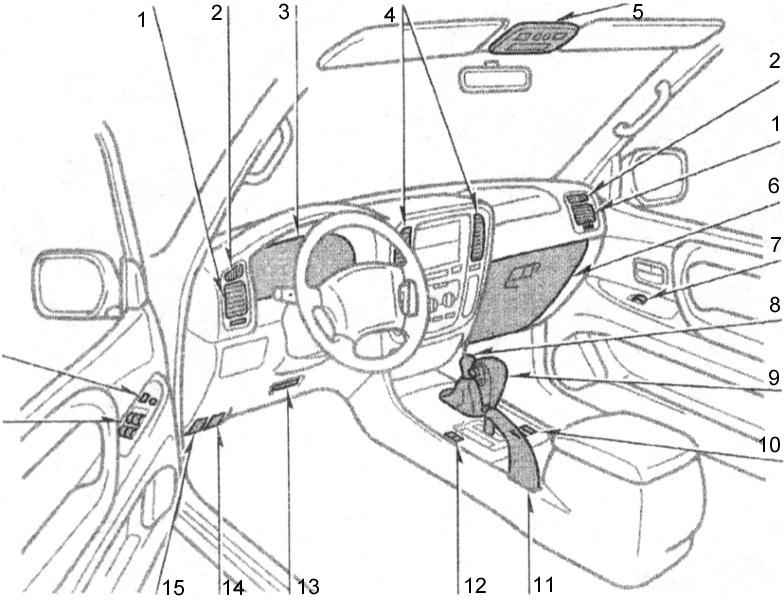

Панель приборов Land Cruiser, вид А

1 - Боковые вентиляционные дефлекторы
2 — Боковые вентиляционные дефлекторы
3 — Панель приборов
4 — Центральные вентиляционные дефлекторы
5 - Выключатели электропривода крышки верхнего люка и/или персональных подсветок
6 — Вещевой ящик
7 — Выключатели стеклоподъемников
8 — Рычаг управления приводом на четыре колеса
9 — Рычаг селектора АТ

10 - Выключатели обогревателей сидений
11 — Рычаг стояночного тормоза
12 - Кнопка селектора второго режима запуска и кнопка селектора режима вождения
13 — Нижнее вентиляционное сопло
14 — Рычаг снятия предохранителя замка капота
15 — Устройство для открывания дверцы заливной горловины топливного бака
16 — Выключатели приводов дверных замков

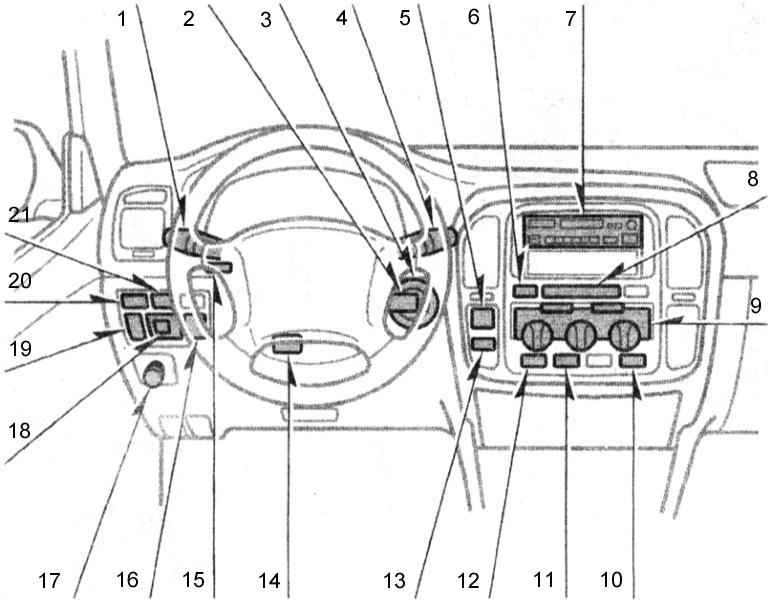

Панель приборов Land Cruiser, вид B

1 - Выключатели света фар, сигналов поворотов и противотуманных фар
2 — Выключатель управления темпостатом
3 — Выключатель зажигания
4 — Выключатели стеклоочистителей ветрового стекла, заднего окна и стеклоомывателя
5 — Выключатель аварийной сигнализации
6 — Выключатель электроприводной антенны
7 — Автомобильная аудиосистема
8 — Часы или часы с индикацией внешней температуры
9 — Регуляторы кондиционера воздуха
10 — Выключатель обогревателя наружного зеркала заднего вида

11 - Выключатель заднего обогревателя
12 — Выключатель стеклообогревателя заднего окна
13 — Выключатель блокировки межосевого дифференциала
14 — Рычаг разблокировки рулевого управления
15 — Выключатель управления освещением приборной панели
16 - Выключатель блокировки заднего дифференциала или выключатель блокировки переднего и заднего дифференциала
17 — Ручка дроссельной заслонки
18 — Выключатель привода управления зеркалом заднего вида
19 — Регулятор наклона луча света фар
20 — Выключатель задних туманных фонарей
21 — Выключатель привода обогревателя

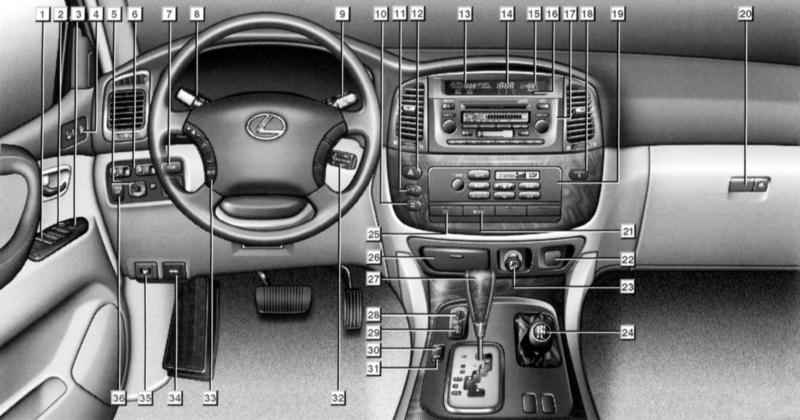

Панель приборов модели Lexus LX 470, тип 1

1 - Переключатели управления стеклоподъемниками
2 — Выключатель электропривода замка двери
3 — Выключатель запирания окна
4 — Переключатель выбора настроек положения сиденья
5 — Переключатель управления наружными зеркалами заднего вида
6 — Переключатель управления малыми боковыми окнами
7 — Выключатель активации дополнительного топливного бака
8 — Переключатель управления головными фарами и указателями поворотов
9 — Переключатель управления стеклоочистителем и стеклоомывателем
10 — Выключатель блокировки межосевого дифференциала
11 — Выключатель выдвижной антенны
12 — Выключатель аварийной сигнализации
13 — Индикатор пробега
14 — Часы
15 — Индикатор внешней температуры
16 — Индикатор противоугонной сигнализации
17 — Аудиосистема
18 — К/Л непристегнутого ремня безопасности переднего пассажира

19 - Панель управления отопителем и кондиционером воздуха
20 — Ручка вещевого ящика
21 — Выключатель заднего отопителя
22 — Розетка отбора мощности
23 — Прикуриватель
24 — Рычаг управления полным приводом
25 — Выключатель обогрева заднего стекла
26 — Пепельница
27 — Рычаг селектора АТ
28 — Переключатель управления жесткостью подвески
29 — Переключатель управления высотой подвески
30 — Выключатель режима повышенной мощности (PWR)
31 — Выключатель режима старта со 2-й передачи
32 — Выключатель темпостата
33 — Кнопки дистанционного управления аудиосистемой
34 — Кнопка отпирания замка капота
35 — Кнопка открывания дверцы топливного бака
36 - Выключатель боковых подушек безопасности

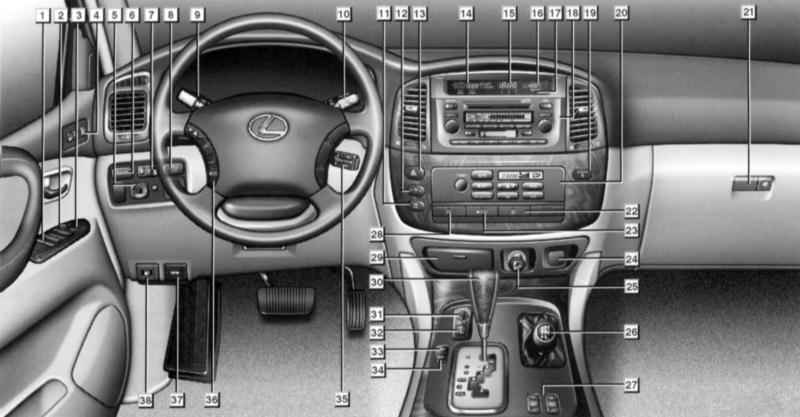

Панель приборов модели Lexus LX 470, тип 2

1 - Переключатели управления стеклоподъемниками
2 — Выключатель электропривода замка двери
3 — Выключатель запирания окна
4 — Переключатель выбора настроек положения сиденья
5 — Переключатель управления наружными зеркалами заднего вида
6 — Выключатель задних туманных фар
7 — Переключатель управления малыми боковыми окнами
8 — Выключатель боковых подушек безопасности
9 — Переключатель управления головными фарами и указателями поворотов
10 — Переключатель управления стеклоочистителем и стеклоомывателем
11 — Выключатель блокировки межосевого дифференциала
12 — Выключатель выдвижной антенны
13 — Выключатель аварийной сигнализации
14 — Индикатор пробега
15 — Часы
16 — Индикатор внешней температуры
17 — Индикатор противоугонной сигнализации
18 — Аудиосистема
19 — К/Л не пристегнутого ремня безопасности переднего пассажира

20 - Панель управления отопителем и кондиционером воздуха
21 — Ручка вещевого ящика
22 — Выключатель обогрева наружных зеркал заднего вида
23 — Выключатель заднего отопителя
24 — Розетка отбора мощности
25 — Прикуриватель
26 — Рычаг управления полным приводом
27 — Выключатели подогрева сидений
28 — Выключатель обогрева заднего стекла
29 — Пепельница
30 — Рычаг селектора АТ
31 — Переключатель управления жесткостью подвески
32 — Переключатель управления высотой подвески
33 — Выключатель режима повышенной мощности (PWR)
34 — Выключатель режима старта со 2-й передачи
35 — Выключатель темпостата
36 — Кнопки дистанционного управления аудиосистемой
37 — Кнопка отпирания замка капота
38 - Кнопка открывания дверцы топливного бака

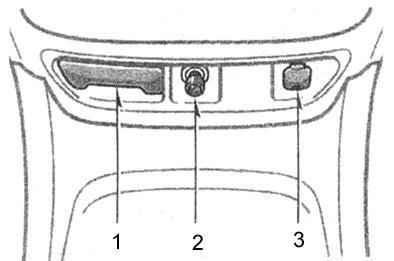

Типичный вид нижней части панели приборов

1 — Пепельница
2 — Сигаретный прикуриватель
3 — Разъем отбора мощности
