11.13. Регулировка педали ножного тормоза

Установочная высота педали ножного тормоза в отпущенном состоянии

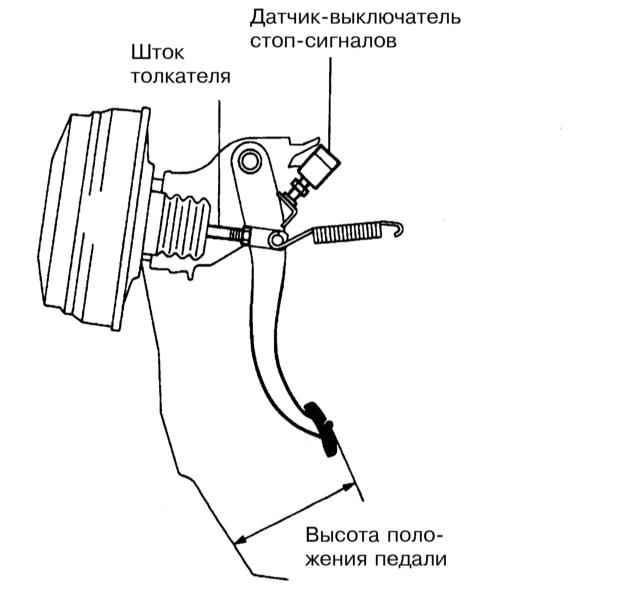

Высотой положения педали ножного тормоза называется расстояние от панели пола (ковровое покрытие не снимается) до центральной точки поверхности резиновой накладки колодки (обратитесь к иллюстрации выше). Если результат измерения выходит за пределы допустимого диапазона (см. Спецификации), необходимо произвести соответствующую корректировку.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электропроводку от датчика-выключателя стоп-сигналов (см. Раздел Проверка исправности функционирования и замена датчика-выключателя стоп-сигналов).
2. Отдайте контргайку (нижняя гайка) и снимите датчик-выключатель со своего опорного кронштейна.
3. Ослабьте контргайку штока толкателя вакуумного усилителя тормозов.
4. Вращая шток, произведите соответствующую корректировку.
5. Прочно затяните контргайку.
6. Установите на место датчик-выключатель стоп-сигналов и удостоверьтесь, что его плунжер свободно касается упора педали. В случае необходимости при помощи регулировочной гайка (верхняя гайка) произведите соответствующую корректировку.
7. Выверните датчик-выключатель на один полный оборот.

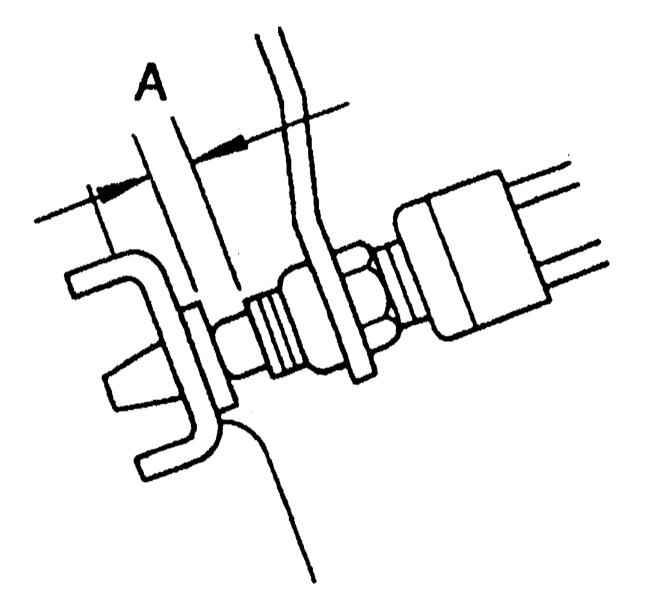

8. Измерьте расстояние между датчиком-выключателем и упором педали (обратитесь к сопроводительной иллюстрации), величина выступания плунжера), сравните результат измерения с требованиями
Спецификаций. В случае необходимости соответствующим образом подкорректируйте положение датчика-выключателя на опорном кронштейне.
9. Закончив регулировку, прочно затяните контргайку датчика-выключателя и подсоедините к сборке электропроводку.
10. Удостоверьтесь в исправности срабатывания стоп-сигналов уже при слабом выжимании педали ножного тормоза. При отпускании педали стоп-сигналы должны гаснуть.
11. Теперь необходимо измерить величину свободного хода педали.
12. При выключенном двигателе несколько раз выжмите педаль ножного тормоза, удалив из сборки вакуумного усилителя остаточное разрежение.

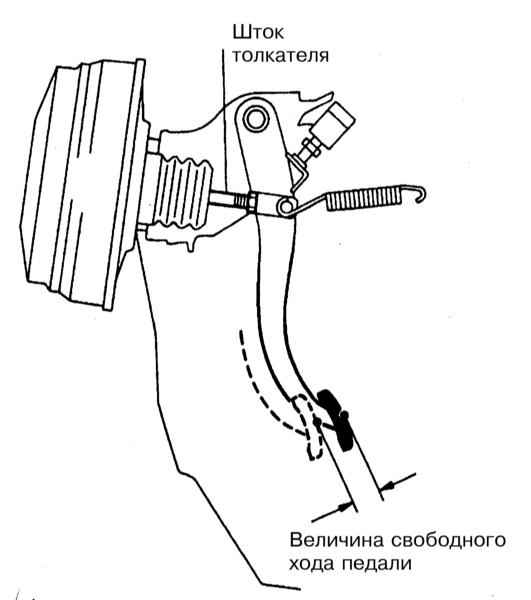

13. Рукой выжмите педаль до точки, когда возникнет ощущение сопротивления. Измерьте расстояние от колодки педали до пола и вычтите результат из высоты установочного положения отпущенной педали (обратитесь к сопроводительной иллюстрации).
14. Если результат измерения выходит за пределы допустимого диапазона (см. Спецификации), повторите регулировку датчика-выключателя стоп-сигналов.

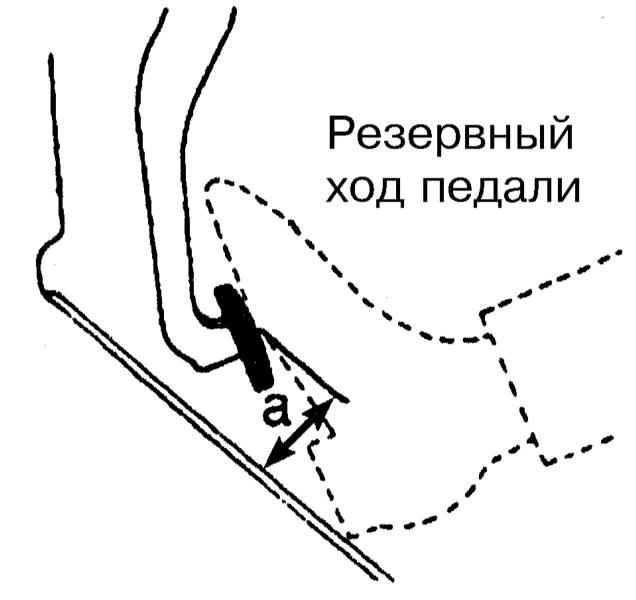

15. Проверьте величину резервного хода педали: при работающем двигателе (во впускном трубопроводе должно иметь место разрежение) выжмите педаль ножного тормоза до упора и произведите соответствующее измерение (обратитесь к сопроводительной иллюстрации).
16. Сравните результат измерения с требованиями Спецификаций, в случае необходимости произведите проверку состояния тормозной системы.
17. Проверьте систему на наличие признаков развития утечек.
