13.13. Снятие и установка панелей внутренней обивки дверей
|
Во избежание получения порезов
рук о края технологических окон в дверной раме работайте в перчатках!
|
Снятие
|
|
1. На моделях, оборудованных электроприводом стеклоподъемников,
отсоедините отрицательный провод от батареи.
|
|
Если установленная
на автомобиле стереосистема оборудована охранным кодом, прежде
чем отсоединять батарею удостоверьтесь в том, что располагаете
правильной комбинацией для ввода аудиосистемы в действие!
|
|
2. На моделях с ручным приводом
стеклоподъемников снимите рукоятку регулятора (обратитесь к
сопроводительной иллюстрации), для отпускания кольцевого фиксатора
заведите край ветоши между рукояткой и дверной панелью (альтернативно
можно воспользоваться подходящим крюком).
|
3. Снимите дверной подлокотник, при необходимости сняв пластмассовые
заглушки. При соответствующей комплектации снимите ручку управления
дверным зеркалом, снимите внутреннюю накладку крепления дверного зеркала.
|

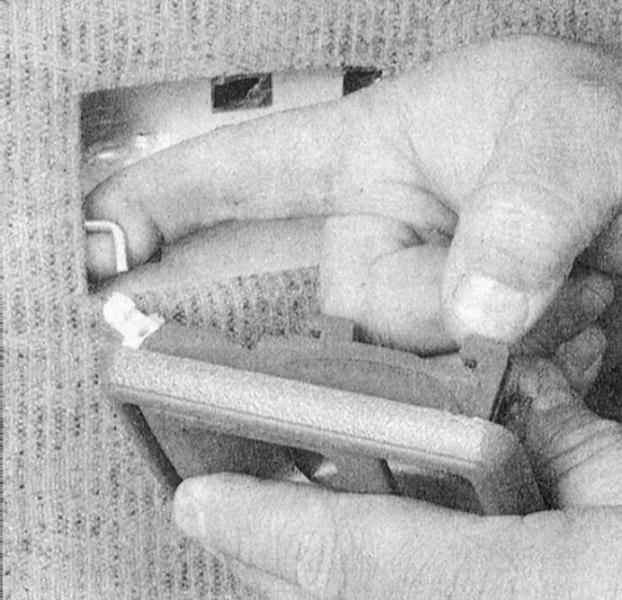

4a. Выверните винт. снимите сборку
внутренней ручки, сдвинув ее вперед (обратитесь к сопроводительной
иллюстрации).
|
|

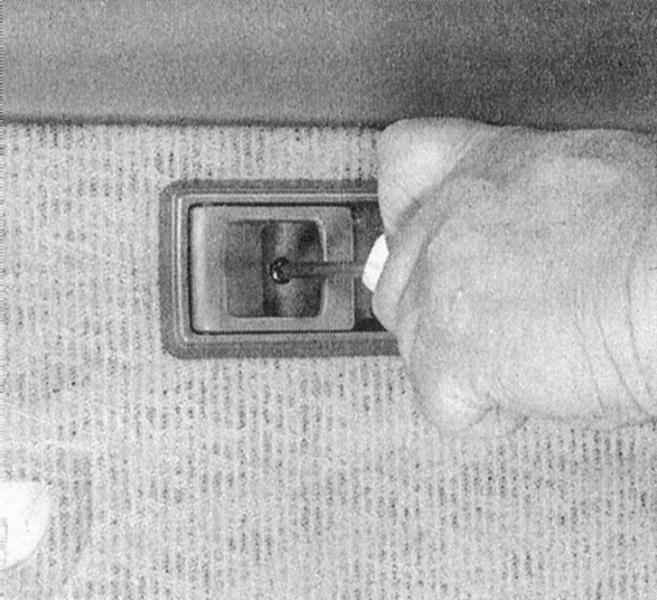

4b. Снимите сборку внутренней
ручки, сдвинув ее вперед (обратитесь к сопроводительной иллюстрации).
|
5. На моделях, оборудованных электроприводными стеклоподъемниками/активаторами
единого замка аккуратно поддев, высвободите из подлокотника двери
панель управляющих переключателей. Отсоедините от панели электропроводку.
|

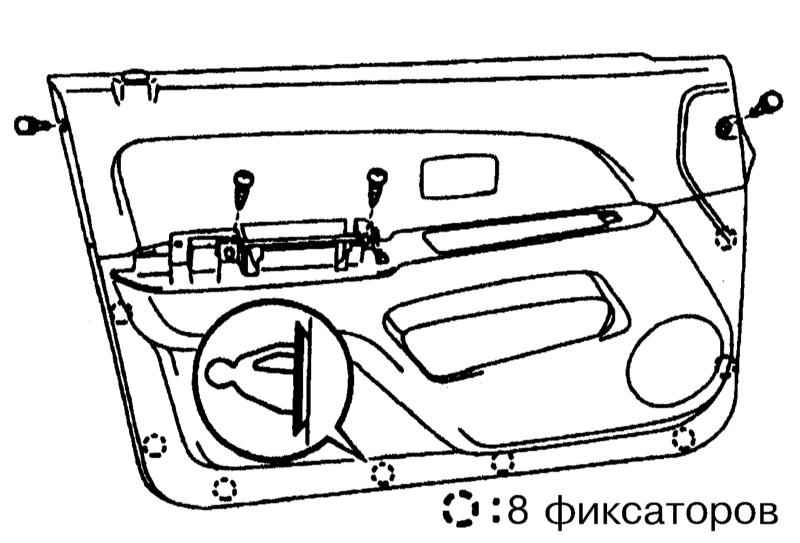

6. На большинстве модификаций
рассматриваемых моделей один из винтов крепления панели внутренней
обивки двери находится под опорой зеркала заднего вида. Еще
один винт расположен либо чуть ниже, либо в заднем верхнем углу
панели (обратитесь к сопроводительной иллюстрации). Болты находятся
под пластмассовыми заглушками.
|

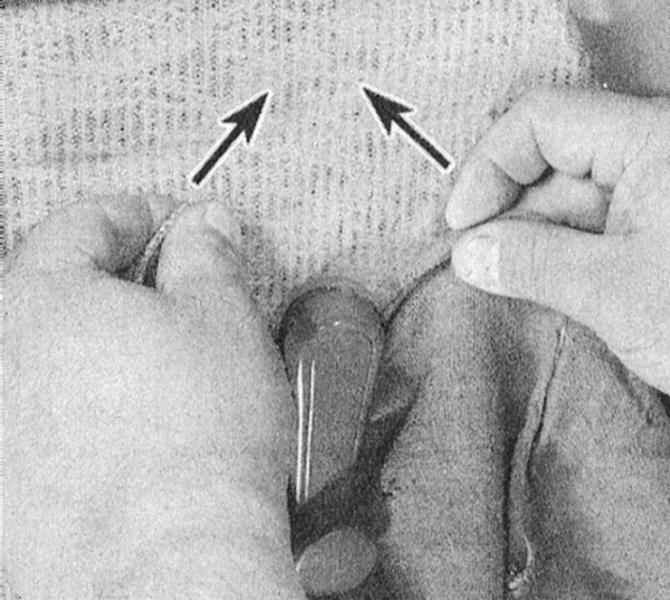

7a. На некоторых моделях придется снять декоративную панель отделки
опоры дверного зеркала (см. Раздел
Снятие и установка наружных зеркал заднего вида). Для отделения панели внутренней
обивки двери отпустите расположенные по ее периметру фиксаторы (обратитесь
к иллюстрации к параграфу 6), поддевая края панели.
|

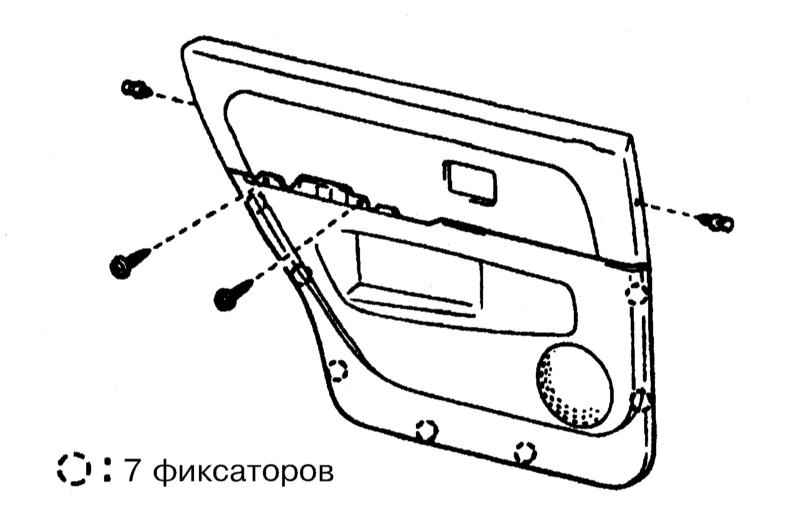

7b. Для крепления панелей обивки
задних дверей используются два боковых фиксатора, два винта
и еще семь фиксаторов, расположенных вдоль наружного края панели
(обратитесь к сопроводительной иллюстрации).
|
|

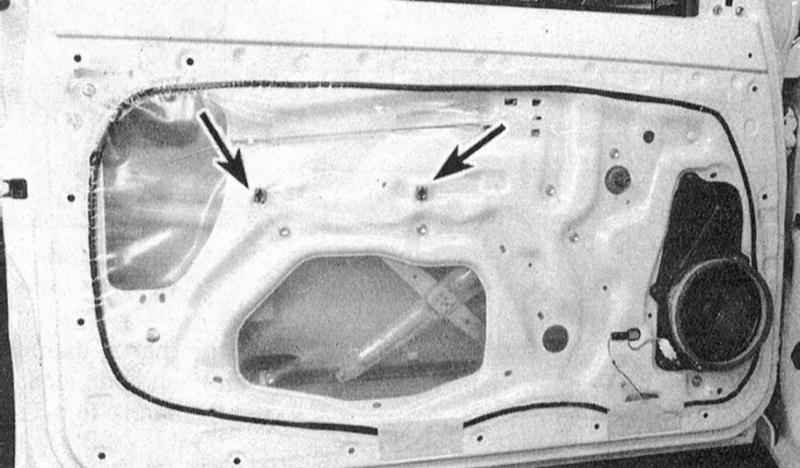

8. Осторожно отделите полиэтиленовую
влагозащитную пленку, высвободив две проходные втулки (обратитесь
к сопроводительной иллюстрации).
|
|
|
Установка
|
|
1. Проследите за правильностью установки влагозащитного
экрана. В случае необходимости восстановите целостность порванного
экрана при помощи скотча. В случае необходимости воспользуйтесь для
подклеивания краев экрана силиконовым герметиком. Установите на место
проходные втулки, фиксаторы и прочие крепежные элементы, выпавшие
в процессе демонтажа обивки.
2. Заведите панель внутренней обивки двери на свое штатное место и
аккуратно защелкните все предусмотренные фиксаторы. Где требуется,
вверните крепежные винты.
3. Дальнейшая установка производится в обратном порядке.
|
|
|
|
