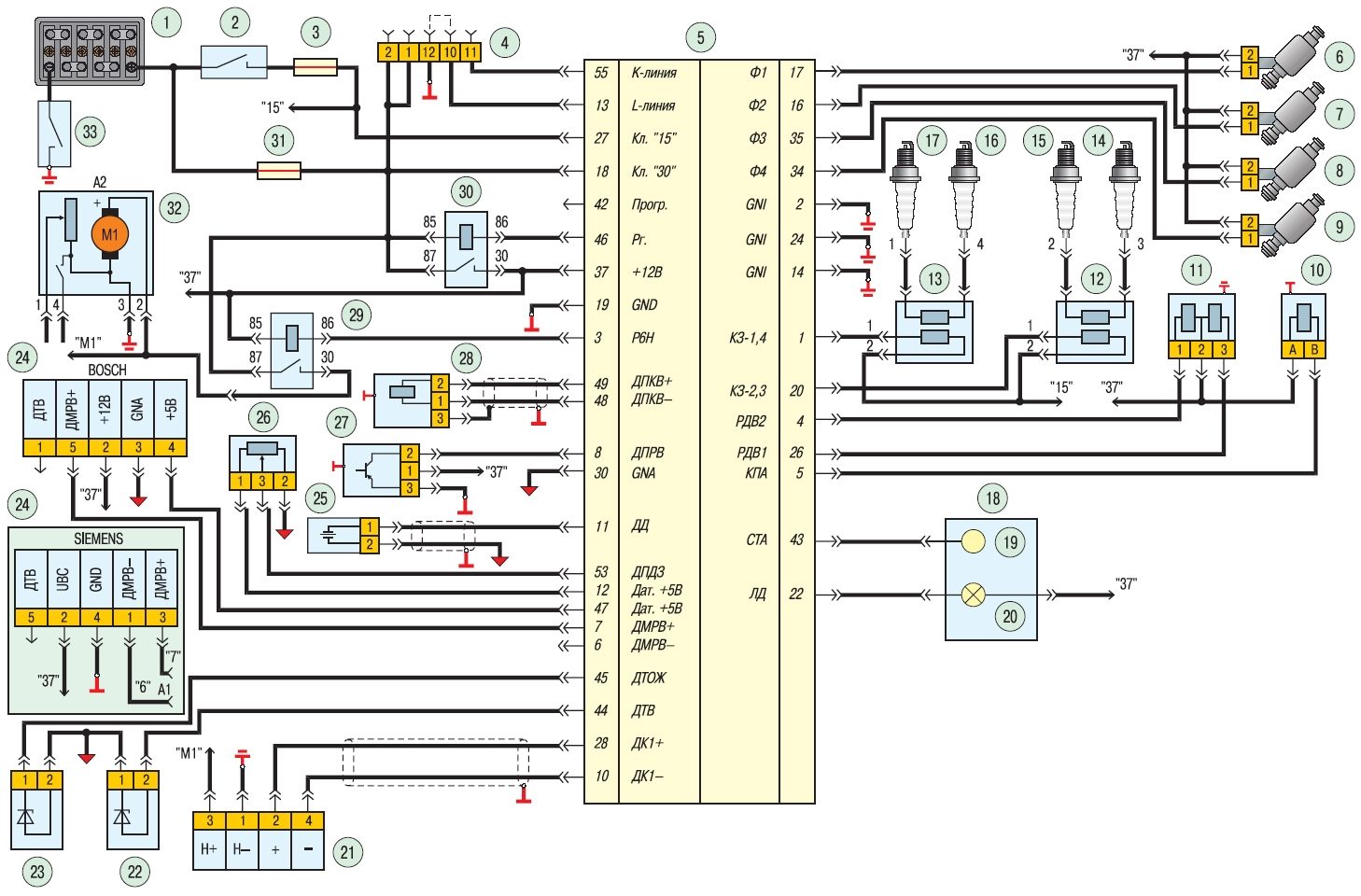

18.3. Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0)
1 - аккумуляторная батарея; 2 - выключатель (замок) зажигания; 3, 31 - плавкие предохранители; 4 - диагностическая колодка; 5 - электронный блок управления двигателем; 6, 7, 8, 9 - топливные форсунки; 10 - электромагнитный клапан продувки адсорбера; 11 - регулятор холостого хода; 12, 13, 15, 17 - свечи зажигания; 14, 16 - катушки зажигания; 18 - комбинация приборов; 19 - тахометр; 20 - сигнальная лампа <ПРОВЕРЬТЕ ДВИГАТЕЛЬ>; 21 - соединительная колодка; 22 - датчик температуры воздуха во впускной трубе; 23 - датчик температуры охлаждающей жидкости; 24 - датчик массового расхода воздуха; 25 - датчик детонации; 26 - датчик положения дроссельной заслонки; 27 - датчик положения распределительного вала; 28 - датчик положения коленчатого вала; 29 - реле топливного насоса; 30 - главное реле системы управления двигателем; 32 - топливный насос; 33 - выключатель <массы>
|
|
